单座竞速赛车车架及座舱结构设计

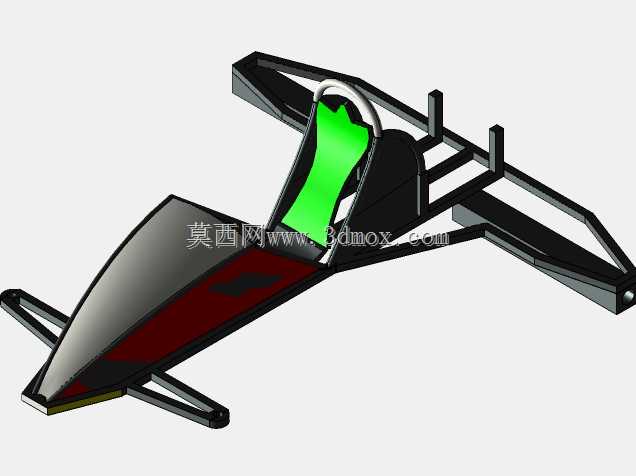

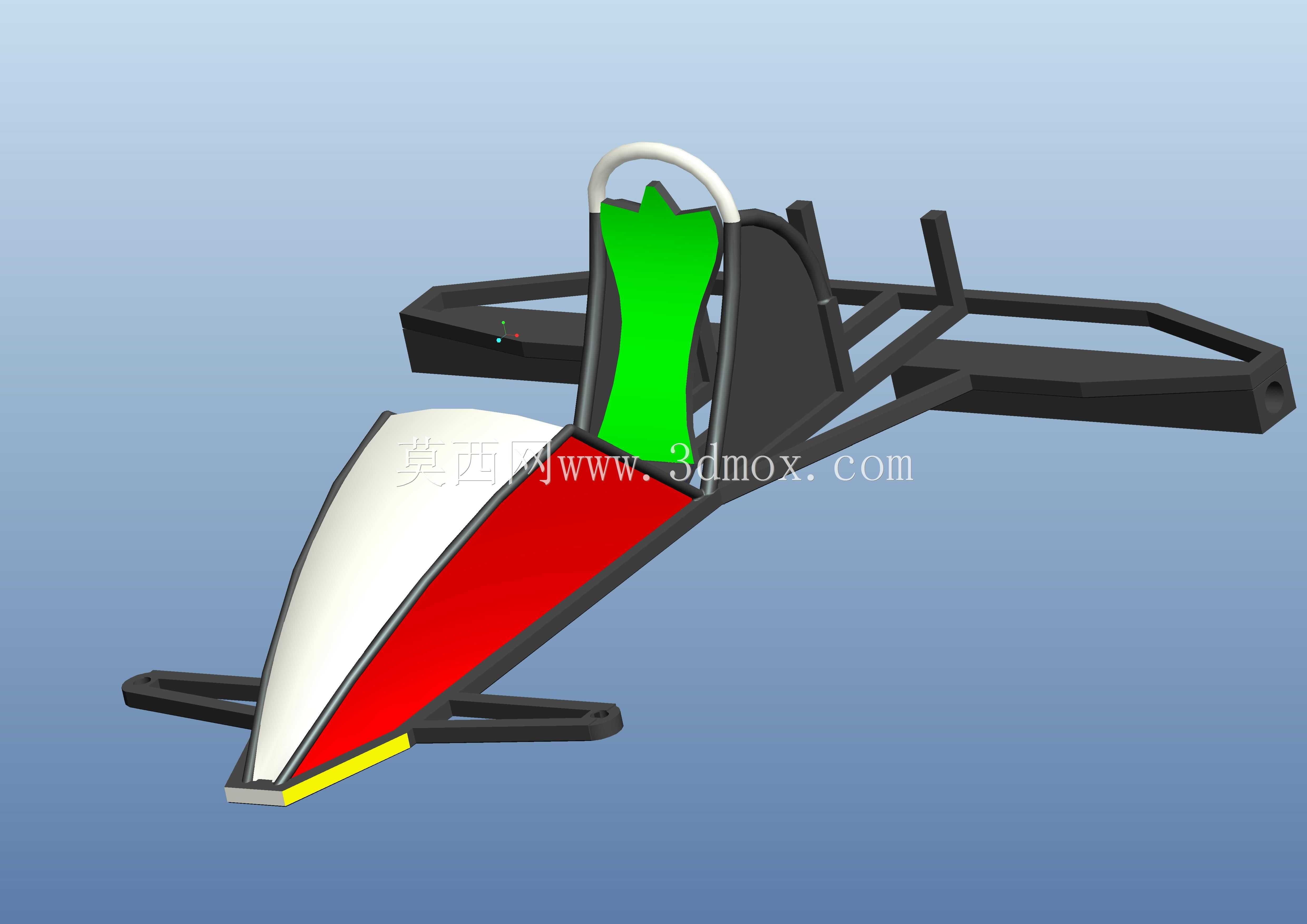

这套单座竞速载具的主体结构，核心围绕轻量化竞速场景的使用需求搭建，首先从安装边界来看，整体采用前置锥头、中置座舱、后置承载段的布局，前端锥头最窄处宽度控制在120mm以内，向后逐步拓宽至座舱段620mm的主体宽度，整体纵向长度从最前端缓冲唇到最后端车架尾段为1850mm，座舱区域的垂直高度从车架底部平面到防滚架顶端为780mm，所有安装点位的同轴度公差控制在0.2mm以内，能够适配10英寸竞速轮胎的轮距安装要求，前后轮安装位的轴距预留为1250mm，符合小型场地竞速赛事的轮距轴距规范。从实际用途出发，这套结构主要面向小型场地卡丁车赛事、大学生方程式赛车入门原型、休闲竞速娱乐载具的底盘开发使用，车架主体采用空间管阵式布局思路，主纵梁使用矩形截面型材拼接，在保证抗扭刚度的前提下尽可能削减非承载区域的材料冗余，前端锥头区域采用红白分色的覆盖件设计，最前端设置黄色缓冲唇结构，在发生低速碰撞时能够首先吸收冲击能量，避免主车架直接受力变形。座舱区域的设计充分考虑单名驾驶员的乘坐边界，绿色成型座椅按照人体工学的坐姿角度设置，靠背倾斜角度为22度，能够在高速过弯时为驾驶员的躯干提供足够侧向支撑，座椅后方直接衔接白色环形防滚架结构，防滚架的顶部圆弧半径为180mm，整体高出头盔安装位置120mm以上，满足翻滚工况下的头部安全防护要求，防滚架与主车架的连接位置采用三角补强结构，避免应力集中导致的连接点断裂。从功能特性来看，车架两侧的边梁预留了覆盖件安装孔位、制动管路走线槽以及燃油箱或电池组的安装空间，后置车架段采用平行双纵梁布局，能够直接适配动力总成、后悬架以及传动系统的安装，所有安装孔位均按照通用竞速配件的标准尺寸设计，孔距公差符合改装配件的互换性要求，不需要二次打孔加工即可完成常规配件的装配。设计过程中优先考虑了装配工艺性，所有型材的拼接角度均采用常规切割角度，不需要特殊的五轴加工设备即可完成下料焊接，覆盖件的分块设计也充分考虑了脱模难度，前端鼻锥采用左右分块的结构，单独拆卸即可完成前部制动系统、转向机构的检修维护，不需要拆解整个前部覆盖件。在结构强度校核层面，主车架的抗扭刚度目标设定为1200N·m/deg，能够满足场地竞速过程中高速过弯、颠簸路面行驶的载荷要求，座舱周围的车架管材采用加厚规格，在侧碰工况下能够抵御外部冲击，避免座舱变形侵入驾驶员生存空间，座椅的安装点位采用四点式固定结构，能够适配四点式安全带的安装要求，相比普通三点式安全带在竞速场景下的约束能力提升40%以上。前端的锥形鼻锥除了空气动力学层面降低迎风阻力的作用外，还整合了前部导流功能，能够将行驶过程中的气流导向两侧制动系统，为制动盘提供冷却气流，避免长时间制动导致的热衰减问题，车架底部的平面设计也能够减少底部乱流，提升高速行驶过程中的下压力表现。
