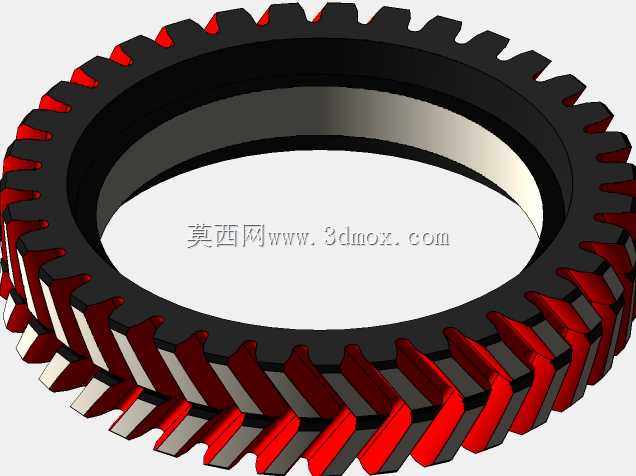

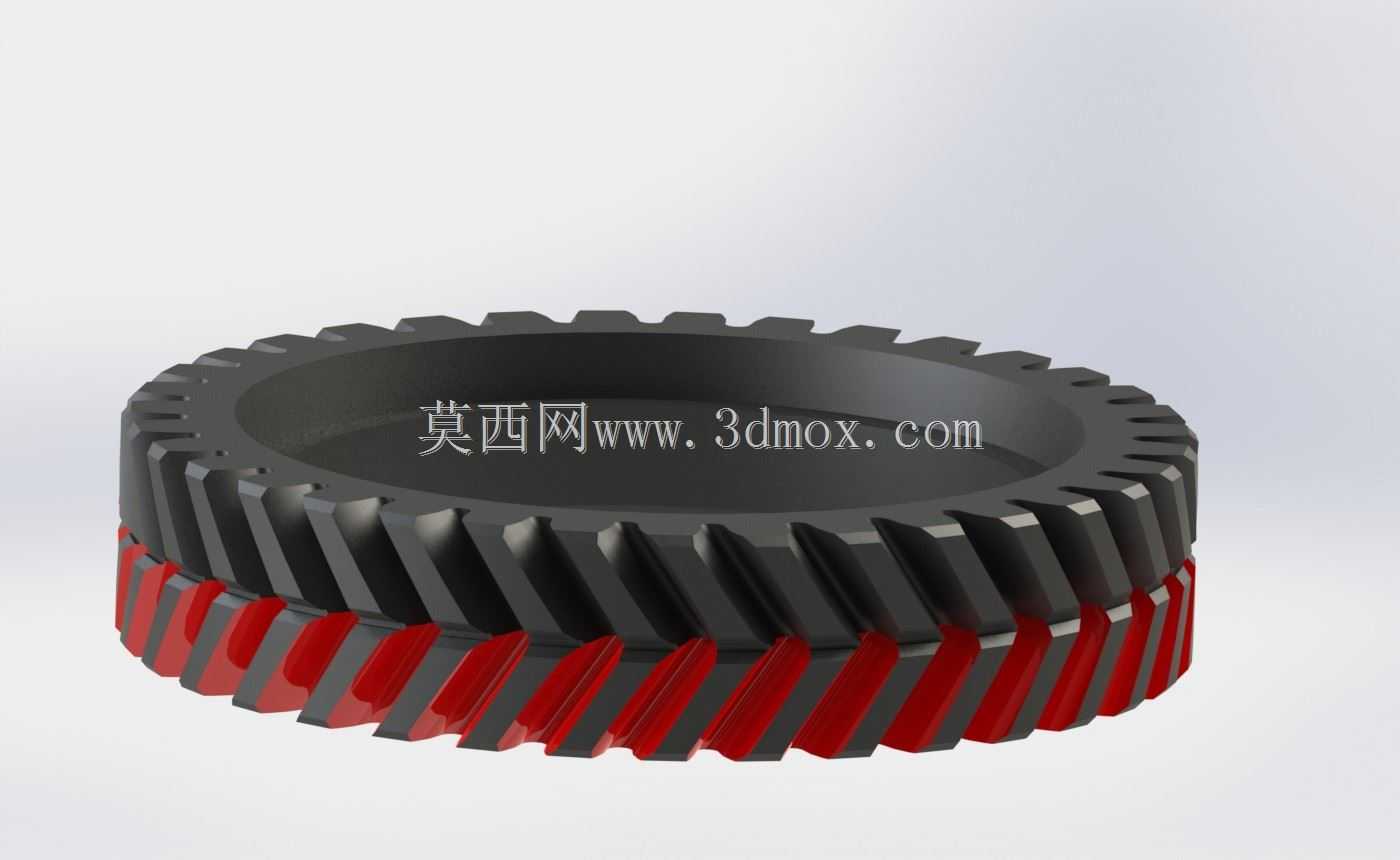

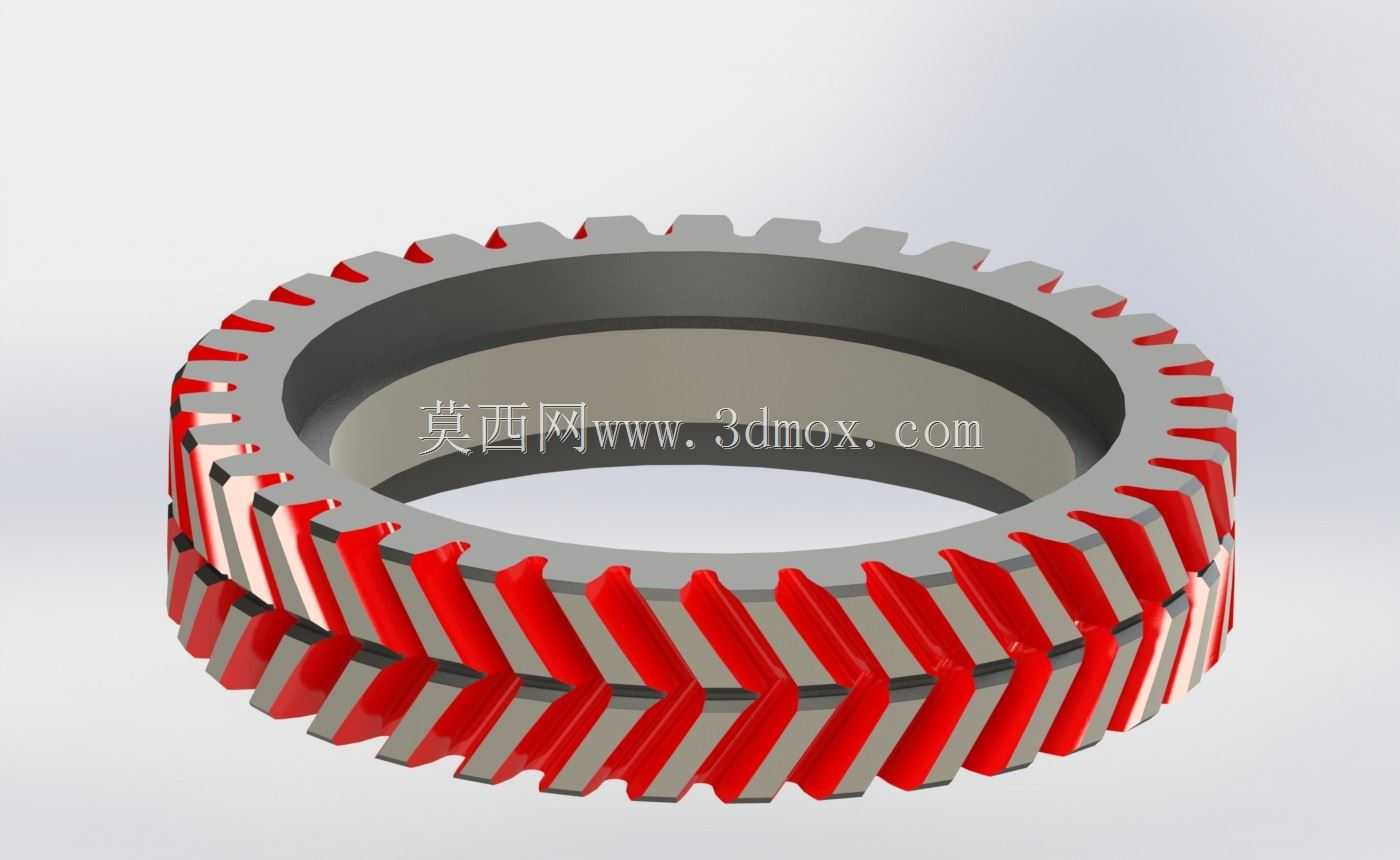

内啮合式双螺旋人字齿传动齿圈结构

在重型冶金轧机的主传动链路、大型矿山提升设备的减速单元、船舶主推进轴系的动力接驳段这类对传动平稳性、轴向力抵消能力有极高要求的工况里，这类双螺旋齿结构的内齿圈是核心承载零件，和常规直齿内齿圈、单斜齿内齿圈不同，它的轮齿沿齿宽方向呈对称的双螺旋走向，也就是行业内常说的人字齿构型，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿传动整齿突然啮入啮出带来的冲击载荷，运转时的动载荷系数能比同参数直齿结构低30%以上，更适合中低速大扭矩的连续运转场景。从实际安装边界来看，这类齿圈属于薄壁环形传动件，设计时首先要控制的是齿圈的径向变形量，因为内齿通常要和行星轮或者外啮合的小齿轮做配合，齿圈本身如果壁厚设计偏薄，螺栓预紧力、工作时的热膨胀量、传动扭矩带来的周向拉应力叠加后，很容易出现齿侧间隙不均、局部载荷集中的问题，严重时还会出现轮齿断齿的失效情况，所以建模阶段就要把安装止口的定位尺寸、端面连接孔的分布圆直径、齿顶圆和安装基准面的同轴度公差带提前做参数化关联，避免后续出工程图时出现基准不统一的问题。从功能特性上看，双螺旋的齿向设计最核心的优势就是轴向力自平衡，单斜齿传动时轮齿啮合会产生指向固定方向的轴向分力，这个力需要额外配置推力轴承或者止推结构来承载，不仅会增加传动箱的轴向尺寸，还会带来额外的摩擦损耗，而对称布置的双螺旋齿，左右两段旋向相反的轮齿产生的轴向分力大小相等方向相反，会在齿圈内部自行抵消，不需要额外设计大承载能力的止推结构，能有效压缩整个传动单元的轴向安装空间，这一点在船舶艉部传动、井下采煤设备的减速箱这类安装空间受限的场景里优势格外明显。设计这类齿圈的时候，首先要确定的是螺旋角参数，螺旋角太小的话，双螺旋结构的轴向力抵消优势体现不明显，重合度提升有限，传动平稳性和直齿结构拉不开差距；螺旋角太大的话，轮齿加工时的刀具让刀空间不足，中间退刀槽的尺寸要做的很大，会浪费齿宽方向的有效接触长度，降低轮齿的整体承载能力，常规重载场景下这类齿圈的螺旋角一般选在25度到32度之间，中间退刀槽的宽度要匹配所选滚齿或者插齿刀具的出刀距离，不能为了追求有效齿宽盲目压缩退刀槽尺寸，否则加工时很容易出现刀具刮伤已加工齿面的问题。从啮合特性来看，双螺旋齿圈的重合度是两段螺旋齿重合度的叠加，相比同参数直齿圈，同时参与啮合的轮齿对数更多，单齿承受的载荷更小，传动时的噪音也更低，在高速重载的透平发电机组减速箱里，这类结构的齿圈能把传动噪音控制在85分贝以内，比直齿结构低10到15分贝，能有效改善车间的作业环境。建模过程中要注意齿向的对称度控制，左右两段螺旋齿的分界面要和齿圈的轴向基准面严格居中，一旦出现齿向偏移，两段轮齿承受的载荷就会出现分配不均，某一侧的轮齿会长期承受超过设计值的载荷，提前出现点蚀、胶合的失效问题。另外这类齿圈的安装方式多为端面螺栓连接+止口定位，设计时要在安装端面预留足够的螺栓沉孔空间，沉孔的深度不能穿透齿圈的壁厚，避免影响轮齿根部的结构强度，同时止口的配合公差一般选H7/js6的过渡配合，既保证安装时的定位精度，也方便后期检修时的拆卸更换。在实际工况里，这类齿圈通常会和调质处理的合金钢小齿轮配对使用，齿面一般做渗碳淬火处理，硬度控制在HRC58到62之间，芯部保持足够的韧性，既能承受啮合时的接触应力，也能抵抗冲击载荷带来的轮齿断裂风险，建模时还要考虑润滑结构的适配，齿圈端面或者内壁可以预留润滑油孔的位置，保证啮合区能得到充分的飞溅润滑或者压力喷油润滑，避免轮齿在高速重载下出现干摩擦导致的温度过高问题。
