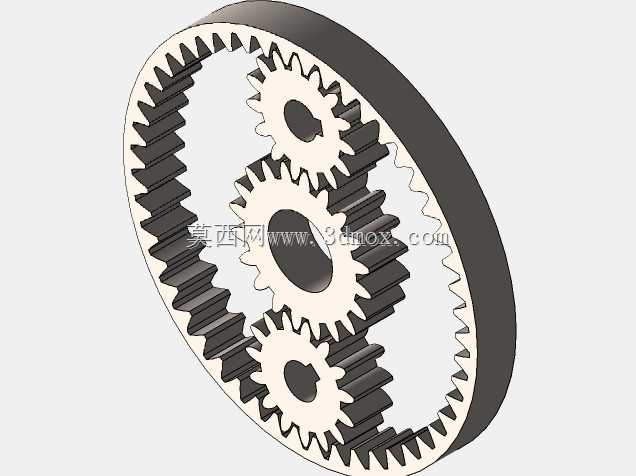

这套行星齿轮传动结构,是典型的NGW型内啮合传动构型,在各类需要大减速比、紧凑安装空间的传动场景中应用极广。从结构组成来看,整套机构包含一个固定内齿圈、三个均匀周向分布的行星轮、以及居中布置的太阳轮,三个行星轮通过行星架实现联动输出,这种布局天生具备载荷分流的特性,相同额定载荷下,整体体积可以比平行轴定轴齿轮传动缩小近一半,重量也能控制在更低水平,非常适合对安装空间有严格限制的设备场景。
在实际工业应用里,这类结构常被集成在伺服传动末端、小型输送设备驱动端、精密回转工作台的减速单元中,也会用在轻工机械的进给传动链路里——比如包装设备的送膜辊驱动、自动化装配线的转盘驱动,都能见到同构型的行星传动结构。和普通定轴齿轮传动比,它的传动效率更高,单级传动效率普遍能维持在0.97以上,同时因为三个行星轮同时参与啮合,轮齿承受的接触应力被均匀分摊,单齿载荷更小,运行过程中的冲击和振动也更弱,传动平稳性远优于单对齿轮传动的结构。
设计这套结构的时候,首先要匹配的是安装边界约束:内齿圈的外径是整套结构的最大外轮廓,安装时需要和设备的固定机座配合,因此内齿圈的外圆要设计对应的定位止口,保证和机座的同轴度,避免内齿圈偏载导致轮齿磨损加剧。太阳轮的内孔是动力输入端,需要和驱动电机的输出轴配合,设计时要根据输入轴的直径、键槽尺寸匹配内孔公差,通常选H7/k6的过渡配合,保证传动过程中不会出现轴孔打滑的问题。行星轮的安装轴固定在行星架上,行星架的输出端是整套结构的动力输出接口,需要和后续负载端的连接结构匹配,不管是轴输出还是法兰输出,都要保证行星架的回转同轴度,避免输出端出现径向跳动。
具体到轮齿的设计逻辑,首先要保证内齿圈、行星轮、太阳轮三者的模数、压力角完全一致,否则无法正常啮合。三个行星轮采用120度均匀周向布置,这种均布设计一方面可以抵消行星轮公转过程中产生的离心力,让高速运转时的振动降到最低,另一方面也能让内齿圈和太阳轮的受力在圆周方向均匀分布,避免单侧受力导致的轴承偏磨、轮齿断齿问题。设计时需要做装配邻接条件校验,保证两个相邻行星轮的齿顶圆不会发生干涉,也就是两个行星轮之间要留有足够的间隙,避免运转过程中出现轮齿碰撞的问题;同时还要做同心条件校验,保证太阳轮和内齿圈的轴线重合,行星轮的轴线和两者平行,否则会出现啮合间隙不均、局部卡滞的问题。
从实际使用的角度,这套结构的润滑维护也很方便,因为整体是封闭的环形内腔,可以直接填充润滑脂或者采用浸油润滑,不需要额外设计复杂的润滑油路,日常维护只需要定期检查润滑脂状态、补充润滑即可。在承载能力设计上,因为多齿同时啮合,相同模数下它能传递的扭矩比平行轴齿轮传动高30%以上,非常适合中小功率、大减速比的传动场景。另外,这种结构的输入输出端是同轴布置的,也就是输入轴和输出轴在同一条轴线上,在设备布局的时候不需要额外调整传动链路的轴线位置,能大幅简化整体设备的结构设计,减少不必要的传动转接零件,降低整体装配的复杂度。
需要注意的是,设计这类行星结构时,行星架的刚性是很容易被忽略的点,如果行星架的刚性不足,负载下出现形变,会导致行星轮的轴线偏斜,进而出现轮齿偏载、啮合噪音变大、使用寿命缩短的问题,因此行星架的支撑部位要做足够的加强,行星轮的安装轴和行星架的配合要选合适的过盈量,避免运转过程中行星轴出现松动。同时,内齿圈作为固定件,和机座的连接要可靠,通常会在内齿圈的端面设计连接螺栓孔,通过螺栓把内齿圈锁紧在机座上,避免传动过程中内齿圈出现跟转的问题,导致传动失效。
