双孔立式带安装底座铰接支撑座

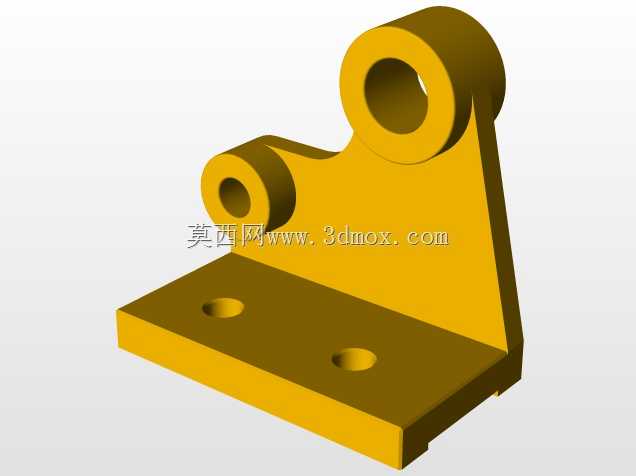

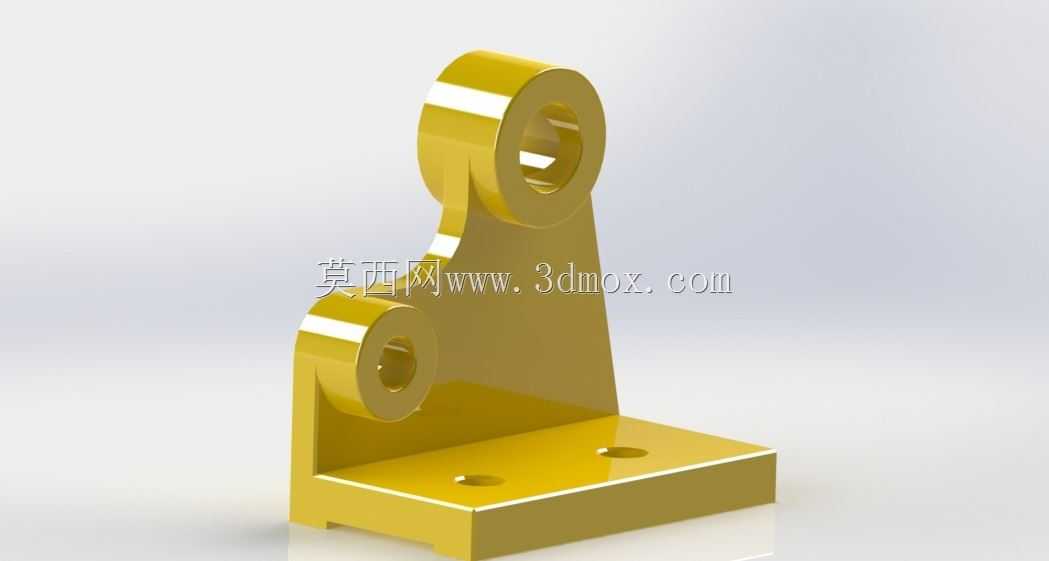

该类支撑铰接件在轻工自动化输送线、小型工装夹具、非标检测设备的连杆传动结构中应用十分广泛，日常设备维护、产线改造升级过程中经常会遇到同类型零件的选型替换或重新设计需求。从结构功能来看，零件底部为带两个沉头安装孔的矩形安装底板，可通过内六角螺栓直接固定在设备安装面、型材框架台面或工装基板上，沉孔设计能够保证螺栓头完全沉入板面，不会出现凸起干涉相邻部件运动的问题，安装时两个孔位可提供稳定的定位约束，避免单孔固定带来的转动偏移风险。立板部分采用变截面过渡结构，从底板位置向上逐渐收窄后延伸出上下两个同轴带通孔的铰接耳座，上下两个铰接孔可分别穿装铰接销轴，连接不同的运动连杆、摆臂或者导向杆件，两个孔位的中心距经过适配常规连杆摆幅的设计，能够满足小角度摆动传动的行程需求，避免运动过程中出现杆件干涉的情况。设计这类零件时，首先要确认安装底板的边界尺寸，保证底板完全贴合安装基面，不会超出安装面的可用范围，同时沉孔的深度要匹配所选螺栓的头部高度，避免螺栓头突出或者沉孔过深导致螺栓锁紧强度不足；立板与底板的连接位置做了圆弧过渡处理，能够有效分散零件承受载荷时的应力集中，避免长期受交变载荷作用出现根部断裂的问题，上下铰接耳的厚度要匹配所配销轴的剪切强度要求，耳座内孔的公差带通常选用间隙配合，保证销轴穿装后转动顺畅无卡滞，同时不会因为间隙过大导致传动过程中出现晃动误差。实际应用场景中，这类零件常作为摆动导向机构的固定支撑端，比如小型物料分拣设备的摆臂驱动座、工装夹具的压紧臂铰接座、检测设备的探针摆架固定座，工作过程中主要承受摆臂传递的径向载荷与小幅交变冲击力，因此建模过程中需要重点关注立板与底板连接位置的圆角处理、铰接孔与立板的垂直度公差，避免加工后出现销轴安装歪斜、摆臂运动卡滞的问题。安装边界方面，底板的两个安装孔中心距需要适配常用的铝型材槽距或者标准安装板孔位，方便现场直接替换安装不需要额外重新打孔，上下铰接孔的轴线需要保持平行且与底板安装面垂直，保证连接的摆臂运动轨迹处于同一平面内，不会出现别劲磨损的情况。零件整体采用一体化结构设计，相比拼接式的支撑座具备更好的结构刚性，不需要额外的焊接或拼接工序，可直接通过铣削、压铸等工艺加工成型，适合批量生产应用，在小型非标设备的结构设计中，这类标准化的支撑铰接件能够大幅缩短设计周期，减少自定义零件的加工成本，同时成熟的结构形式也能降低设备运行过程中的结构失效风险。建模时需要注意铰接孔的倒角处理，方便销轴装配时的导入，底板的底面需要保证平面度要求，避免安装后出现零件歪斜的问题，立板两侧的拔模角度如果是采用压铸工艺生产需要控制在合理范围内，保证脱模顺畅同时不影响零件的装配尺寸精度。
