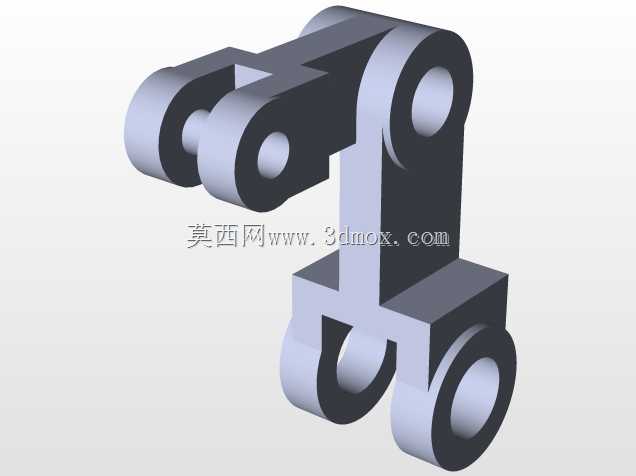

双端铰接式机械连接传动构件

这类双端带铰接孔的连接构件，在轻工自动化输送线、小型工装夹具的联动机构里应用十分普遍，很多做非标设备的结构工程师在做往复摆动机构的动力传递路径设计时，都会优先考虑这类结构的连接方案。从实际使用场景来看，它主要承担两个相对摆动部件之间的动力传递与运动约束作用，既可以作为气缸推杆与执行端摆臂之间的中间连接块，也能在多连杆同步机构里充当相邻连杆的铰接支座，避免连杆直接铰接带来的局部应力集中问题。

设计这类构件的时候，首先要敲定的是上下两组铰接孔的中心距参数，这个尺寸直接决定了联动机构的摆动行程范围，中心距偏差超过0.1mm就可能导致整个连杆机构出现卡滞、运动死点的问题。上下铰接孔的孔径设计需要匹配对应规格的铰接销轴，孔内壁要预留足够的表面粗糙度要求，一般要达到Ra1.6才能保证销轴转动时的耐磨性能，同时孔的同轴度公差要控制在0.02mm以内，避免销轴装配后出现别劲的情况。构件中间的连接立板厚度需要根据传递的扭矩大小核算，常规工况下传递100N·m以内扭矩时，立板厚度取8-10mm即可满足强度要求，立板与上下铰接座的衔接位置要做R3-R5的圆角过渡，避免应力集中导致长期交变载荷下出现断裂问题。

从安装边界来看，构件上部的双叉耳铰接端是用来连接主动端部件的，双叉耳的内槽宽度要比被连接件的安装耳片宽度大0.2-0.3mm，保证装配后有足够的活动间隙不会出现摩擦卡滞，下部的双铰接孔端是连接从动执行部件的，两个铰接孔的中心连线要与上部叉耳的对称面保持垂直，垂直度公差控制在0.05mm以内，才能保证运动传递过程中不会出现侧向分力。整个构件的外形没有多余的外凸结构，所有棱边都做了C1的倒角处理，既避免装配时划伤操作人员，也能减少运动过程中与周边其他部件发生干涉的概率。

在实际选型替换的时候，工程师首先要核对上下铰接孔的孔径、孔中心距这两个核心安装尺寸，其次要确认构件的整体厚度是否适配安装空间的宽度要求，不需要额外做结构修改就能直接替换同规格的老旧损坏部件。这类构件一般采用45号钢加工制作，表面做发黑处理就能满足常规车间环境下的防锈要求，如果是在潮湿腐蚀工况下使用，也可以更换为304不锈钢材质，不需要调整整体结构尺寸，仅需对应核算材料强度调整局部壁厚即可。很多小型自动化设备的摆门联动机构、夹具的夹紧臂传动路径里，都能看到这类结构的身影，它的结构紧凑，安装拆卸都十分方便，只需要拆除两端的铰接销轴就能完成构件的更换，不需要拆解周边的其他关联部件，能大幅降低设备的维护停机时间。
