单缸动力系统曲轴结构三维造型

项目分类:3D模型 发布时间:2021-10-12 ID:316067

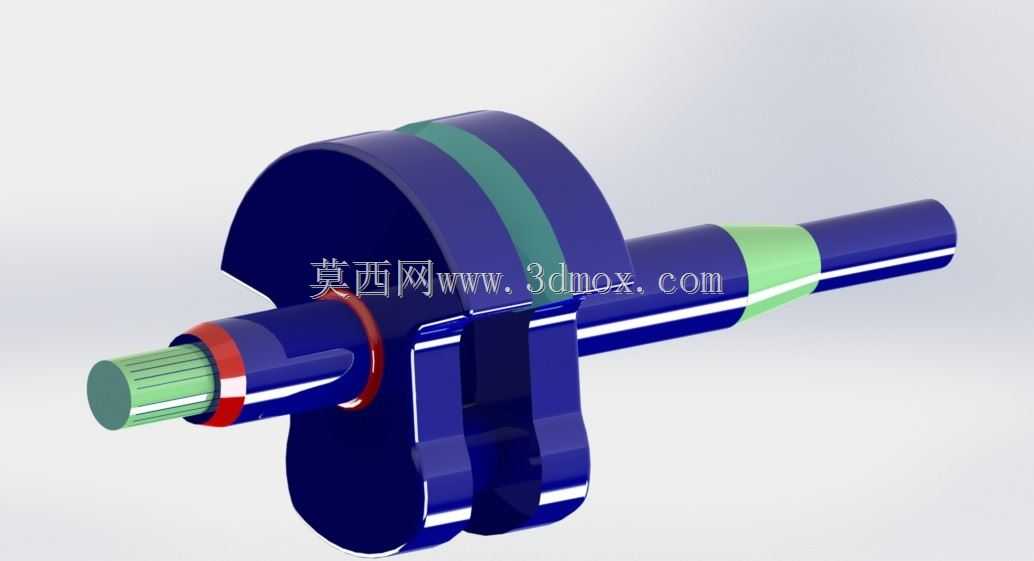

  • 单缸动力系统曲轴结构三维造型

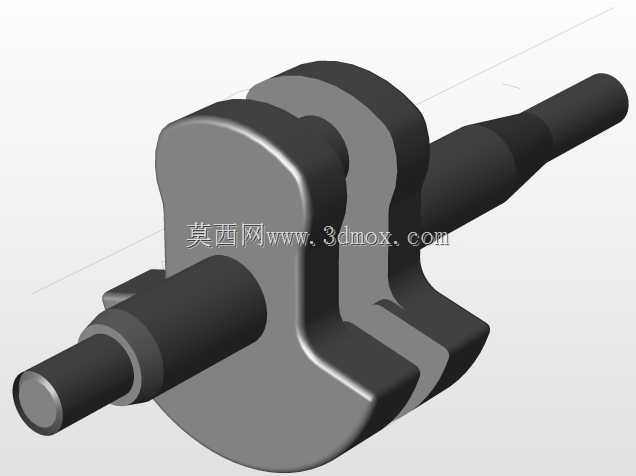

  • 单缸动力系统曲轴结构三维造型

在小型通用动力、园林机械、微型代步工具与小型发电机组的动力单元开发中,单缸发动机的曲轴是整个动力输出链路的核心承载部件,其结构设计直接决定了动力转换效率、整机运行平顺性与核心部件使用寿命。不同于多缸机曲轴需要平衡多缸点火间隔的复杂配重逻辑,单缸机型的曲轴需要独立承担活塞往复运动到旋转运动的全部转换载荷,因此在曲柄配重、轴颈过渡、润滑路径的设计上有极强的专属特性。

从实际装机场景来看,这类曲轴主要适配排量50cc到300cc区间的单缸四冲程或二冲程动力单元,常见应用在小型手扶农机、园林割灌机、迷你越野摩托、便携式应急发电机组等设备上,这类设备的共性是动力舱布局紧凑,整机重量控制要求严苛,同时需要承受高频交变冲击载荷,因此曲轴的结构冗余量设计不能照搬大排量多缸机型的经验,需要在轻量化与结构强度之间找到精准平衡点。

从功能特性上看,该曲轴的主轴颈与连杆轴颈采用错位偏心布置,偏心距直接决定了活塞的行程参数,是匹配气缸排量、压缩比设计的核心尺寸边界。设计过程中首先需要根据目标机型的排量、缸径参数确定曲柄半径,再结合连杆大头的安装尺寸确定连杆轴颈的直径与宽度,主轴颈的尺寸则需要匹配箱体轴承座的安装孔径,同时兼顾曲轴回转时的挠度变形控制——单缸机工作时只有一套活塞连杆组件施加交变冲击力,因此曲柄臂上的配重块轮廓需要经过反复动平衡校核,既要抵消活塞往复运动产生的一阶惯性力,也要平衡连杆大头回转产生的离心载荷,避免整机运行时出现过度振动,导致箱体连接螺栓松动、轴承过早疲劳失效。

在安装边界的设计上,曲轴的轴向定位需要依托主轴颈上的卡环槽或者止推片安装位来实现,输出端的轴头需要根据匹配的部件设计对应的连接结构,比如适配磁电机的锥面、键槽,或是适配离合器的花键结构,输入端则需要匹配正时驱动结构,可能是齿轮安装位或者链轮卡槽,这些接口的尺寸公差直接决定了整机装配的适配性,建模过程中需要严格控制各轴段的同轴度,轴颈与曲柄臂的过渡位置必须设计合理的圆角,避免应力集中导致曲轴在高负荷运转时出现断裂风险。

从结构设计思路来看,这类小排量单缸曲轴多采用整体式锻造或铸造结构,部分低成本机型也会采用分体拼接结构,但整体式结构的抗疲劳性能更优,适合高转速运转场景。建模过程中需要重点关注润滑油道的走向设计,主轴颈与连杆轴颈之间的斜向油道需要保证压力润滑的机油能够顺利到达连杆轴承位置,油道的开孔位置需要避开应力集中区域,同时油道口需要做倒角处理,避免机油流动时出现截流或者应力开裂。曲柄配重块的外形轮廓不能一味追求重量达标,还要考虑曲轴箱内部的避让空间,回转时不能与箱体内壁、机油泵、正时链条等周边部件发生干涉,因此配重块的外圆轮廓需要做偏心修形,在满足动平衡重量要求的前提下尽可能缩小回转半径,给动力舱的紧凑布局留出余量。

在实际工程验证环节,这类曲轴的三维模型完成后,首先要做的是运动干涉检查,模拟活塞运行到上止点、下止点的极限位置,确认曲轴配重、连杆大头与气缸下部、箱体加强筋之间的安全间隙,通常需要预留至少1.5mm以上的安全间隙,避免加工误差、热膨胀导致运转时出现碰擦。其次是轴颈的表面硬度匹配设计,与轴承配合的轴颈表面需要有足够的硬度与粗糙度要求,建模时虽然不需要标注表面处理参数,但结构上要预留足够的磨削加工余量,避免后续精加工时出现尺寸超差。另外,曲轴的轴向窜动量需要控制在合理区间,通常在0.1mm到0.3mm之间,因此止推面的位置尺寸需要严格把控,既不能间隙过大导致运转时轴向窜动异响,也不能间隙过小导致热膨胀后出现卡滞。

对于小型动力设备的开发而言,曲轴的设计往往是整个动力单元开发的核心锚点,一旦曲轴的主轴颈位置、曲柄半径、输出端接口确定,整个箱体的轴承座位置、气缸高度、离合器与磁电机的安装位置都需要围绕曲轴的参数来匹配,因此在三维建模阶段就需要把所有安装边界、运动极限、载荷传递路径考虑周全,避免后续开模、试装阶段出现颠覆性的结构修改,拉长开发周期、增加开发成本。
