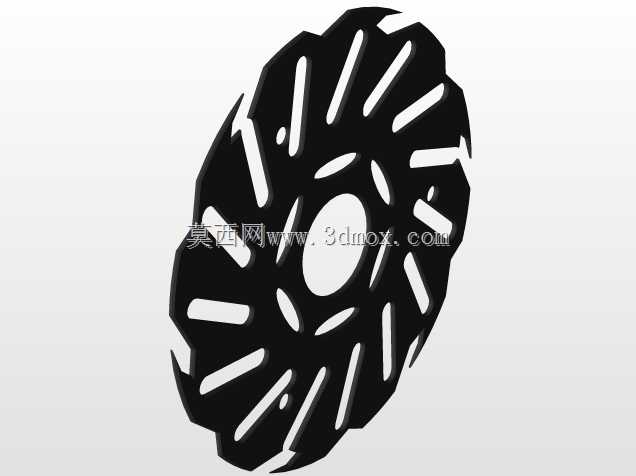

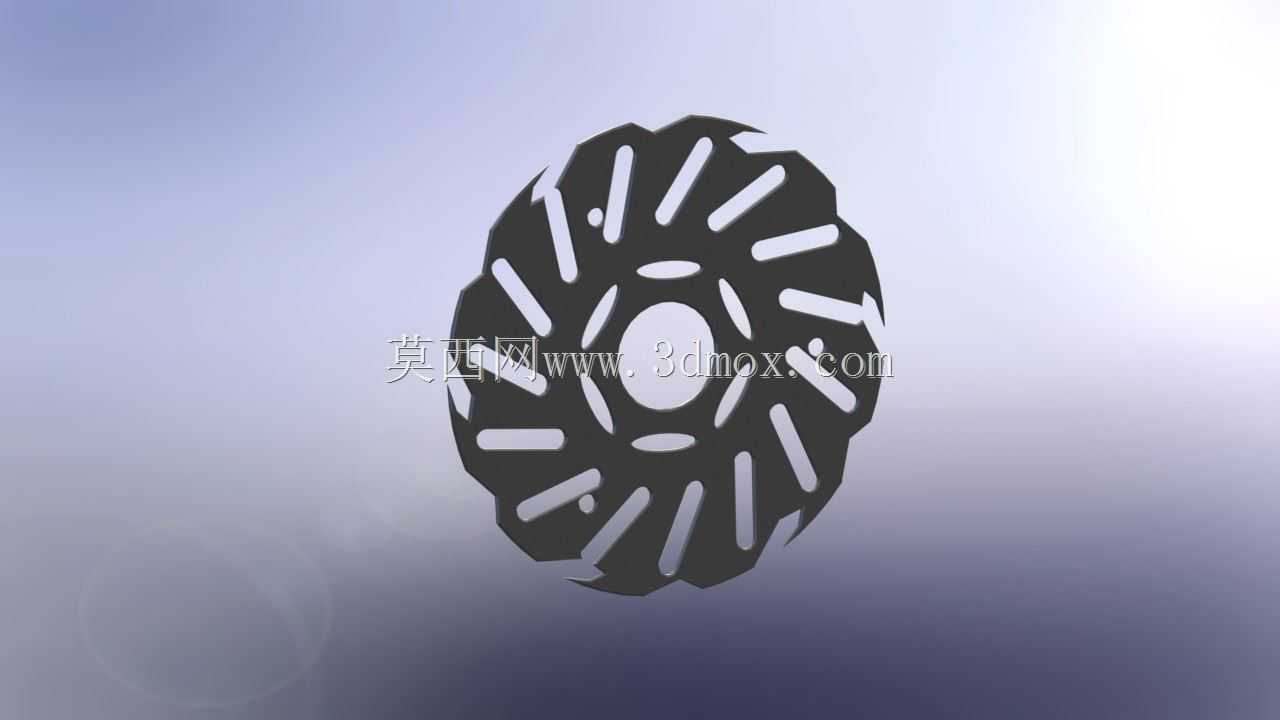

通风散热型机动车盘式制动盘结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:316068
  • 通风散热型机动车盘式制动盘结构设计
  • 通风散热型机动车盘式制动盘结构设计

日常做底盘制动系统匹配时,最先要卡的就是轮辋内部的安装边界,这款通风式制动盘的外径、安装孔分布圆直径、中心定位孔尺寸都是按照常规乘用车辆的前轮安装空间做的适配,中心孔与轮毂轴头采用H7/h6的间隙配合,安装端面的平面度公差控制在0.02mm以内,避免装配后出现制动盘端面跳动超差引发的高速刹车抖动问题。

很多新手做制动盘建模时容易忽略散热筋的排布逻辑,这款盘采用的是长短交错的径向直筋布局,相邻筋条之间的流道截面顺着制动盘旋转方向做了微小的倾角引导,车辆行驶时制动盘随车轮转动,空气可以顺着流道从盘体内径侧向外径侧快速流通,把制动过程中摩擦片与盘面摩擦产生的热量快速带走,避免长时间连续制动时盘面温度过高引发摩擦系数热衰退,相比实心制动盘,连续制动工况下的盘面稳态温度可以降低20%以上。

从实际应用场景来看,这类通风盘普遍用在乘用车的前轮制动位置,因为车辆制动时轴荷会向前转移,前轮需要承担70%以上的制动力矩,发热问题比后轮更突出。建模过程中特意把两个摩擦环面的厚度做了等厚设计,预留了足够的磨损余量,按照常规使用工况,摩擦面单侧磨损极限预留了3mm的厚度,当盘面磨损到极限厚度时可以通过磨损传感器提示驾驶员更换,不需要提前拆解检查。

安装孔的位置度公差是设计时反复核对的部分,每个安装孔都对应轮毂上的固定螺栓,孔位采用带沉孔的通孔设计,螺栓拧紧后头部不会高出摩擦面内侧,避免与制动钳的内部结构发生运动干涉。制动盘的外边缘做了均匀分布的缺口设计,一方面是可以在旋转过程中切割制动片与盘面之间的空气膜,减少制动初始阶段的响应迟滞,另一方面也能在盘面受热膨胀时释放部分热应力,减少盘面热变形量,避免高温下出现制动踏板抖动的问题。

做结构校核时,重点关注了散热筋与两侧摩擦面的连接圆角,所有连接位置都采用R2以上的圆角过渡,避免应力集中导致盘体在反复冷热交变的工况下出现裂纹。摩擦面的表面粗糙度要求控制在Ra1.6-Ra3.2之间,既保证与摩擦片的贴合面积足够,又不会因为表面过于光滑导致初期制动磨合周期过长。

很多人做制动盘建模时会忽略动平衡的预留结构,这款盘在设计时就考虑了批量生产后的动平衡校正需求,在外缘的缺口位置预留了去重余量,生产时可以根据动平衡测试结果在对应位置铣削去重,保证制动盘的动平衡量满足高速旋转的要求,避免高速行驶时方向盘出现抖动。

从实际装车的匹配逻辑来看,这款制动盘需要搭配浮动式制动钳使用,制动钳的跨距、摩擦片的圆弧半径都与盘的外径、厚度做了匹配,制动时活塞推动内侧摩擦片压向盘面,同时钳体反向滑动带动外侧摩擦片夹紧盘面,通过摩擦力把车辆的动能转化为热能散出,实现减速或者停车的功能。在坡道连续下坡的工况下,散热筋的导流作用可以让空气持续带走热量,避免盘面温度升高到摩擦材料的热衰退温度点,保证制动力输出的稳定性。

建模时把中心定位孔的端面做了0.5mm的凸台设计,装配时这个凸台与轮毂轴头的定位端面贴合,避免安装面夹杂铁屑或者杂物导致制动盘安装偏斜,从结构上减少了装配误差带来的制动抖动问题。摩擦面的平面度在厚度方向的公差控制在0.01mm以内,保证制动时摩擦片与盘面可以完全贴合,不会出现局部接触导致的偏磨、制动异响问题。

针对日常使用中容易出现的盘面生锈问题,建模时也考虑了非摩擦面的涂层预留厚度,除了两个与摩擦片接触的环面之外,其余的散热筋、安装端面、外边缘位置都预留了0.05mm的涂层厚度,方便后续做防锈处理,不会因为涂层厚度导致装配尺寸超差。散热筋的厚度设计为5mm,既保证了足够的结构强度,在15MPa的制动管路压力下不会出现筋条变形,又不会因为筋条过厚导致盘体整体重量过大,增加簧下质量影响车辆的操控性能。
