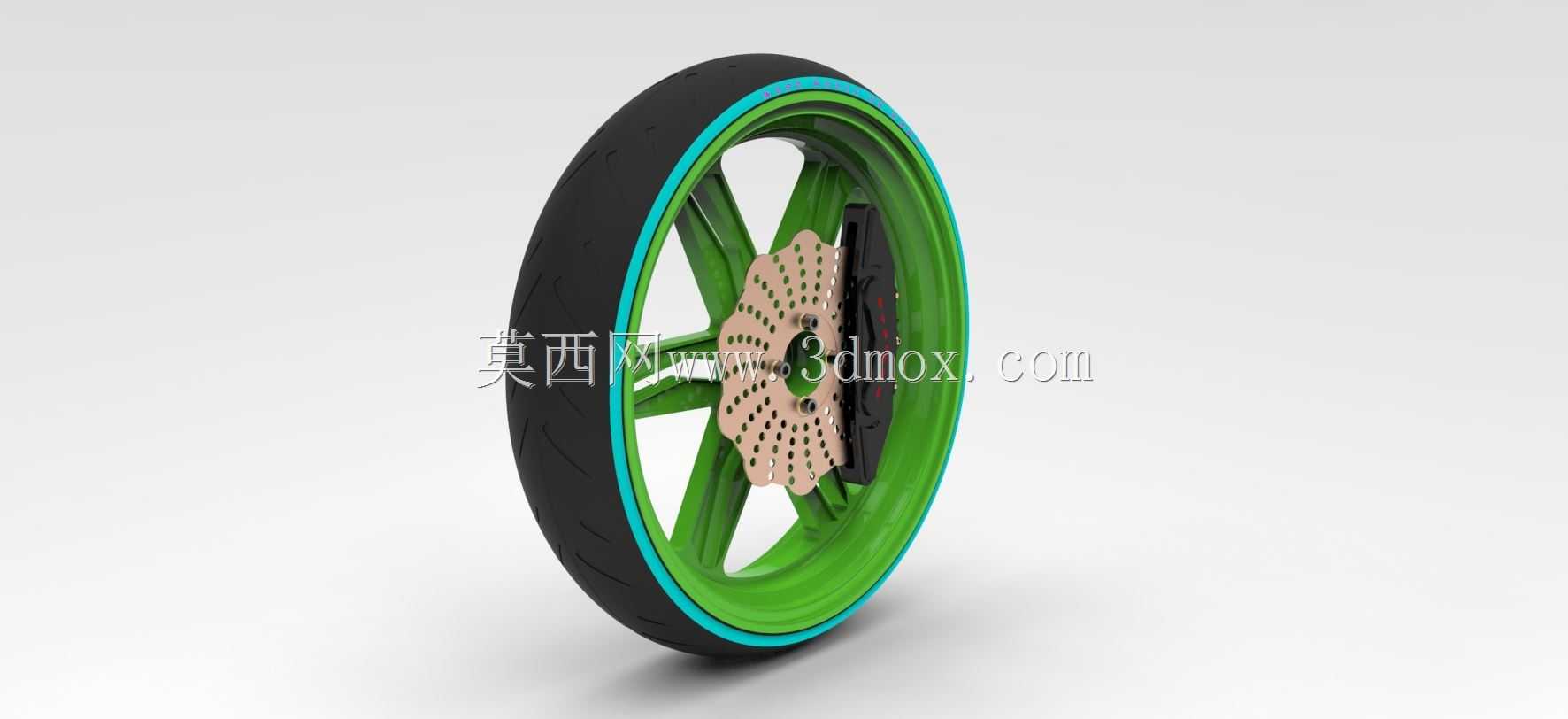

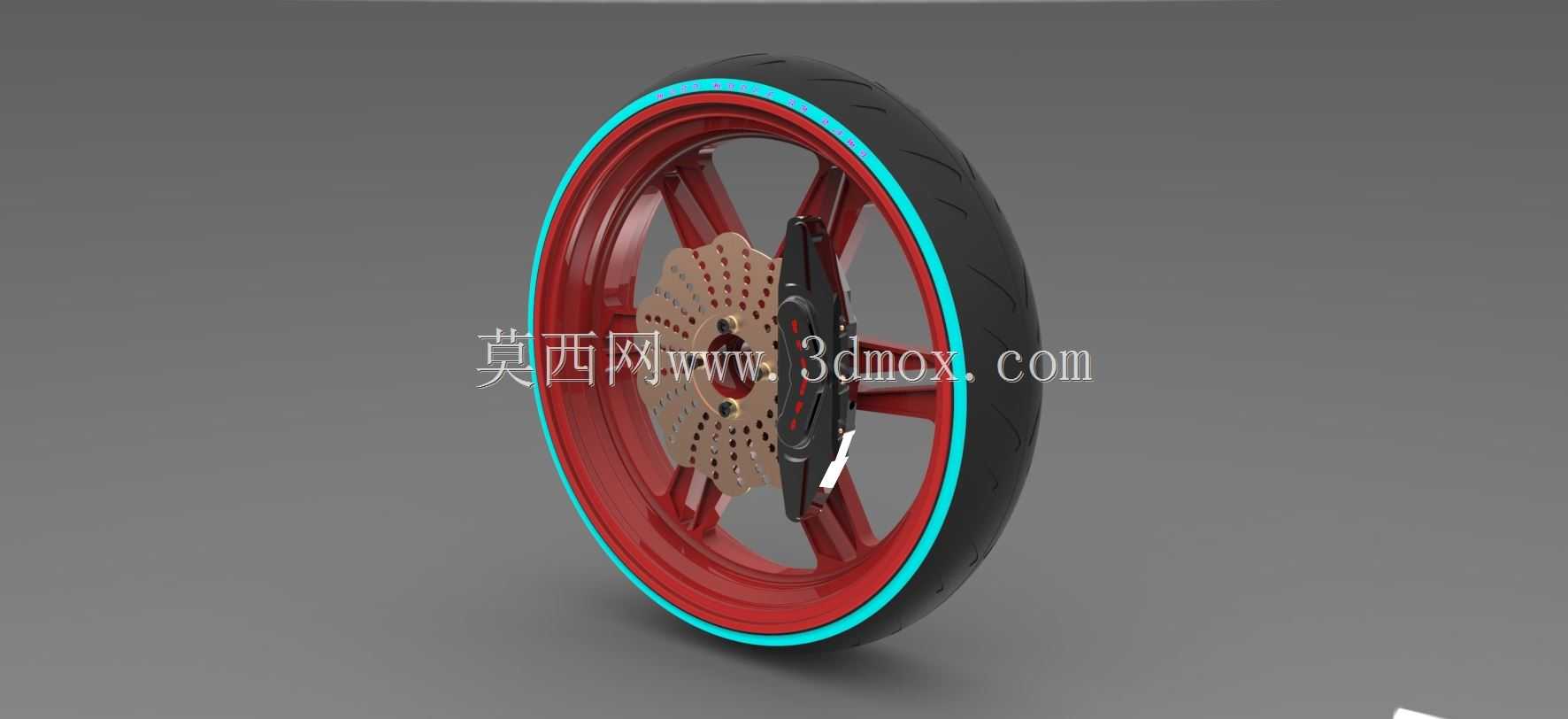

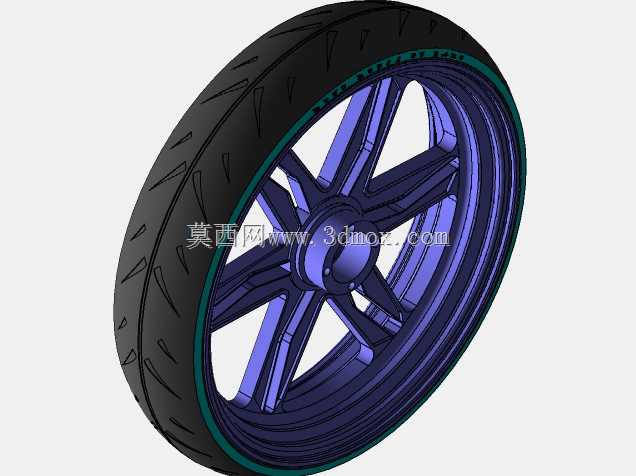

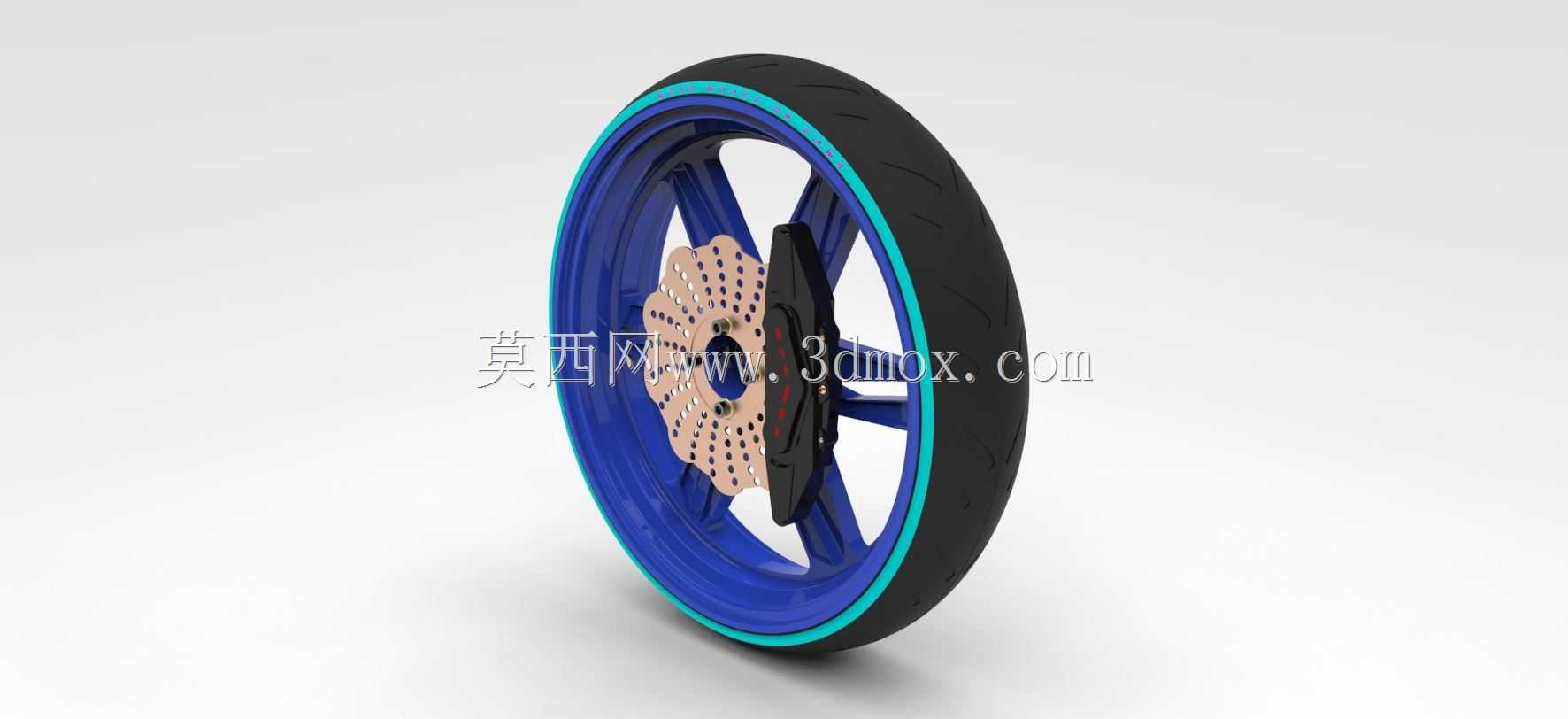

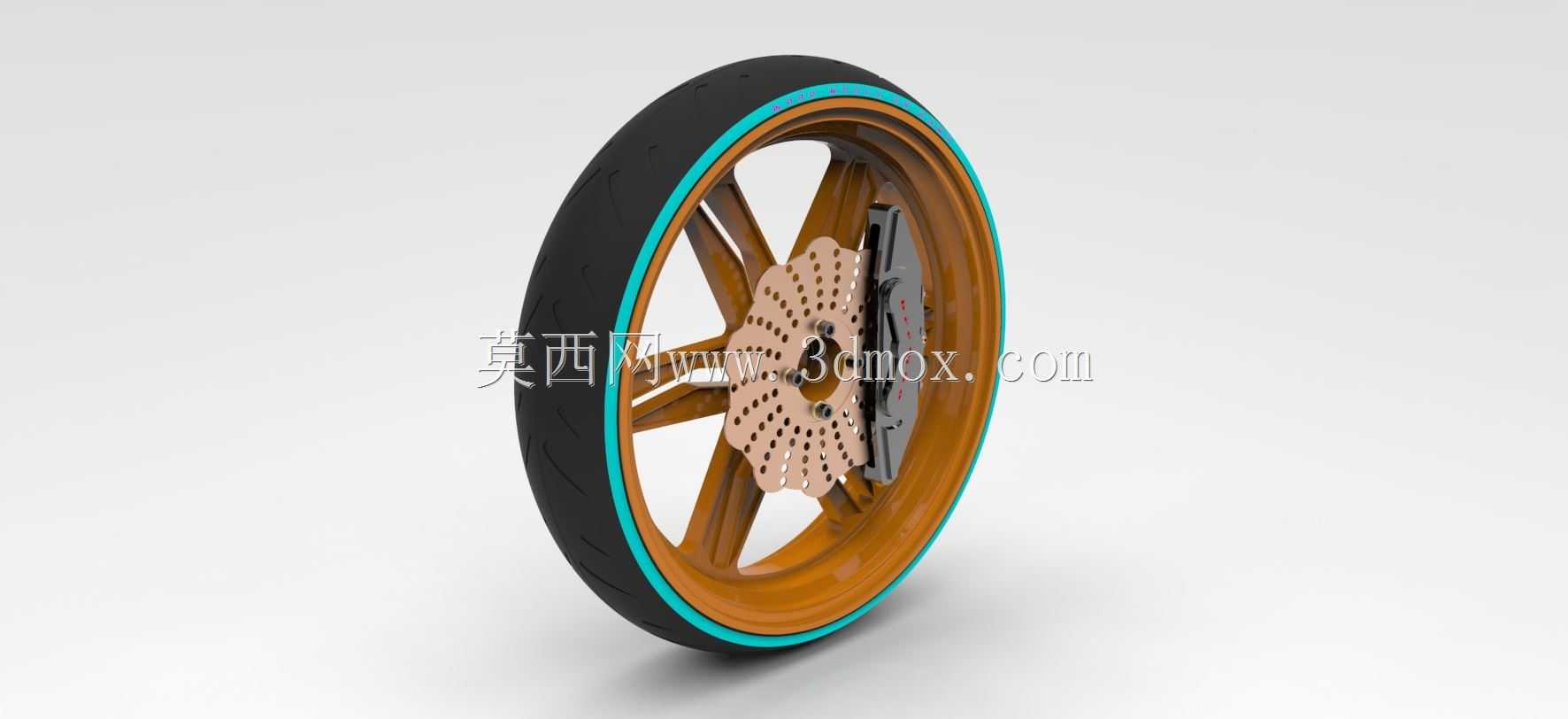

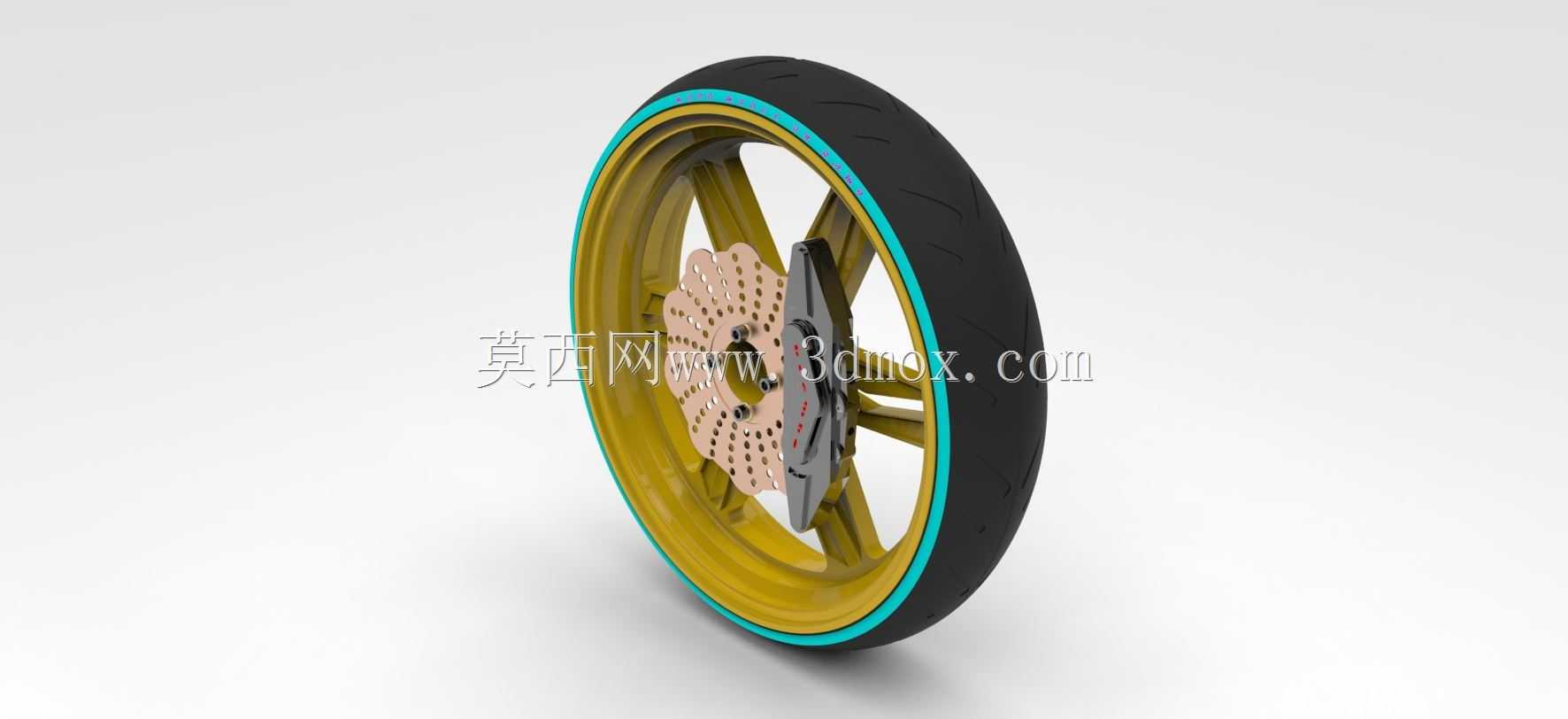

摩托车CBR款前轮带刹车总成结构

这款轮组结构主要适配中小排量运动型摩托的前轮安装位，日常可覆盖城市通勤、赛道入门练习等多场景的行走与制动需求，整套结构集成了行走承载、减速制动两大核心功能，建模时完全还原了实车部件的装配逻辑与配合边界。从安装边界来看，轮毂中心的轴承安装位同轴度公差控制在0.02mm以内，适配对应规格的前轮轴穿装，轮毂辐条采用五辐式镂空结构，在保证径向承载强度的前提下尽可能降低了簧下质量，轮辋边缘的限位台阶严格匹配真空胎的安装尺寸，胎唇卡合位的圆角处理完全规避了装胎时割伤胎体的风险，轮缘处的装饰圈采用嵌装式设计，不影响轮胎拆装的操作空间。制动部分采用单浮动盘搭配单活塞卡钳的配置，刹车盘通过内六角螺栓固定在轮毂的安装法兰面上，盘片的通风孔排布兼顾了散热效率与结构强度，连续制动工况下可快速带走摩擦产生的热量，避免热衰减导致制动力下降；卡钳的安装支架直接固定在前减震器的下端卡座上，安装孔位的中心距与减震卡座完全匹配，装配时刹车片与刹车盘的间隙可通过卡钳上的调整垫片微调，保证制动时两侧刹车片同步贴合，不会出现偏磨拖刹的问题。轮胎选用运动型公路胎纹，胎面的排水槽走向经过优化，湿滑路面行驶时可快速排开胎面与地面之间的水膜，提升抓地极限，胎侧的刚性支撑设计在压弯时可提供足够的侧向支撑力，减少胎侧形变带来的操控模糊感。建模过程中所有部件的配合间隙都参考实车装配公差设定，比如轮毂与轴承的过盈配合量、刹车盘与安装面的平面度要求、卡钳活塞的回位行程都做了对应还原，可直接用于摩托改装方案的结构验证、维修教学的演示模型，也能作为同类型轮组开发的设计参考，帮助设计人员快速核对安装位尺寸、评估部件干涉风险，省去从零开始测绘建模的重复工作量。
