多段翼式航空制导弹药结构设计方案

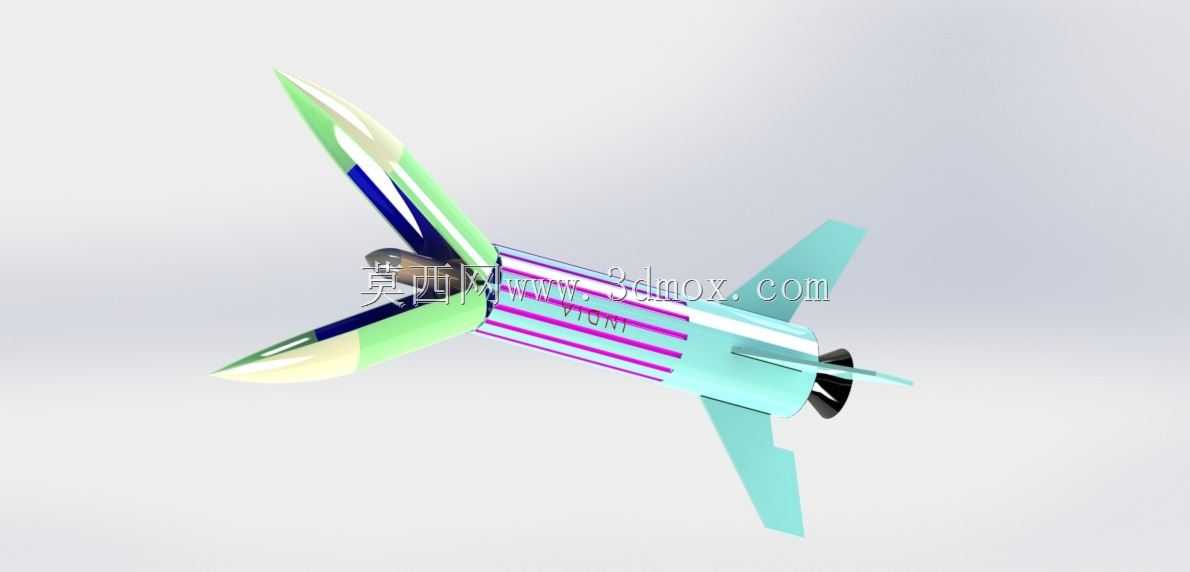

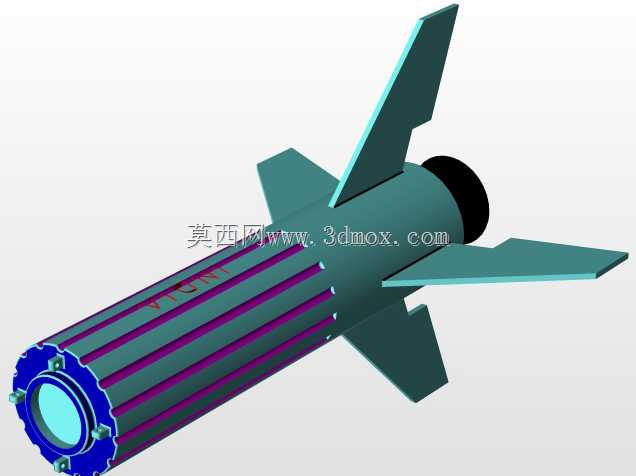

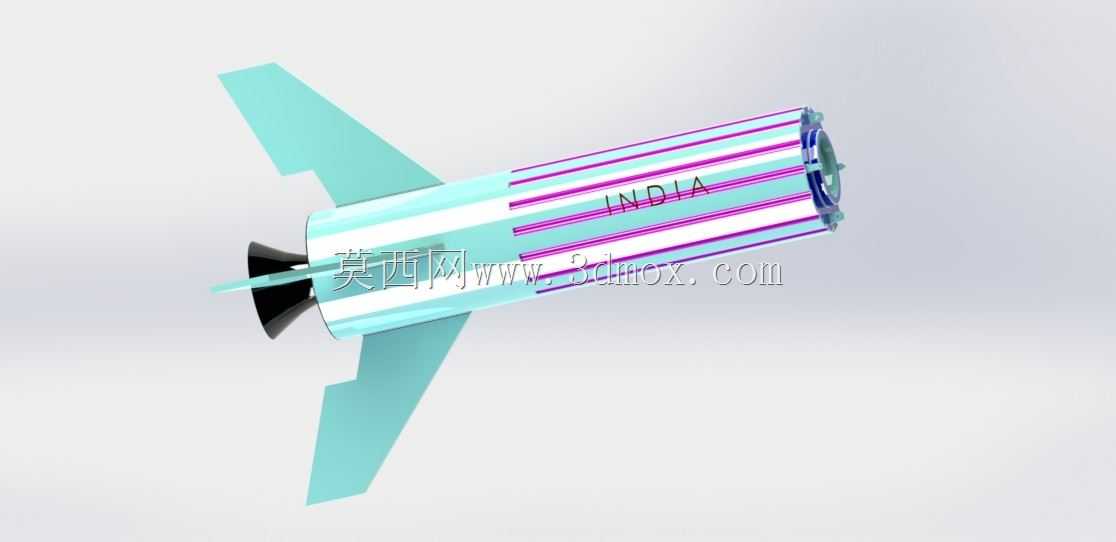

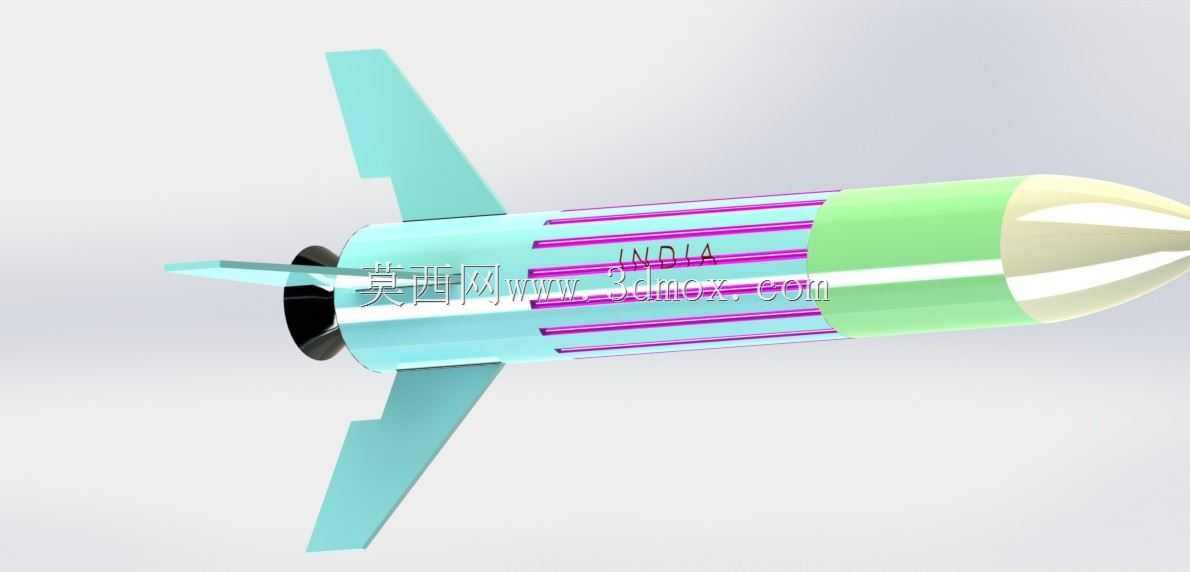

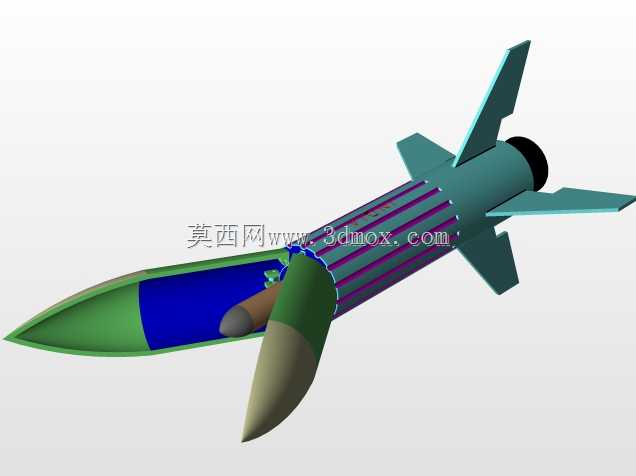

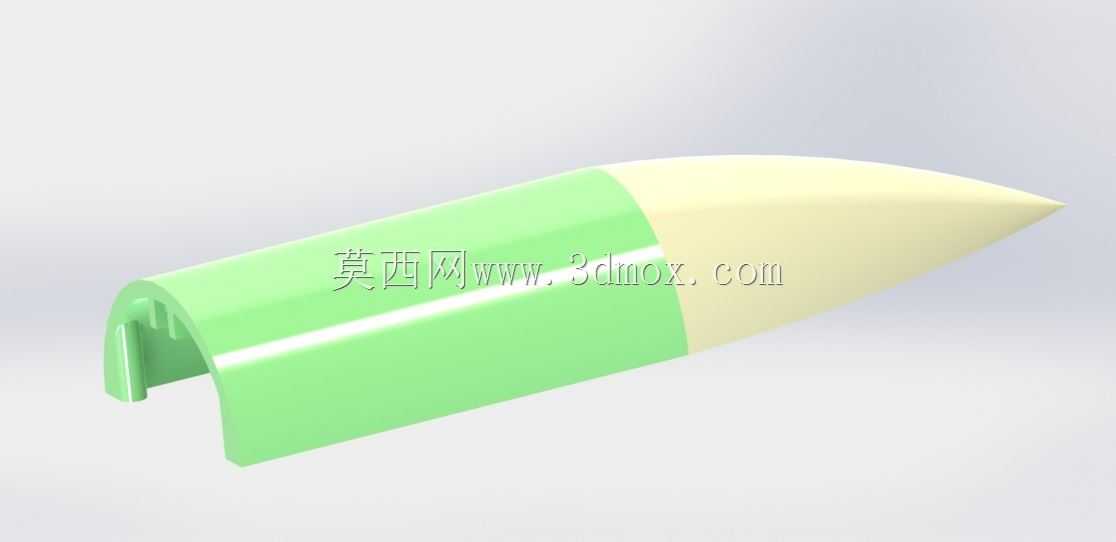

本次呈现的弹体结构设计，针对近程精确打击场景的实际使用需求展开，在气动布局上采用了头部张开式弹翼搭配尾部稳定翼面的组合方案，区别于传统固定翼弹药的结构逻辑，能够在存储与发射阶段收拢头部翼面，有效压缩径向占用空间，适配多平台挂载的安装边界要求。从实际工程应用角度看，这类结构设计主要适配机载、陆基机动发射平台的使用场景，在存储运输状态下，头部的多片翼面完全收拢贴合弹体外壳，整体径向尺寸控制在常规弹药的标准范围内，不需要对现有发射管、挂架接口做额外改造，能够直接兼容现役通用发射装置的安装尺寸要求，大幅降低平台适配的改造成本。弹体主体采用分段式舱段设计思路，从头部到尾部分别为导引头舱、战斗部舱、动力舱与尾段控制舱，各舱段之间采用标准法兰连接结构，连接位置设置定位止口与密封槽，既能够保证各舱段的装配同轴度，也可以满足不同作战场景下的模块更换需求，比如根据打击目标的特性更换不同类型的战斗部模块，不需要对整体弹体结构做重新设计。头部的张开式弹翼采用三片式对称布局，翼面采用翼型剖面设计，在发射出筒后依靠气动力与弹性机构自动张开到位，张开后形成的大翼面能够为弹体提供足够的升力，同时提升低速飞行阶段的气动稳定性，相比传统尾翼稳定的弹药，这种布局能够有效降低弹体的飞行阻力，提升末端机动能力，在打击移动目标时具备更好的轨迹调整余量。弹体中部的圆柱段为主要载荷承载区域，外壳采用薄壁加筋结构设计，在保证结构强度的前提下尽可能降低结构重量，筋条沿弹体轴向均匀分布，能够承受发射阶段的过载与飞行过程中的气动载荷，避免舱段变形影响内部元器件的正常工作。尾部的稳定翼面采用切尖三角翼布局，四片翼面呈X型对称分布在尾段外壳上，翼面与弹体轴线呈微小安装角，飞行过程中能够为弹体提供合适的滚转力矩，保证弹体飞行过程中的姿态稳定，尾段最末端设置发动机喷口与舵机安装位置，舵机与尾翼采用直连传动结构，减少传动间隙带来的控制误差，提升姿态调整的响应速度。在安装边界的设计考量上，弹体整体的轴向尺寸与径向尺寸都严格参照通用发射装置的内膛尺寸设计，各凸起结构的高度都控制在允许的公差范围内，弹体前后设置标准的定位支撑面，能够在发射管内实现可靠的轴向与径向定位，避免发射过程中出现卡滞或者磕碰问题。翼面的张开机构设置了可靠的锁定结构，当翼面张开到设计角度后能够自动锁定，不会因为飞行过程中的气动载荷出现回弹或者角度偏移，保证气动特性的一致性。从结构强度校核的角度，设计过程中针对发射过载、最大飞行速度下的气动载荷、翼面张开时的冲击载荷都做了对应的仿真验证，各连接位置的安全系数都满足军工产品的设计规范，薄壁结构的刚度能够保证飞行过程中不会出现共振问题，舱段之间的密封结构能够满足雨天、高湿环境下的使用要求，避免内部元器件受潮失效。另外，弹体表面的走线槽采用内嵌式设计，所有线缆都布置在弹体壁板的内部槽道内，外部用盖板密封，既能够避免线缆受到气动热与外力的损伤，也能够减少表面凸起带来的额外阻力，让弹体的气动外形更加光滑规整。尾段的舵机安装座采用一体化加工结构，与尾段壳体集成在一起，减少装配环节的累积误差，保证舵面的偏转精度。这类结构设计同样可以拓展应用到靶弹、民用高速飞行器的结构设计中，通过调整翼面尺寸与舱段布局，适配不同飞行速度、不同射程的使用需求，分段式的结构设计也为后续的迭代升级预留了足够的空间，不需要整体开模就可以完成局部结构的优化调整。
