这套凸轮从动件总成是自动化进给、行程控制类设备里极为常见的往复执行单元,日常在轻工包装生产线的送料工位、小型冲压设备的间歇送进机构、纺织机械的经纬线换位驱动结构里都能见到同原理的结构应用,核心作用是把凸轮的连续回转运动转化为从动件的规律直线往复动作,相比曲柄滑块类结构,它能通过凸轮轮廓曲线的定制化设计,实现任意预设的从动件运动规律,比如等速运动、等加速等减速运动、简谐运动这类特殊行程特性,满足不同工位对动作时序、行程速度、停留时长的差异化要求。

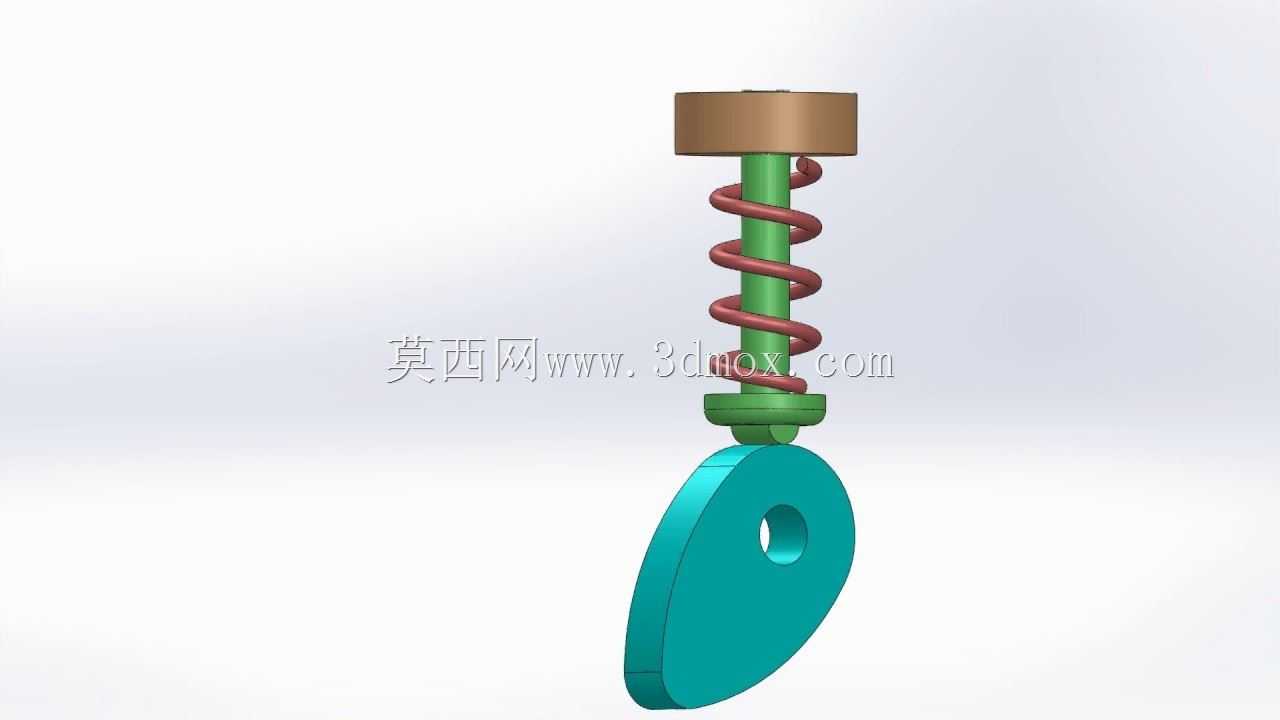

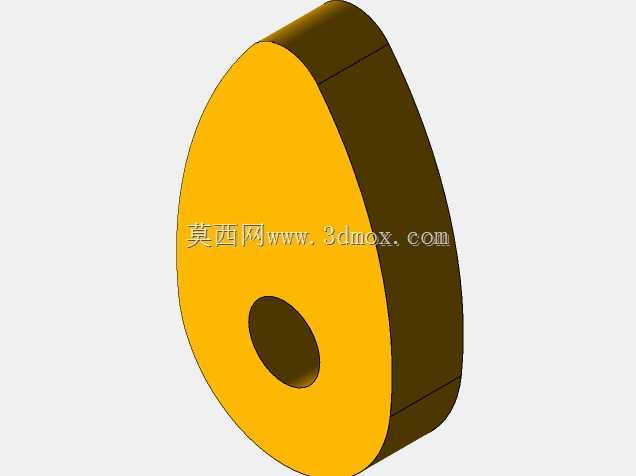

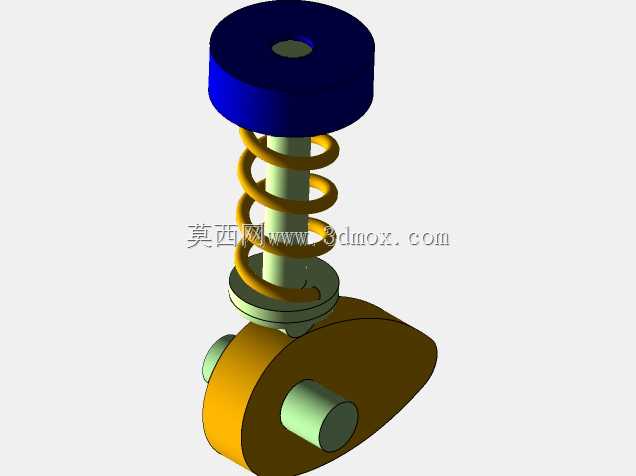

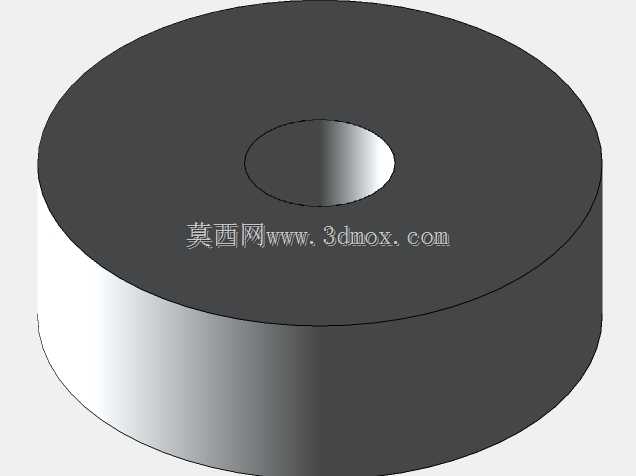

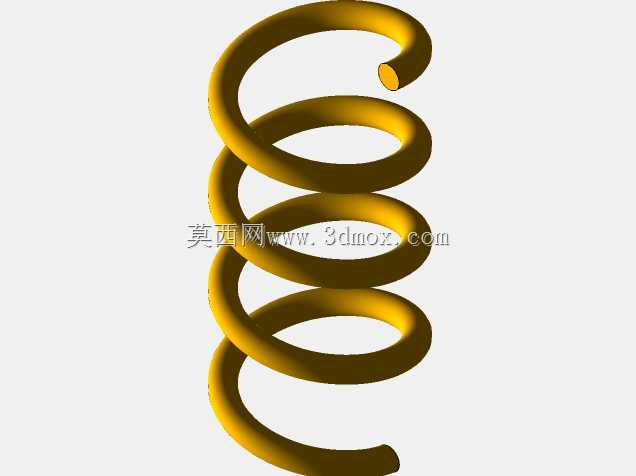

从结构组成来看,整套机构包含盘形凸轮本体、圆柱螺旋复位弹簧、从动推杆、端部顶推座几个核心部分,凸轮采用偏心盘形轮廓,基圆与工作段轮廓平滑过渡,避免从动件运动过程中出现刚性冲击,轮廓表面的粗糙度要求控制在Ra1.6以内,减少和从动件端部接触时的摩擦损耗,延长部件使用寿命。复位弹簧套在从动推杆的光杆段上,上端抵靠在固定的顶推座端面,下端压在从动推杆的轴肩位置,当凸轮转动到轮廓升程段时,会推动从动推杆向上移动压缩弹簧,储存弹性势能;当凸轮转动到回程段时,弹簧的回弹力会推动从动推杆始终贴紧凸轮轮廓,保证运动传递不会出现脱节,这种弹簧复位的结构相比重力复位结构,安装方向不受限制,不管是竖直安装、水平安装甚至倾斜布置都能可靠工作,适配更多设备的内部空间布局。
设计这套结构的时候,首先要根据设备需要的从动件行程确定凸轮的升程量,也就是凸轮轮廓最大半径和基圆半径的差值,这个数值直接决定从动件的往复移动距离,同时要校核凸轮轮廓的压力角,推程段压力角不能超过30度,回程段因为是弹簧力驱动,压力角可以放宽到70度以内,避免压力角过大导致机构自锁、驱动负载陡增。从动推杆的直径要根据承受的轴向负载计算,保证推杆受压的时候不会出现失稳弯曲,推杆和导向孔的配合选用H8/f7间隙配合,既保证滑动顺畅不会卡滞,又不会因为间隙过大出现横向窜动,影响运动精度。弹簧的选型要计算预压缩量和工作刚度,预压缩量要保证凸轮在回程段时,弹簧弹力始终能让从动件端部贴紧凸轮表面,不会因为设备振动出现跳脱,同时弹簧的最大压缩量要留够15%以上的余量,避免弹簧被压并导致机构卡死。
安装边界方面,这套总成的固定端是顶部的顶推座,需要通过螺栓固定在设备的安装支架上,顶推座上预留的安装孔位要和支架的定位孔对齐,保证从动推杆的轴线和凸轮的回转轴线垂直相交,偏心距偏差不能超过0.1mm,否则会导致从动件行程出现偏差,还会加剧凸轮和从动件接触端的偏磨。凸轮需要通过键连接固定在驱动轴上,驱动轴的轴线要和安装基准面平行,轴向定位要可靠,避免凸轮转动过程中出现轴向窜动,导致从动件脱出凸轮轮廓范围。整套机构的横向安装尺寸以凸轮最大回转直径为基准,周边要预留不小于10mm的安全间隙,避免运动过程中和周边的管线、其他结构件发生干涉,竖直方向的安装尺寸要考虑从动件升到最高位置时的顶端空间,留够足够的行程余量,防止顶到上方的安装结构。
实际使用过程中,凸轮和从动件的接触端需要定期涂抹润滑脂,减少摩擦磨损,弹簧要定期检查是否出现疲劳变形、弹力衰减的情况,如果发现弹簧自由长度出现明显缩短或者断裂,要及时更换同参数的弹簧,避免机构动作失效。这套结构的运动响应速度快,只要凸轮轮廓设计合理,就能实现非常精准的时序控制,在中低速自动化设备里的应用性价比极高,相比气缸、电缸这类直驱执行元件,它不需要额外的气源或者电控线路,纯机械结构的可靠性更高,在一些高温、高粉尘、强电磁干扰的恶劣工况下,也能稳定工作,不会出现电子元件失效的问题。
