可3D打印头戴式透明防护面罩结构设计

这款防护面罩的结构设计，最初是针对车间打磨、试剂分装这类存在飞溅物风险的作业场景做的适配，日常做金属去毛刺、低浓度化学试剂操作、粉尘环境巡检的时候，都能给面部提供可靠的物理阻隔，避免碎屑、液滴直接接触面部皮肤和眼周。设计的时候最先敲定的是前部透明视窗的参数，选用1mm厚度的plexy玻璃作为视窗材质，这个厚度是反复权衡过的——太薄的话抗冲击性能不足，高速飞溅的金属细屑容易击穿，太厚又会增加整体重量，长时间佩戴会给颈部带来额外负担，1mm的厚度刚好能抵挡常规作业场景下的飞溅物冲击，同时透光率能满足精细操作的视线需求，不会因为视窗材质产生明显的视物变形。

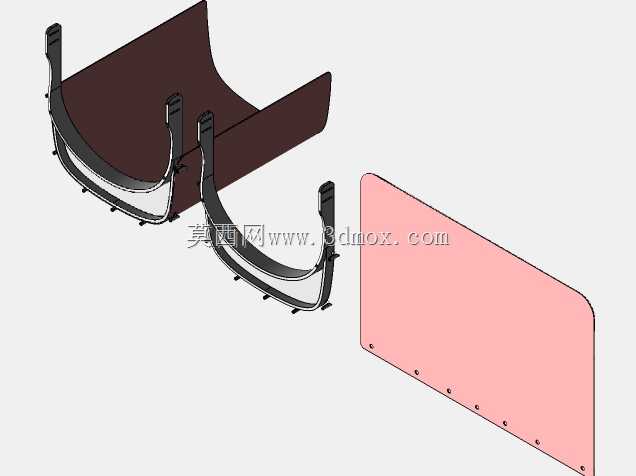

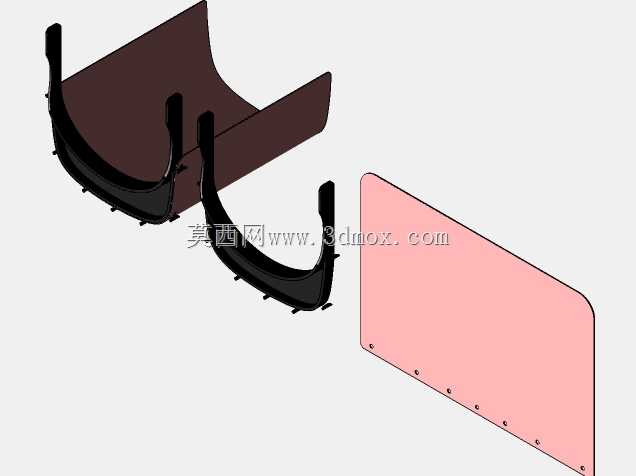

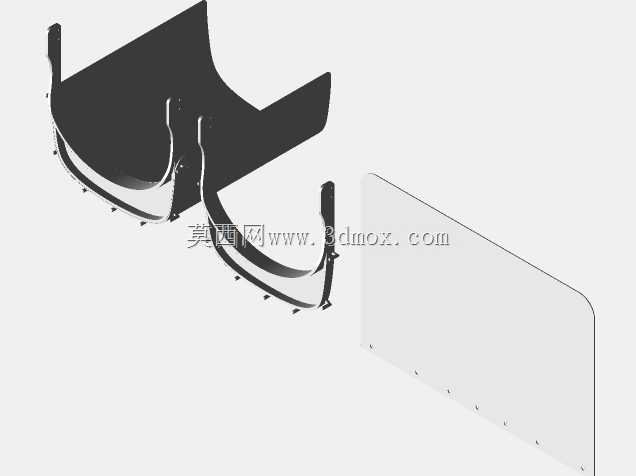

面罩的佩戴固定结构做了贴合头型的弧度设计，没有采用硬质的整圈箍紧结构，而是做了可适配不同头围的柔性贴合边界，接触头部的位置预留了缓冲层的安装槽，实际装配的时候可以粘贴海绵衬垫，减少长时间佩戴的压痕，哪怕连续佩戴三四个小时做巡检或者加工作业，也不会在额头、太阳穴位置产生明显的不适感。视窗和佩戴框架的连接做了嵌入式的卡槽结构，不需要额外的紧固件就能完成固定，装配的时候只需要把裁好尺寸的透明plexy玻璃板顺着卡槽推入就能卡紧，边缘做了圆角过渡，不会出现尖锐的边角划伤手部或者面部的情况，后期如果视窗出现刮花、沾附难以清理的污渍，只需要把旧视窗从卡槽推出，更换新裁好的板材就行，维护成本很低。

考虑到不同使用者的佩戴习惯，框架的上部做了可调节的绑带安装位，既可以搭配弹性头带做后脑环绕固定，适合需要频繁低头、走动的作业场景，避免面罩滑落，也可以搭配可调节的头箍结构，适合固定工位长时间作业的使用需求。整个面罩的框架结构全部做了3D打印适配的壁厚设计，最小壁厚控制在1.8mm，没有出现大角度的悬空结构，打印的时候不需要添加大量支撑，哪怕是桌面级FDM3D打印机也能顺利完成打印，不会出现翘边、结构断裂的问题，打印完成后只需要简单去除支撑毛刺就能直接投入使用，不需要做复杂的后处理。

在安装边界的设计上，整个面罩的横向宽度控制在220mm，纵向高度控制在180mm，佩戴后下缘能延伸到下颌位置，上缘贴合额头眉骨位置，侧面能覆盖到颧骨外侧，不会给侧面留下飞溅物能进入的空隙，同时视窗的位置和面部预留了25mm的安全间隙，哪怕使用者佩戴近视眼镜、护目镜，也不会出现视窗和眼镜镜片摩擦的情况，不会影响正常的视线角度，低头操作的时候视窗也不会碰到胸口或者工作台面。框架的鼻梁位置做了贴合人体鼻梁曲线的内凹设计，不会压迫鼻梁造成呼吸不畅，同时这个位置预留了透气间隙，佩戴的时候呼出的热气不会直接在视窗表面凝结起雾，能长时间保持视窗的清晰度，不需要频繁擦拭视窗影响作业效率。

实际测试的时候，针对常见的作业风险做了模拟验证，1mm的plexy玻璃视窗能抵挡直径3mm、初速度30m/s的金属碎屑冲击，不会出现碎裂或者穿透的情况，框架的连接结构在反复拆装视窗200次之后也不会出现卡槽松动、断裂的问题，整体重量控制在120g以内，比市面上常见的一体式防护面罩轻30%左右，长时间佩戴的疲劳感明显更低。针对不同的使用场景，框架侧面还预留了附加配件的安装槽，如果是在噪音较大的车间使用，可以在侧面加装隔音耳罩的连接卡扣，如果是在存在强光的焊接辅助场景，也可以更换深色的滤光视窗，不需要更换整个面罩框架，只需要替换视窗板材就能适配不同的作业需求。整个结构没有复杂的异形曲面，建模的时候全部采用参数化的草图驱动，后续如果需要调整尺寸适配不同的使用人群，只需要修改草图里的宽度、弧度参数就能快速生成新的模型，不需要重新做整体的曲面重构，能大幅缩短定制化调整的时间。
