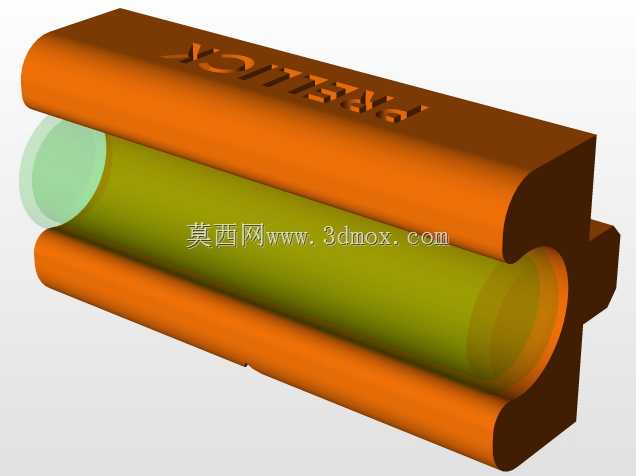

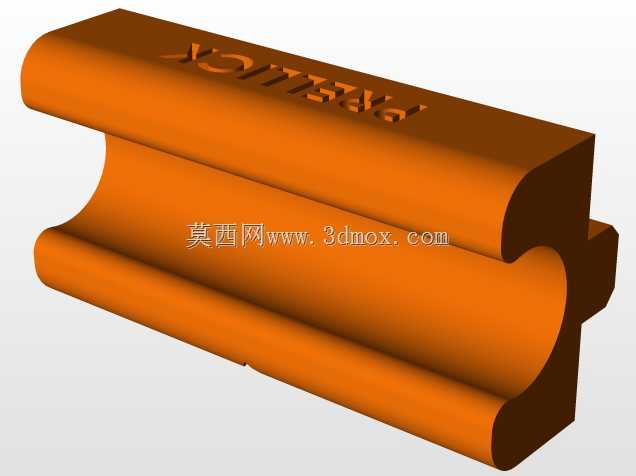

Tevo Tarantula打印机水平气泡级支撑结构

在桌面级FDM3D打印设备的组装调试环节，框架的水平度校准一直是影响首层打印附着力、成型件尺寸精度的核心因素，不少DIY玩家在搭建Tevo Tarantula这类铝型材框架机型时，常因型材拼接后的框架形变、放置台面不平整，导致打印过程中出现喷嘴蹭床、首层厚薄不均、模型翘边脱落等问题，这款适配2020铝型材的水平气泡级支撑块，正是针对这类实际组装痛点设计的辅助校准与支撑构件。

从实际应用场景来看，这类支撑块主要安装在2020铝型材框架的横竖型材交接位置，既可以作为框架拼接时的辅助定位件，也能集成水平气泡实现安装过程中的实时水平度观测，不需要额外携带条式水平仪反复测量调整，尤其适合玩家在桌面、工作台等非专业安装台面上组装设备时使用，哪怕是没有太多设备调试经验的新手，也能通过支撑块上的气泡位置快速判断框架的水平偏差方向，及时调整脚座高度或者型材拼接松紧度。

在功能特性设计上，这款支撑块采用了与2020铝型材槽宽完全匹配的卡接结构，安装时不需要额外打孔攻丝，直接顺着型材的T型槽滑入对应位置即可，卡接部位的公差控制在0.1mm以内，安装后不会出现松垮晃动的情况，和型材表面贴合紧密，不会因为设备运行时的振动出现移位。支撑块上集成的水平气泡采用了密封式结构，内部填充的阻尼液体可以让气泡快速稳定，观测精度可以达到每米0.5mm的偏差识别度，完全满足桌面级3D打印机框架调平的精度要求，不需要额外购置专业水平测量工具就能完成框架校准。

从设计思路层面来说，这款构件没有采用复杂的多零件拼接结构，整体为一体化成型设计，减少了组装时的零件数量，避免了多零件装配带来的累积误差。在安装边界的考量上，支撑块的整体外轮廓完全贴合2020铝型材的外侧尺寸，突出型材表面的高度控制在8mm以内，不会和设备上的同步带、导轨、电机走线等运动部件产生干涉，哪怕是在框架的四个底脚位置、中部横梁加固位置同时安装，也不会影响设备原有结构的运行空间。支撑块上的气泡安装槽做了下沉式设计，气泡上表面低于支撑块顶面1mm，避免安装过程中工具刮擦气泡表面造成磨损，影响后续的观测清晰度。

在实际使用过程中，这类支撑块除了用于初始组装时的水平校准，还可以在设备长期使用后的维护调试中发挥作用，当设备搬运移位、更换打印平台或者调整Z轴丝杆间隙后，可以直接通过支撑块上的气泡快速判断框架是否出现偏移，不需要逐段测量型材的水平度，大幅缩短日常维护的调试时间。针对铝型材框架容易出现的拼接处应力集中问题，支撑块的卡接位置做了圆弧过渡处理，不会在型材槽口位置产生硬接触应力，避免长期使用后型材槽口出现形变，影响框架整体的结构刚性。和市面上单独粘贴的外置水平泡相比，这款支撑块和型材的连接更稳固，不会因为长期的设备振动、温度变化出现气泡脱落、偏移的问题，长期使用的可靠性更高。

对于结构设计从业者来说，这类小构件的设计逻辑很有参考价值，没有追求冗余的功能，而是紧扣DIY3D打印机组装时的实际痛点，在完全适配现有标准型材安装尺寸的前提下，把水平测量功能和型材支撑定位功能整合到一起，不需要改动原有设备的框架结构，就能实现功能拓展，安装和拆卸都非常便捷，不需要复杂的操作流程，哪怕是后期需要调整支撑块的位置，也只需要松开型材端盖滑到目标位置即可，不会对原有框架造成任何损伤。在尺寸设计上，支撑块的长度、宽度都严格匹配2020型材的截面尺寸，安装后和型材形成统一的外轮廓，不会出现突兀的突出结构，兼顾了实用性和设备整体的外观整洁度。
