视错觉棱圆转换柱体创意结构件

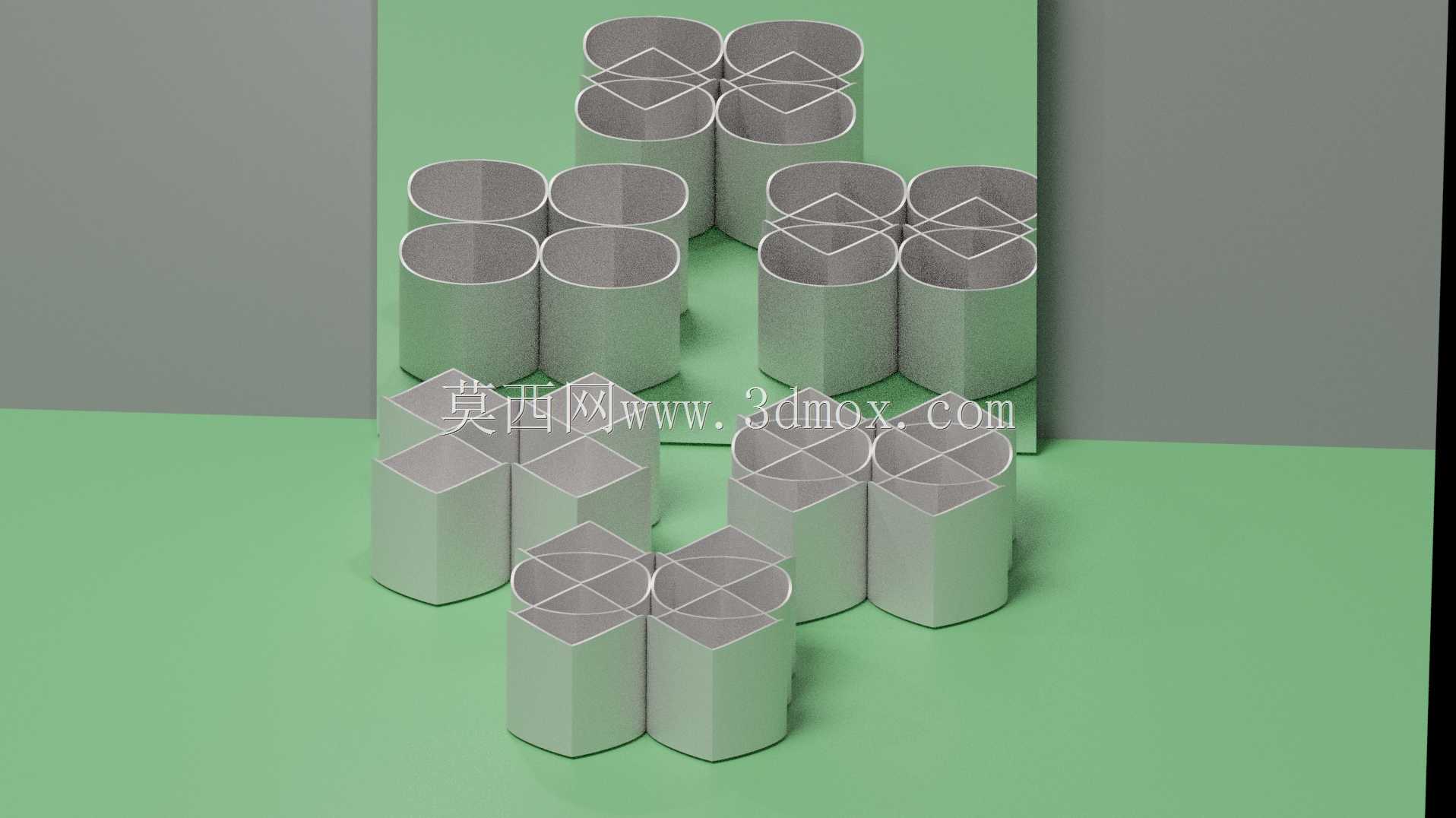

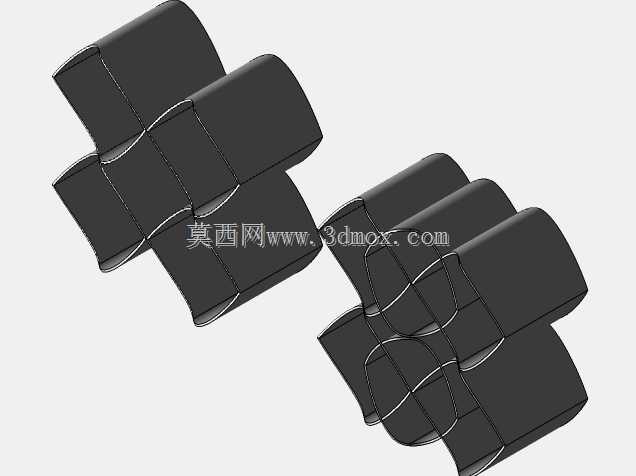

这类棱圆转换的视错觉柱体构件，最初的应用场景多集中在科普展项的互动装置、创意工业设计的结构验证以及3D打印创意教具领域，在科技馆的光学错觉展区，这类构件常被放置在固定观测位配合特定角度的镜面，让参观者在移动视角时直观感受几何形态的视觉转换效果，打破常规认知里圆柱与棱柱的形态边界。从实际功能特性来看，每一个柱体单元都做了对称的曲面与平面过渡处理，柱体的上半段截面为标准圆形，下半段截面为等周长的正四边形，中间过渡段采用曲率连续的渐变曲面，不存在尖锐的棱角突变，既保证了从正上方观测时所有柱体呈现统一圆柱形态，从正前方观测时又能呈现规整棱柱形态，斜向观测时则会出现圆柱与棱柱交叠的视觉混淆效果，完全匹配视错觉展示的核心需求。在设计思路层面，建模时首先要确定单根柱体的总高度与截面基准尺寸，单根柱体的截面外接圆直径统一设定为50mm，总高度控制在120mm，其中上下等截面段各占40mm，中间渐变过渡段占40mm，过渡段的曲面采用引导线放样生成，每一个截面的轮廓点都做了参数化关联，保证圆形截面的四个象限点与方形截面的四个棱边中点精准对应，避免曲面出现扭曲褶皱。整个构件组采用矩阵式排布，行列间距统一设置为60mm，所有柱体的底部都处于同一安装基准面，底部预留2mm厚度的安装法兰边，法兰边上均匀分布四个直径3.2mm的安装孔，孔位中心距柱体中心22mm，可直接通过M3螺丝固定在展示台的安装基板上，不需要额外设计转接支架，安装边界的整体占用尺寸为360mm*240mm*122mm，适配常规科普展柜的内部安装空间。这类构件除了展项应用外，也可作为工业设计专业的几何形态教学模型，帮助学习者理解曲面渐变、视角投影与视错觉形成的几何原理，在3D打印制作时，由于所有曲面均为连续过渡结构，不需要添加额外支撑，采用PLA材料打印时层厚设置为0.2mm即可获得光滑的表面效果，打印完成后不需要做过多的后处理，直接安装即可达到预期的展示效果。在结构强度方面，柱体的壁厚统一设置为2mm，既满足3D打印的成型要求，也能保证日常展示触碰时不会出现变形损坏，柱体内部为空心结构，有效降低整体重量，整组构件总重量不超过800g，对安装基板的承重要求极低，甚至可以直接采用亚克力板作为安装基底，进一步降低展项的制作成本。需要注意的是，这类构件的观测效果与安装角度直接相关，安装时需要保证柱体的方形棱边与观测方向呈45度夹角，才能在正前方观测到完整的棱柱效果，正上方观测到完整的圆柱效果，如果安装角度出现偏差，视错觉的呈现效果会大打折扣，因此在安装定位时需要提前标记好安装基准线，保证所有柱体的角度统一。
