3D打印机MK7MK8挤出机全金属安装支架

在桌面级FDM 3D打印机的结构体系中，挤出机构的安装刚性直接决定了送料稳定性与打印成型精度，这款适配MK7、MK8系列挤出机构的全金属U型安装支架，正是针对桌面级设备常见的塑料支架易变形、安装位公差累积、长期使用螺丝滑牙等实际工程问题设计的结构件。从实际装机场景来看，这类支架主要应用于DIY组装桌面3D打印机、老旧机型挤出机构升级改造、商用桌面级3D打印机的备件替换场景，尤其是采用铝型材框架的Prusa结构、CoreXY结构机型，在更换金属挤出机构、远程送料改近程送料的改装作业中，这类一体化支架可以省去自行设计转接板、反复核对安装孔位的工作量。

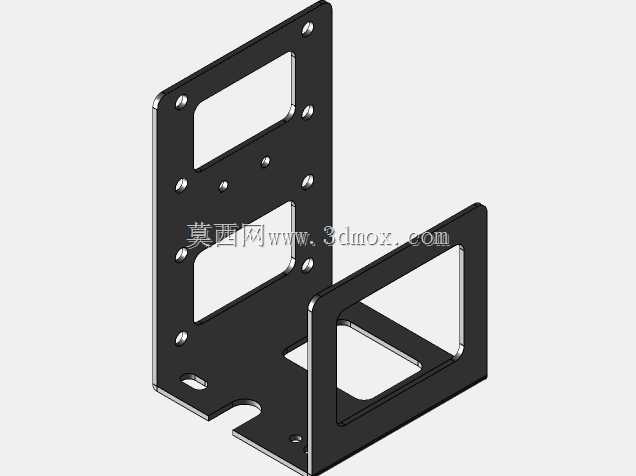

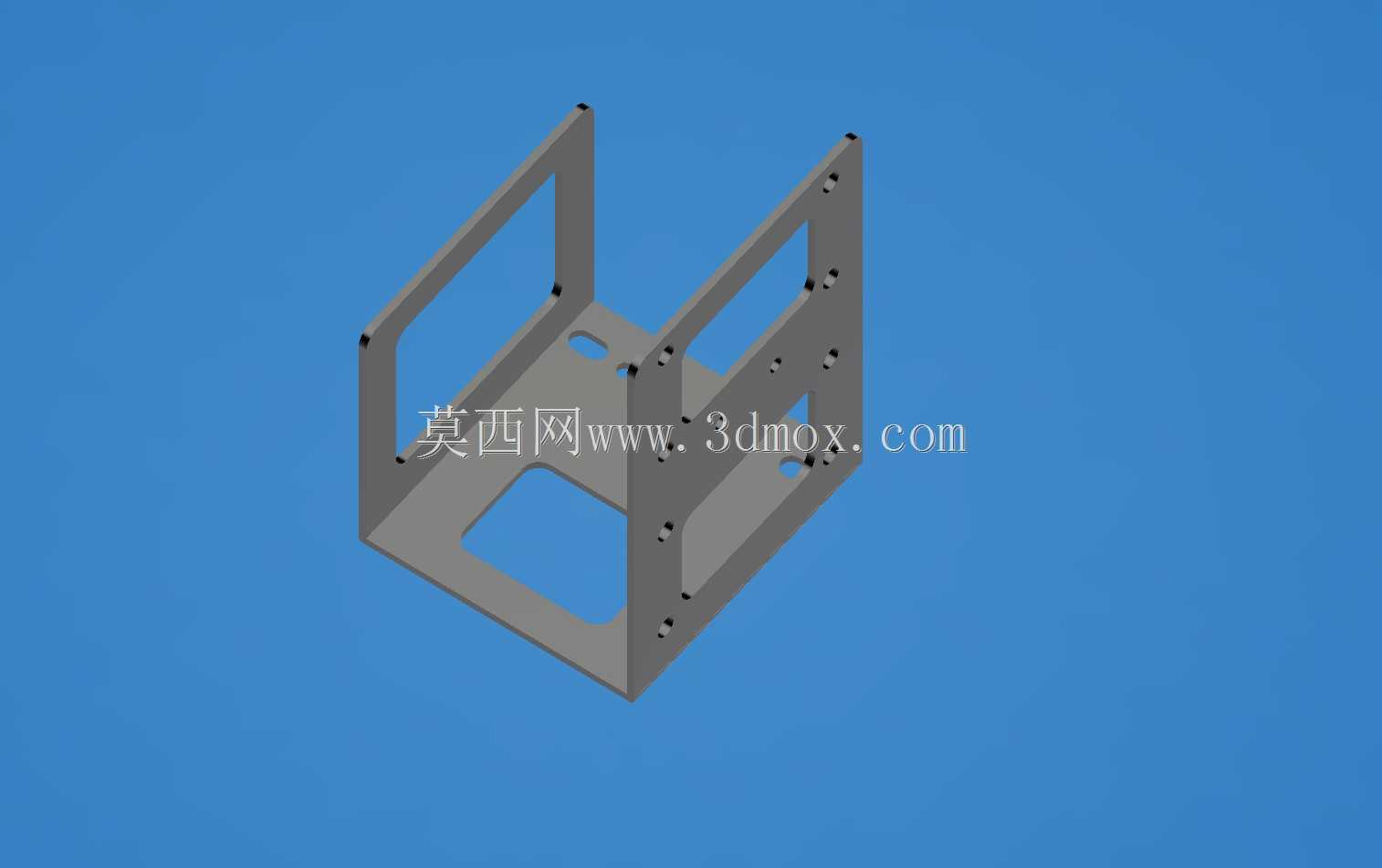

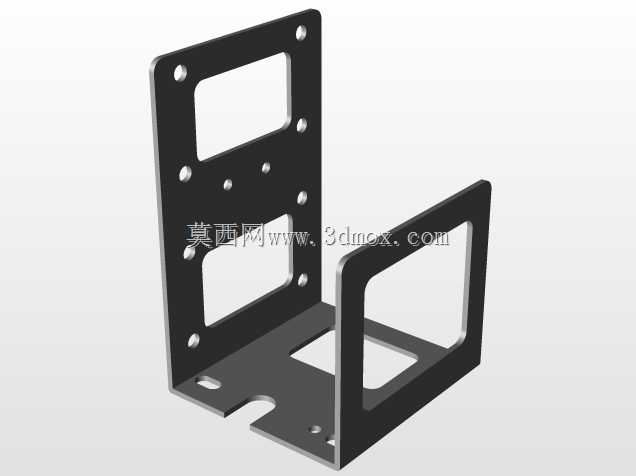

从功能特性上看，这款支架采用一体化弯折成型的金属结构，替代了传统多片拼接的塑料或薄金属片支架，整体刚性提升明显，能够避免挤出机在快速回抽、高速送料过程中产生的共振偏移，减少送料齿轮与耗材之间的打滑概率，尤其是在打印PLA、ABS、PETG等不同硬度耗材时，稳定的安装基准可以保证送料压力恒定，减少堵头、耗材挤出粗细不均的问题。支架的U型围合结构可以将挤出机主体完全容纳在框架内部，侧面与底面的安装孔位分别对应挤出机本体固定、散热风扇安装、喉管固定、型材框架连接的需求，不需要额外加装转接件即可完成整套挤出机构的集成安装。

从设计思路层面拆解，这款支架在结构设计时充分考虑了安装边界的兼容性：支架两侧立板的开孔采用多组标准化孔位布局，既可以适配MK7系列挤出机的单齿轮送料机构安装孔距，也能兼容MK8系列双齿轮挤出机的固定点位，孔位周边做了沉台设计，安装螺丝后螺丝头不会突出支架表面，避免与运动的送料齿轮、散热风扇叶片产生干涉。支架底部的镂空区域对应喉管与加热块的安装位置，预留了足够的操作空间，方便后期更换喷嘴、清理喉管残留耗材时不需要完全拆除整个支架，只需要松开挤出机固定螺丝即可完成维护作业。支架与铝型材框架连接的安装孔采用长圆孔设计，允许在安装时对挤出机的前后位置做微调，方便校准喷嘴与热床平台的平行度，补偿框架组装时产生的形位公差。

从安装尺寸与边界条件来看，这款支架的整体外轮廓尺寸适配2020、2040系列标准铝型材的安装面，支架立板高度刚好覆盖挤出机电机与送料机构的总高度，不会因为支架过高增加X轴运动单元的负载，也不会因为支架过矮导致挤出机电机突出与Z轴导轨产生干涉。支架的板材厚度经过选型验证，既保证了足够的结构刚性，避免长期受力产生弯折变形，又不会因为板材过厚增加过多的运动重量，影响X轴的高速运动响应。所有开孔的位置度公差控制在0.1mm以内，保证挤出机安装后喉管的垂直度符合要求，避免因为支架安装倾斜导致喷嘴与打印平台不垂直，出现打印件层纹偏移、首层附着力差的问题。在实际装机测试中，采用这款全金属支架替代原有的塑料支架后，挤出机在300mm/s的高速打印工况下，送料误差可以控制在0.02mm以内，长时间连续打印不会出现支架变形导致的挤出偏移问题，同时金属材质的导热性可以辅助带走挤出机电机工作产生的部分热量，降低电机长时间工作的温升，减少高温导致的电机退磁、扭矩下降问题。
