50毫米缸径30毫米杆径水下液压缸3D设计

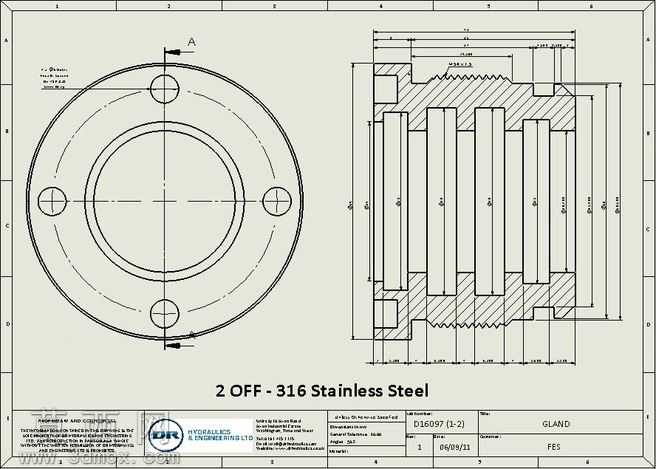

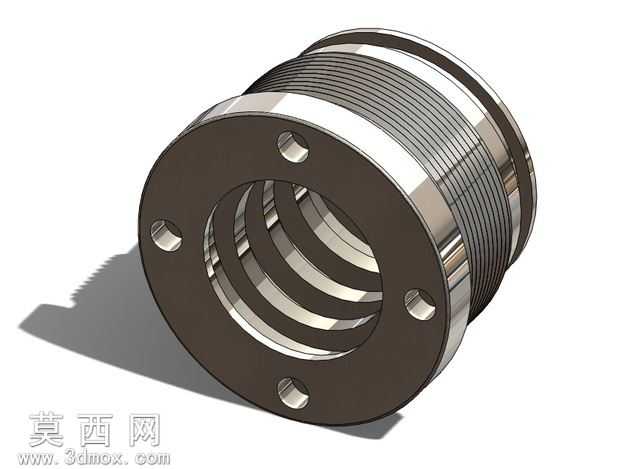

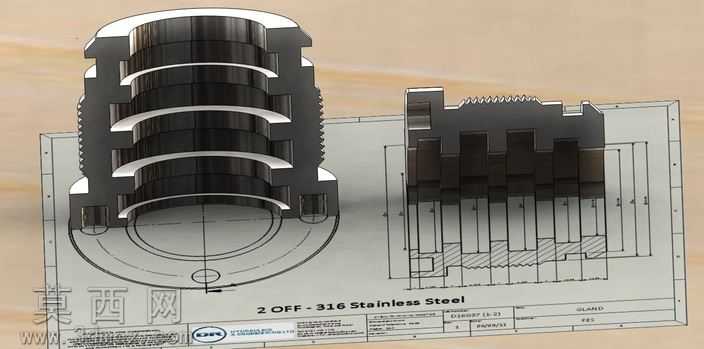

本作品为定制化水下作业液压缸三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循液压元件设计规范与水下工况使用要求，针对50毫米缸径、30毫米杆径的参数指标完成全结构搭建。建模阶段首先完成核心缸筒结构的参数绘制，精准还原缸筒外壁的多道密封环槽结构，每道环槽的宽度、深度、倒角参数均匹配水下高压密封的装配要求，保证静密封组件安装后可耐受深水环境的外压与液压回路内压。前端法兰结构采用一体化建模思路，法兰端面上均匀分布的五个安装通孔严格按照圆周等分规则定位，孔口倒角、法兰与缸筒衔接处的过渡圆角均做精细化处理，避免应力集中问题，适配水下设备的安装固定需求。内部活塞腔、活塞杆导向通道的建模严格控制同轴度公差，内壁面做光滑过渡处理，减少液压油流动阻力与活塞杆往复运动的磨损。材质设置阶段，针对316不锈钢的材质特性调整渲染参数，还原不锈钢金属的哑光金属质感，法兰端面做发黑处理的材质区分，与缸筒外壁的亮面金属质感形成明确区分，密封槽位置预留非金属密封件的材质挂载位，清晰区分金属结构件与密封辅件的材质差异。渲染阶段采用工作室级光照方案，通过主光源投射出清晰的结构阴影，多角度补光消除结构暗部的视觉盲区，可直观展示法兰安装孔、内部通腔、外壁环槽的全部结构细节。设计过程中充分考虑水下工况的防腐、耐压需求，所有外露棱边均做圆角钝化处理，避免海水中的应力腐蚀风险，整体结构紧凑，各部件的装配间隙预留合理，可直接用于水下液压设备的结构验证、装配模拟与生产加工参考，完整还原了定制水下液压缸的全部结构特征与设计细节。
