工业线性传动用V型槽铝型材构件

　　在自动化设备的线性运动机构搭建场景里，这类V型槽构件是非常常见的基础传动配套件，很多做非标设备的结构工程师在做方案选型时，都会优先考虑这类成型的挤压型材，不用自己从零开始开模做导轨安装基座，能省掉不少结构验证的时间。从实际使用场景来看，这类构件常被用在桌面级数控设备的X/Y轴运动基座、小型激光打标设备的滑台安装架、3D打印设备的传动导向支撑、轻型机械手的线性行走轨道上，尤其是负载不大、运动速度中等的线性传动场合，它的适配性非常强，不需要额外做复杂的安装基面加工，挤压成型的型材本身自带的V型槽就能直接和配套的V型滚轮配合，实现低阻力的往复直线运动。

　　从设计思路上来说，这类V型型材的截面是经过多轮工程验证的，槽口的角度、槽深的尺寸、型材壁厚的分布都做了针对性的优化：V型槽的角度刚好匹配标准V型滚轮的接触角，能保证滚轮和槽面的接触是线接触而非点接触，既可以降低运动过程中的摩擦阻力，也能减少长期运行后的磨损量，延长构件的使用寿命；型材的背部和侧面都预留了标准的T型槽道，不用额外打孔攻丝，就能直接用T型螺栓安装传感器、行程开关、拖链支架、设备外壳钣金等附属配件，安装调整的时候可以沿着槽道任意滑动定位，不用受预制孔位的限制，对于非标设备的现场调试来说非常友好。

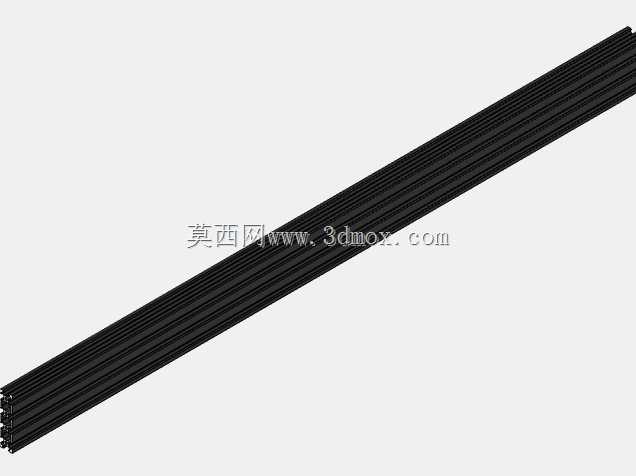

　　从外形尺寸和安装边界来看，这款构件的截面宽度为80mm，截面高度为20mm，单根标准长度为1000mm，这个尺寸段刚好覆盖了大部分桌面级工业设备的轴行程需求，如果需要更长的行程，也可以通过配套的型材连接件实现多根拼接，拼接后的直线度可以通过安装基面的调整来保证，不需要额外做拼接处的二次加工。安装的时候需要注意，型材的支撑间距不能超过800mm，否则长行程运行时型材会出现下挠变形，影响运动精度；如果是用于高速运动的场合，还需要在型材的背部加装加强筋或者直接把型材固定在加工平整的安装底板上，进一步提升整体的刚性。

　　在实际的设备装配过程中，这类V型槽构件的安装流程也比较简单，先根据设备的机架布局确定型材的安装位置，用T型螺栓把型材固定在机架的横梁或者立柱上，之后用百分表打表调整型材的直线度，保证整根型材的直线度误差控制在0.1mm/1000mm以内，再把配套的V型滚轮滑台卡入V型槽内，手动推动滑台检查全程有没有卡顿、阻力不均的情况，如果有卡顿就微调型材的安装位置，直到滑台运行顺畅为止。和传统的圆形导轨、方形直线导轨相比，这种V型槽铝型材构件的成本更低，安装调试的难度更小，而且本身的铝材质重量轻，不会给设备的运动部分带来额外的负载，对于轻型自动化设备来说是性价比非常高的导向方案。另外，型材表面做了阳极氧化处理，耐磨和防锈性能都能满足一般工业车间的使用环境，不需要额外做表面防护处理，日常维护只需要定期清理V型槽内的切屑、灰尘等杂物，避免杂物卡入滚轮和槽面的接触区域造成磨损加剧即可。很多做小型数控雕刻机、桌面点胶机、自动锁螺丝机的厂家，都会批量采用这类V型槽型材作为设备的线性导向基础件，既能压缩设备的整体制造成本，也能缩短设备的装配调试周期，在中小负载的线性传动场景里，这类构件的应用占比正在逐年提升。
