工业V型槽铝型材线性导轨构件

在非标自动化设备的机架搭建、线性运动模组的导向构件选型中，这类V型槽结构的挤压铝型材是应用频次极高的基础构件，很多做桌面级数控设备、轻型输送线、3D打印运动平台的结构工程师，在方案初期就会优先选用这类成熟的挤压型材做主体框架，省去大量自定义机加工件的开模与铣削成本。从实际使用场景来看，这类V型槽型材最核心的用途是为配套的V型滚轮提供连续平滑的滚动导向面，相比传统的圆柱直线导轨搭配滑块的组合，这种带集成V型槽的铝型材可以同时承担机架支撑与运动导向的双重功能，不需要额外在型材表面加装导轨条，大幅压缩了装配环节的零件数量与调校工作量，尤其适合行程在半米级别的中低速线性运动场景，比如小型雕刻机的X/Y轴运动基座、桌面点胶机的导向横梁、轻型分拣设备的滑动轨道，都能看到这类构件的实际应用。

从设计思路上看，这款型材的截面采用对称式V型槽布局，型材的四个棱边位置都集成了标准90度V型导向槽，槽面的粗糙度与直线度在挤压成型后经过冷拉校直处理，能够保证滚轮在槽内滚动时不会出现卡滞、偏磨的问题；型材本体的截面内部设计了多道纵横交错的加强筋，在保证单位米重较轻的前提下，提升了型材整体的抗弯截面模量，当作为水平横梁使用时，在额定负载下的绕度能够控制在设备运行允许的范围内，不会因为横梁下弯影响运动精度。型材的槽道内部预留了标准的T型螺母安装槽位，在装配时可以直接将螺母滑入槽内，用来固定传感器安装座、行程限位挡块、拖链固定端等附属配件，不需要在型材表面额外钻孔攻丝，调整安装位置时只需要松开螺母就可以沿槽道滑动调整，对于需要反复调试工位位置的实验类设备、小批量定制设备来说，这种设计的适配性非常强。

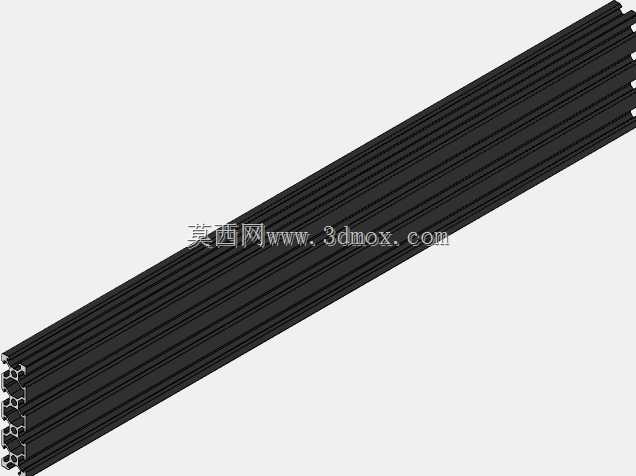

从外形尺寸与安装边界来看，这款型材的截面宽度为80mm，截面高度为20mm，单根标准下料长度为500mm，安装时可以根据实际行程需求，使用专用的铝材切割机对型材进行定长裁切，裁切后的端面不需要做复杂的铣削处理，只要去除毛刺就可以直接用于端盖安装或者型材拼接。在做机架拼接时，相邻两根型材可以使用配套的角码、内置连接件进行垂直或者平行连接，连接后的框架整体刚性能够满足轻型运动设备的负载要求；在安装导向滚轮时，V型槽的夹角与配套滚轮的V型轮缘完全匹配，安装时只需要调整滚轮的偏心轴，就可以消除滚轮与槽面之间的配合间隙，保证运动过程中无反向间隙，提升运动定位的重复精度。

在实际设备运行过程中，这类V型槽铝型材的维护成本也相对更低，因为V型槽的开口朝外，运动过程中滚轮滚动会将落在槽面的少量灰尘、切屑顺着槽面的斜面带出，不会像封闭型直线导轨那样容易因为异物进入滚道造成卡顿或者磨损，对于车间环境洁净度不高的加工类设备来说，这种开放式的导向结构反而有更好的环境适应性。另外，铝型材本身的阳极氧化表面处理层有较好的防锈与耐磨性能，日常使用中不需要额外做涂油防锈处理，长期使用也不会出现表面锈蚀影响外观或者装配精度的问题。很多工程师在做轻型运动模组设计时，会直接选用这类现成的V型槽型材做主体，只需要配套加工对应的滚轮座、驱动端安装板就可以完成整套线性模组的搭建，相比从零开始设计加工导向构件，能够缩短至少六成的结构设计与零件加工周期，同时因为这类型材已经经过了多年的市场应用验证，结构强度与导向精度都有成熟的参数可以参考，不需要做额外的力学性能测试，降低了方案设计的风险。在做安装边界校核时需要注意，型材作为水平导轨使用时，两端的支撑座间距不能超过型材的允许支撑跨度，如果跨距过大需要在型材中间加装辅助支撑点，避免负载下型材绕度过大影响运动平稳性；同时在安装滚轮组件时，要保证同一根导轨上的多个滚轮的V型面与型材槽面完全贴合，避免单个滚轮受力过大造成局部磨损加快，影响整套导向机构的使用寿命。
