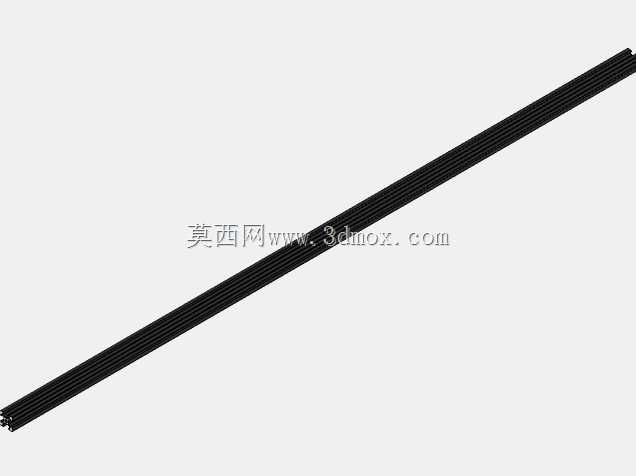

20规格长行程V型导向槽结构件

在自动化生产线、数控加工设备的线性运动单元设计中，这类V型槽结构件是承担滑动导向、承载运动负载的核心基础部件，很多初次接触线性模组设计的工程师容易忽略槽体截面的受力角度设计，实际选型和建模时要结合负载的运动方向、滑动副的摩擦形式来敲定槽体的开口角度与壁厚参数。这款V型槽的截面尺寸为20x20，整体有效长度为1000，属于中等行程的线性导向构件，设计时首先要考虑的是安装边界的适配性：槽体背部通常设计为平直安装面，可直接通过T型螺栓或者压块固定在铝型材框架、钢制安装基座上，安装孔位的间距要结合常用工业铝型材的槽距来设置，避免现场安装时出现孔位错位无法固定的问题。从功能特性来看，V型槽的核心作用是为配套的V型滚轮、滑动滑块提供精准的运动轨迹，槽体的两个斜面经过精加工后，可与滚轮的锥面形成稳定的线接触，相比平导轨的面接触，这种结构的摩擦阻力更小，运动过程中的卡顿概率更低，同时V型结构自带一定的防尘能力，运动过程中滚轮会将槽面附着的细小切屑、灰尘顺着斜面带出，减少杂物进入滑动副造成的磨损，在激光切割设备、3D打印设备的运动轴上，这类V型槽的应用非常普遍，尤其是在中低速、轻负载的线性传动场景下，相比滚珠导轨的成本更低，安装调试的难度也更小。设计这类长尺寸V型槽时，要重点考量型材的直线度公差，1000mm长度的槽体，直线度公差需要控制在每米0.2mm以内，否则运动过程中会出现滑块卡滞、运动精度超差的问题，槽口的倒角设计也不能忽略，两端要做足够的导入倒角，方便滑块或者滚轮的初始装入，避免装配时刮伤配合面。在实际设备应用中，这类V型槽不仅可以作为水平运动轴的导向件，也可以垂直安装作为升降轴的导向结构，垂直使用时要额外考虑槽体的承重变形量，20x20的截面在1000mm跨度下，垂直安装时的端部挠度需要通过有限元核算，若负载超过额定范围，需要在槽体背部增加加强筋或者支撑型材来提升整体刚性。很多工程师在建模时容易忽略槽体的壁厚均匀性，采用挤出工艺生产的这类V型槽，壁厚差需要控制在0.3mm以内，否则挤出冷却过程中会出现翘曲变形，直接影响最终的装配精度，槽面的表面粗糙度也要匹配对应的滑动副，如果是配合滚轮使用，粗糙度达到Ra1.6即可满足要求，如果是配合铜滑块滑动使用，则需要更高的表面光洁度，必要时要在槽面增加淬火层提升耐磨性能。在非标自动化设备的设计中，这类V型槽经常被用来搭建简易的线性移栽机构，比如流水线旁的工件移栽工位、小型雕刻机的运动轴，相比成品线性导轨，这类V型槽可以根据实际需求裁切长度，现场适配的灵活性更高，安装时不需要高精度的导轨安装基准面，通过侧面的顶丝就可以调整槽体的直线度，大幅降低设备的加工与装配成本。建模过程中，要重点还原V型槽的截面细节，包括槽口的倒角、背部的安装定位槽、端面的安装孔位特征，这些细节直接影响后续的工程图输出与生产加工，不能因为是基础配件就简化关键的配合特征，否则后续生产出的零件会出现无法装配的问题。
