120工位圆形回转式针织生产设备

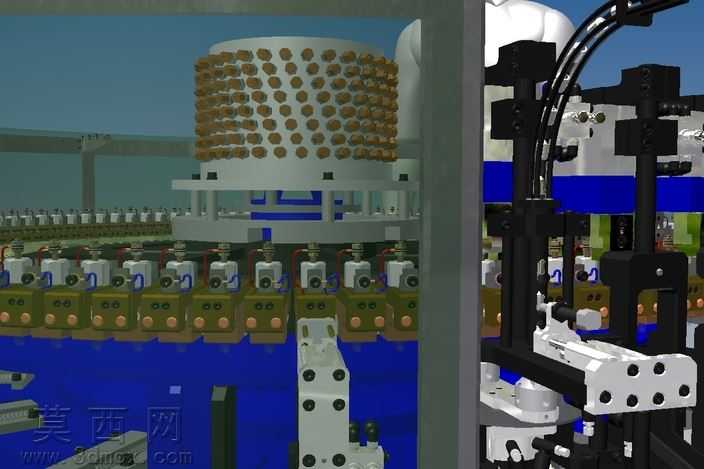

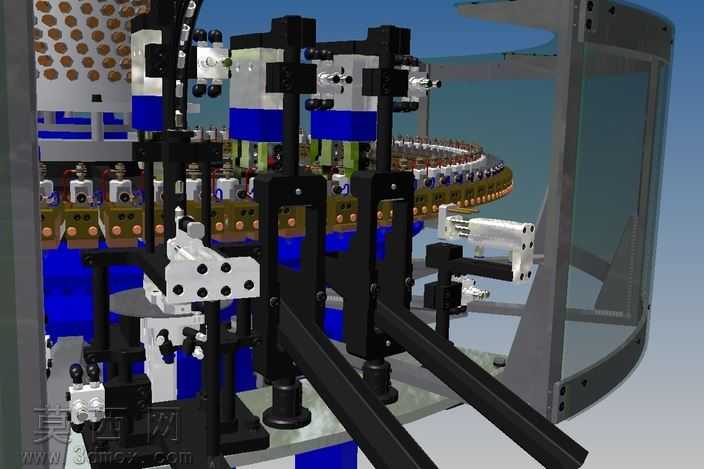

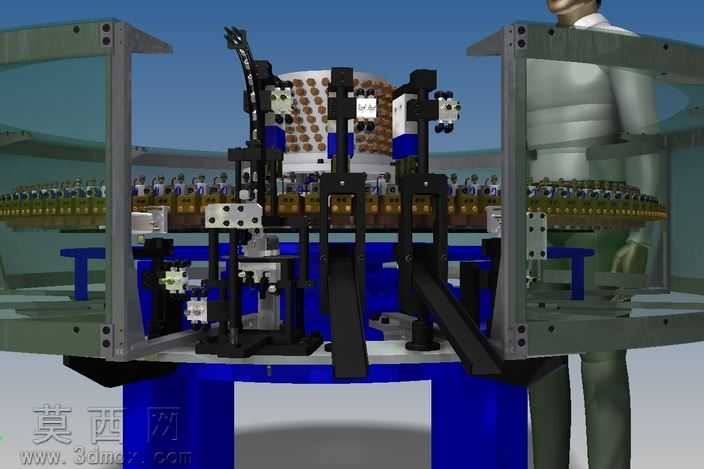

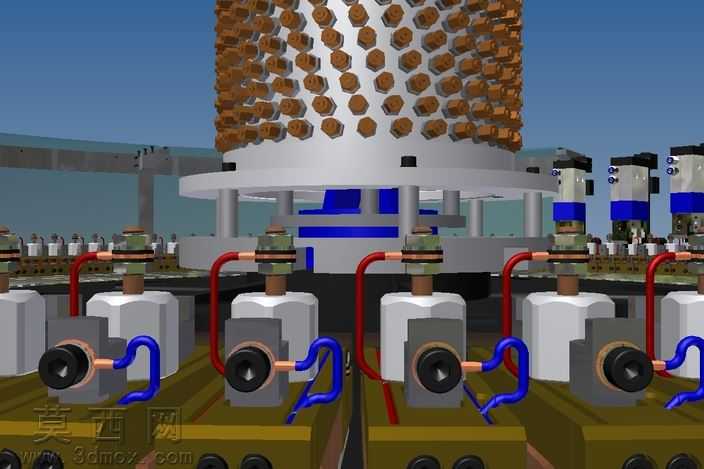

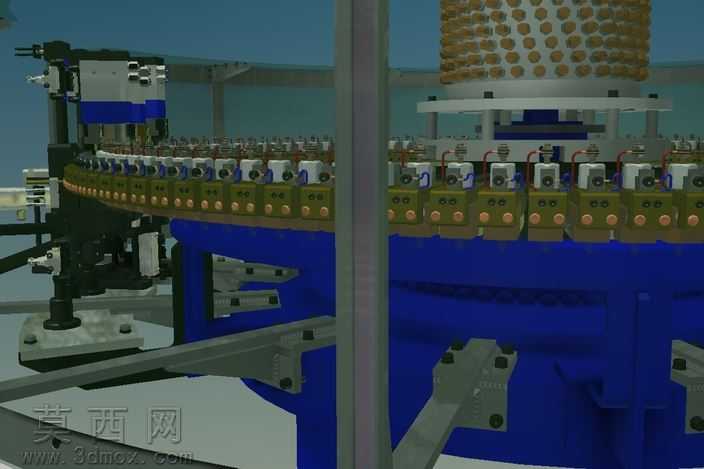

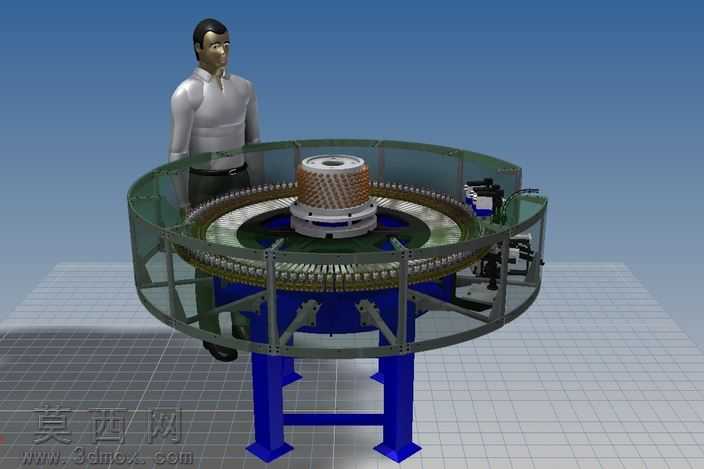

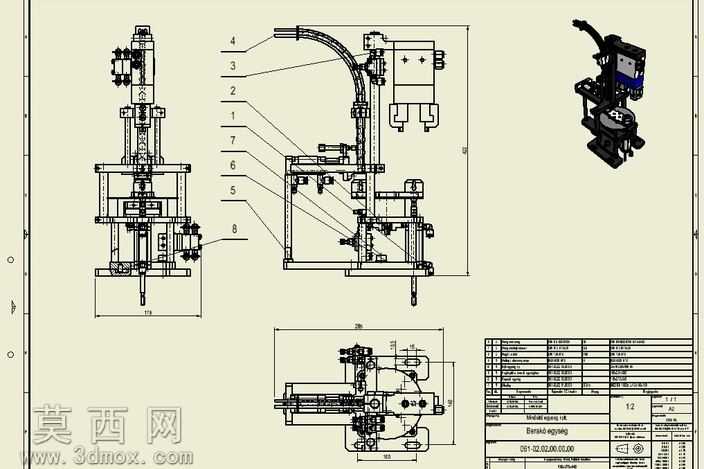

本模型为120工位圆形回转式针织生产设备，采用三维建模软件完成全参数化设计，整体以正圆形回转盘为核心布局，围绕中心主轴均匀排布120个独立作业工位，最大化利用圆形台面的空间优势，适配连续回转式生产的作业逻辑。建模过程中首先完成中心承载主轴的结构搭建，主轴底部采用四足式蓝色焊接机架作为支撑，机架设置横向连接横梁强化整体刚性，支撑脚底部做加宽处理，降低设备运行时的重心偏移风险，保障高速回转状态下的结构稳定性。回转台面外圈设置半透明防护栏结构，既可以观察内部工位的运行状态，也能避免作业过程中异物进入工位区域造成设备卡滞，防护栏采用分段式框架搭配透明面板的设计，建模时对框架的连接节点做了细化处理，还原真实装配的螺栓固定结构。中心工位区域设置核心编织执行组件，组件外层做镂空网格纹理设计，既减轻部件自重，也能适配针织作业的走线需求，每个独立工位都设置了独立的执行模组与定位结构，建模时对工位间的等距排布做了参数化约束，保证120个工位的间距误差控制在合理范围内，避免回转过程中出现工位错位的问题。渲染阶段为不同部件分配了差异化材质：支撑机架采用哑光蓝色金属漆材质，还原工业设备机架的喷涂质感；回转台面采用磨砂金属材质，体现金属加工件的表面质感；防护栏框架采用深灰色金属材质，透明面板采用半透明亚克力材质，调整材质的折射与透明度参数，还原真实防护栏的视觉效果；中心编织组件采用金属与工程塑料搭配的材质设置，区分不同功能部件的材质差异。设计过程中充分考虑了设备的人机交互需求，在模型旁设置了操作人员的比例参考，直观体现设备的整体尺寸与操作高度，方便后续根据人体工程学参数调整设备的台面高度、防护栏开口位置等细节。整体结构采用模块化设计思路，每个工位模组可独立拆卸更换，降低后续的维护成本，回转驱动结构隐藏在台面下方，建模时预留了驱动组件的安装空间，方便后续补充传动系统的细节设计，模型整体结构完整，各部件的装配关系清晰，可用于纺织设备的方案展示、结构验证以及教学演示场景。
