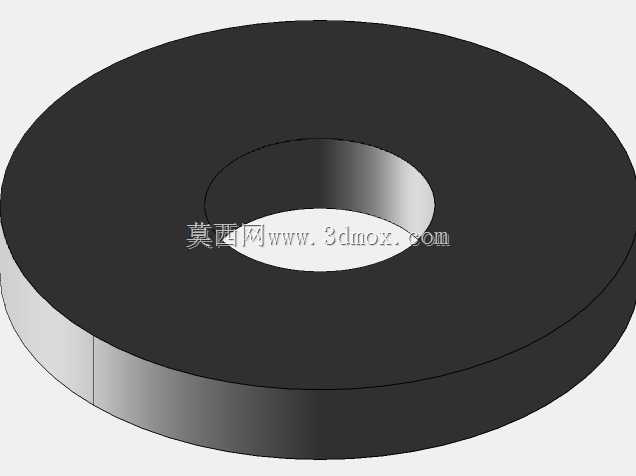

标准规格平槽垫圈结构设计

在各类机械装配场景中，槽垫圈是极为常用的辅助紧固配件，其核心作用是分散螺栓螺母压紧时的接触面压力，避免被连接件表面因局部压应力过大出现凹陷、划伤，同时还能填补装配面的微小平面度误差，补偿螺栓预紧后的少量形变，在振动工况下还能起到一定的防松辅助效果，从小型消费电子设备的内部结构锁附，到大型工业机床的部件拼接，再到自动化生产线的机架装配，几乎所有需要螺纹紧固的位置都能见到这类平垫圈的身影。这款槽垫圈的设计遵循常规平垫圈的受力逻辑，整体采用环形薄片结构，内孔尺寸适配对应规格的螺栓杆径，安装时螺栓可顺利穿过内孔，不会出现卡滞或间隙过大导致的偏心问题，外径尺寸经过受力核算，在常规8.8级螺栓的标准预紧力下，垫圈与被连接件的接触压应力不会超过常见金属板材的屈服强度，避免压溃基材。厚度方向的尺寸选择兼顾了刚性与形变补偿能力，2mm的厚度既不会因为过薄导致受力后轻易变形失去支撑作用，也不会因为过厚占用过多的装配轴向空间，影响螺栓的有效啮合长度。设计过程中首先明确了适配的螺栓规格，内孔15mm的尺寸对应M14规格的外螺纹紧固件，预留了1mm的安装间隙，方便装配时快速对位，即使螺栓与安装孔存在少量位置偏差，垫圈也能顺利套入，降低装配对位的难度。垫圈的两个端面都设计为平整结构，表面粗糙度控制在合理范围，既保证与螺栓头、被连接件表面的充分贴合，避免出现点接触导致的应力集中，也不会因为过高的表面要求增加不必要的加工成本。边缘位置做了微小的倒角处理，去除冲压或车削加工产生的毛刺，避免安装时毛刺脱落掉入设备内部造成隐患，同时也能防止锋利边缘划伤操作人员的手部。在实际选型使用时，需要注意装配边界的匹配：首先是轴向空间，安装位置需要预留至少2.2mm的轴向间隙，保证垫圈放入后螺栓能顺利拧入对应螺纹孔，不会出现因为间隙不足导致的假紧问题；径向方向上，安装位置的沉台或避让空间直径需要大于垫圈外径，保证垫圈能完全平放在支撑面上，不会出现悬空、偏斜的情况。如果是在有腐蚀要求的工况下使用，可以根据需求更换对应材质，比如不锈钢、铜合金或者带表面涂层的碳钢材质，但整体尺寸结构不需要做调整，就能直接适配原有安装位。很多新手结构工程师在做装配设计时，经常会忽略垫圈的尺寸校核，要么选的外径过小，起不到分散压力的作用，要么内孔和螺栓杆径间隙过大，导致垫圈偏心，预紧后一侧压空，反而造成螺栓受力倾斜，时间长了容易出现螺栓断裂的问题。这款垫圈的尺寸比例经过多场景验证，内孔与外径的比值符合通用紧固件的设计规范，在常规的装配预紧力下，受力均匀分布在整个环形接触面上，不会出现局部应力过高的情况。在自动化装配场景中，这种对称环形结构的垫圈也非常适合振动盘上料，没有方向性要求，不需要调整姿态就能顺利套入螺栓，能有效提升自动化产线的装配效率，不会因为结构异形导致卡料、供料不顺畅的问题。在做三维建模时，这类标准件的建模不需要做过多的特殊结构，重点是保证尺寸的准确性，尤其是内孔、外径、厚度三个核心尺寸的公差要符合行业通用标准，倒角和去毛刺特征可以适当简化，但不能遗漏，避免后续出工程图时出现工艺缺失。很多设计人员在调用标准件库时，经常会遇到标准件尺寸与实际采购件不符的问题，这款垫圈的建模完全按照市面流通的常规现货尺寸绘制，不需要额外开模定制，直接采购标准件就能匹配装配，能有效减少采购成本和供货周期。在一些需要经常拆卸维护的设备位置，这类平垫圈还能起到保护被连接件表面的作用，多次拆装也不会因为螺栓转动刮花基材表面，尤其适合铝合金、塑料等硬度较低的基材连接场景，避免螺纹紧固位置反复拆装后出现表面破损，影响外观和连接强度。
