8mm规格平垫片垫圈机械结构设计

在各类机械装配场景中，平垫片垫圈是看似不起眼却直接影响装配可靠性的基础零件，这类环形薄片零件的设计合理性，会直接决定螺纹连接副的预紧力保持效果、被连接件表面防护能力以及整体结构的抗松动性能。做结构设计的工程师大多有过类似经验：如果忽略垫片的尺寸匹配，哪怕螺栓螺母选型完全正确，长期运行后也容易出现预紧力衰减、接触面压溃、密封失效等问题，尤其是在存在振动、温度交变的工况下，垫片的参数选型甚至会成为整套机构可靠性的短板。

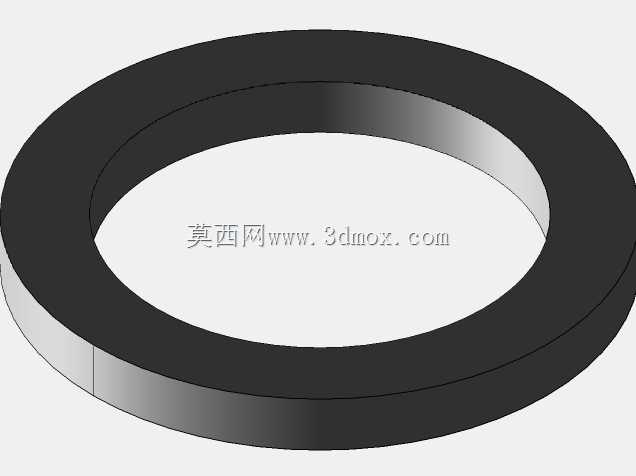

这款平垫片采用等截面环形结构设计，整体为扁平环状，内外圆保持严格同轴，两个端面均为平整加工面，没有额外的防滑齿、密封唇等附加结构，属于最通用的平垫圈类型。从安装边界来看，其内孔适配公称直径8mm的螺纹连接件，安装时可直接穿套在对应规格的螺栓、螺柱或者销轴外侧，垫在螺母/螺栓头与被连接件表面之间。设计这类通用平垫片时，首先要考虑的是内孔与螺纹件的间隙配合：间隙过小会导致安装时卡滞，无法顺利套入，甚至在螺纹件存在轻微尺寸公差时出现装不上的问题；间隙过大则会导致垫片在预紧过程中发生偏移，无法均匀覆盖被连接件的接触面，起不到分散压应力的作用。

从实际功能层面看，这款垫片的核心作用有三个方向。第一是分散连接面的压应力，当螺栓预紧时，螺母或螺栓头与被连接件的接触面积很小，直接拧紧会在被连接件表面产生极大的局部压应力，尤其是当被连接件为铝合金、工程塑料等强度较低的材料时，很容易出现表面压痕甚至局部压溃，导致预紧力无法长期保持，加装平垫片后可以有效扩大接触面积，将局部压应力分散到更大的区域，避免被连接件表面损伤。第二是弥补被连接件的表面平面度误差，在实际加工中，被连接件的安装面很难达到绝对平整，尤其是钣金件、焊接件的安装面，往往存在轻微的凹凸不平，平整的垫片可以填充这些微小的平面度缺陷，让螺纹连接的受力更加均匀，避免因局部接触导致的应力集中。第三是起到防护隔离作用，在不同材质的连接件之间加装垫片，可以避免异种金属直接接触产生的电化学腐蚀，比如不锈钢螺栓连接铝合金构件时，加装对应材质的平垫片可以有效隔离两种金属，降低长期使用中的腐蚀风险；同时在需要频繁拆卸的连接位置，垫片可以承受反复拆装带来的摩擦损耗，保护被连接件的表面不被螺母转动划伤。

在具体应用场景上，这类通用平垫片的覆盖范围极广，小到消费电子的内部结构紧固、3D打印机的运动部件装配，大到工业机器人的关节连接、自动化生产线的机架拼装、普通机床的附件固定，只要用到螺纹紧固件的位置，几乎都能看到这类平垫片的身影。在做整机结构的三维建模时，很多新手工程师容易忽略垫片的建模，觉得零件太小不影响整体结构，但实际上在做装配干涉检查、安装工艺模拟时，如果漏掉垫片，很容易出现预留的螺栓长度不足、螺母拧紧后与周边结构干涉的问题——因为垫片本身有一定厚度，虽然厚度不大，但在精密装配的场景下，这部分厚度会直接影响螺纹的啮合长度，尤其是当多个连接件叠装时，多片垫片的厚度累积甚至会导致螺栓有效啮合长度达不到规范要求，带来连接松脱的安全隐患。

设计这类垫片的三维模型时，需要重点保证几个形位公差的合理性：首先是两端面的平行度，平行度超差的垫片在拧紧后会导致螺栓受到附加的弯曲应力，长期受载下容易出现螺栓疲劳断裂；其次是内外圆的同轴度，如果同轴度偏差过大，安装后垫片会出现一侧偏出接触面的问题，导致受力不均；另外就是端面的表面粗糙度，过于粗糙的端面会导致预紧时摩擦力分布不均，预紧力的控制精度下降，过于光滑则可能在振动工况下出现垫片跟转的问题。从选型匹配的角度，这类平垫片的外径选择需要结合被连接件的材料强度：被连接件材料越软，需要的垫片外径越大，以此降低接触面的压应力，比如连接塑料件时通常会选择大外径系列的平垫片，而连接钢材等高强度材料时，选择标准外径的垫片即可满足使用要求。

在装配工艺层面，这类平垫片的安装也有明确的工程要求：垫片必须平整套在螺纹件上，不能出现倾斜、卡滞，一个连接副上通常只加装一片平垫片，除非有特殊的间隙调整需求，否则不允许多片垫片叠装——多片叠装会导致连接的刚度下降，在振动工况下更容易出现预紧力衰减。另外，平垫片不能替代弹簧垫圈的防松功能，如果是存在强振动、冲击载荷的连接位置，需要搭配弹簧垫圈或者其他防松结构使用，平垫片仅承担分散应力、保护接触面的作用，本身没有防松能力，这也是很多刚入行的结构设计人员容易混淆的点。在做三维装配体设计时，需要准确还原垫片的安装位置，在生成工程图的物料清单时准确统计垫片的规格、数量，避免生产装配时出现漏装、错装的问题。
