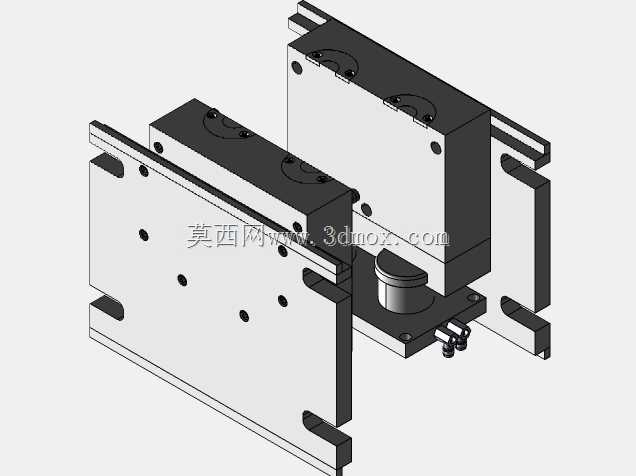

宠物用品注塑聚酯模料模架结构

这套模架结构面向宠物用品注塑生产场景设计，适配聚酯类模料的成型加工需求，在宠物食盆、宠物玩具外壳、宠物笼具配件等小型PET材质制品的批量生产环节中，可直接作为模仁承载基体完成合模、射胶、冷却、开模顶出的全流程动作支撑。从实际生产适配性来看，该结构优先考虑了聚酯材料熔融后流动性偏弱、冷却收缩率稳定的特性，在模板的排布上预留了均匀的冷却水道安装位，合模时的导向定位采用双侧边导柱配合精定位锁块的组合，避免长期高速生产下出现模板错位导致的制品飞边问题。设计过程中没有采用非标定制的特殊模板规格，全部板件选用标准模架的通用厚度与长宽尺寸，安装孔位的排布也符合常用卧式注塑机的码模槽间距要求，生产车间换模时不需要额外加工转接码板，可直接完成装夹固定，大幅缩短换模调试的准备时间。从结构细节来看，动定模板的分型面贴合区域做了0.02mm的研配余量预留，现场装配时可根据模仁的实际加工精度做配磨调整，保证分型面的贴合密封性，避免射胶过程中出现溢料问题。顶出机构的安装位设置在动模侧的中心区域，周边预留了顶针、斜顶的排布空间，针对PET制品常见的薄壁结构，可灵活调整顶出点位，避免顶出过程中制品出现发白、顶穿的缺陷。模板侧边的锁模槽采用通槽设计，适配不同吨位注塑机的码模螺丝规格，上下两侧的吊装孔位置经过重心核算，吊装过程中可保持模架整体水平，不会出现倾斜磕碰导柱的问题。在安装边界的考量上，该模架的整体外廓尺寸适配200吨以内的卧式注塑机容模空间，最大开模行程预留量可满足深度150mm以内的制品脱模需求，不需要额外修改注塑机的拉杆间距或者开模限位参数。导向部件的安装孔做了同轴度公差约束，导柱与导套的配合间隙控制在0.01mm以内，合模过程中可平稳导向，不会出现卡滞、拉伤的问题。针对聚酯材料成型需要的模温控制要求，模板内部的冷却水道距离模仁安装腔的壁厚保持在15-20mm的均匀区间，冷却水循环时可保证模仁表面温度差控制在±3℃以内，避免制品因冷却不均出现翘曲变形。结构上还预留了热流道系统的安装空间，如果生产透明类宠物制品，可直接加装热流道板，不需要对模板主体做二次挖槽加工，减少现场改模的工作量。动模侧的底板做了加厚处理，可承受射胶过程中最大120MPa的模腔压力，不会出现模板弯曲变形导致的制品厚度超差问题。日常生产维护时，模板的各个润滑点都设置在易操作的外侧位置，不需要拆开模板就可以完成导柱、顶出机构的润滑油加注，降低日常维保的操作难度。
