乐高积木零件精密注塑成型模具结构

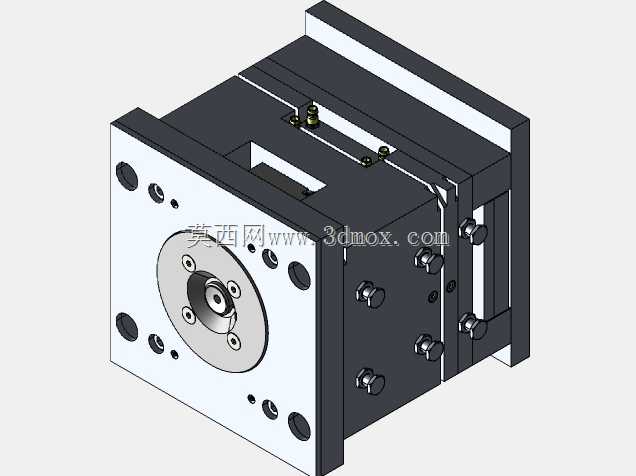

　　这套模具面向小尺寸高精度塑胶零件的批量注塑生产场景，核心适配乐高类拼插积木零件的成型需求，这类零件对尺寸公差、拼插配合精度、外观面光洁度都有极高要求，常规通用注塑模很难稳定满足批量生产下的精度一致性要求。从结构布局来看，模具采用标准两板模模架结构，定模侧设置定位圈与主流道衬套，定位圈外径适配常规注塑机的定位孔尺寸，可直接匹配多数卧式注塑机的安装接口，安装时无需额外加工转接法兰，能缩短模具上机调试的准备周期。定模板与动模板之间设置多组精密导柱导套配合，合模时的定位精度可控制在0.02mm以内，避免合模错位导致的零件飞边、壁厚不均问题，这对小尺寸积木零件的成型至关重要——积木的拼插柱与拼插孔配合间隙通常仅为0.05mm左右，

　　一旦模腔错位，成型后的零件就会出现插接过松或过紧的问题，直接影响拼搭体验。动模侧设置多组顶杆与复位杆，顶杆排布避开零件的外观面与配合面，顶出时受力均匀，不会在零件表面留下明显顶痕，同时复位杆配合弹簧实现合模前的预复位，避免顶杆与定模型腔发生碰撞损坏。模具的冷却水路采用环绕式布局，在定模型腔与动模型芯周边均匀布置水路通道，水路直径与间距匹配小尺寸模腔的热交换需求，可保证模温均匀控制在塑胶原料成型所需的温度区间，减少零件成型后的收缩变形，保证每模次成型的零件尺寸一致性。从安装边界来看，模具整体外形为方正的箱式结构，长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，模具总厚度满足注塑机的最大最小模厚要求，无需额外加装垫板即可完成安装；

　　模具的吊装孔设置在模架两侧的标准位置，可配合常规吊环完成吊装转运，上机时的锁模孔位置也符合通用注塑机的锁模结构标准，无需现场二次配做。在实际生产场景中，这套模具可适配ABS、PS等常用积木塑胶原料，成型周期可控制在15秒以内，每模次可成型多件积木零件，满足大批量生产的效率要求；模具的型腔与型芯采用镶拼式结构，易磨损的成型部位单独制作镶件，长期生产出现磨损后可快速更换镶件，无需整体报废模架，大幅降低后期维护成本。模具的排气槽开设在分型面的熔体末端位置，排气深度控制在0.02mm以内，既可以快速排出型腔内的空气，避免零件出现烧焦、缺胶问题，又不会产生明显飞边，减少后续去飞边的人工工序。在流道设计上，采用平衡式分流道布局，

　　从主流道到各个型腔的流道长度、截面尺寸完全一致，保证熔体可以同时填充到各个型腔，让同模次成型的所有零件填充状态一致，避免出现个别零件缺胶、个别零件过保压的问题。乐高类积木零件的核心要求是拼插配合的互换性，这套模具在设计时就将所有成型尺寸的公差控制在IT7级精度以内，成型后的零件拼插柱外径、拼插孔内径的尺寸波动范围不超过0.03mm，可保证任意两个同规格零件都能顺畅拼插，配合力度均匀，不会出现松脱或卡滞的问题。模具的锁模结构除了导柱导套定位外，还在模架四周设置了精定位块，进一步提升合模时的刚性与定位精度，在高速注塑、高压保压的工况下也不会出现模腔偏移，保证长期生产的精度稳定性。
