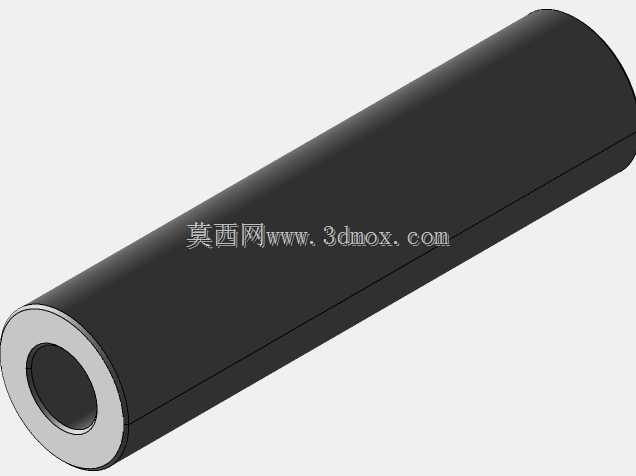

40mm规格空心圆柱铝制间隔垫片

在自动化装配线、3D打印设备框架搭建、小型传动机构装配、电子设备内部结构固定等场景中，这类空心圆柱铝垫片是出镜率极高的间隔类零件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往直接调用标准件库的通用模型，到实际装配阶段才会出现配合公差不匹配、支撑强度不足、轴向窜动超差等问题。这款40mm长度的铝制垫片，采用6061铝合金作为基础加工材质，相比钢制垫片重量降低三分之二以上，同时具备足够的抗压强度，在非重载的支撑、间隔场景下完全可以满足使用需求，表面自然氧化后能形成致密的氧化层，在常规车间环境下不易出现锈蚀问题，不需要额外做表面镀层处理，加工成本也能得到有效控制。从结构设计逻辑来看，这款垫片采用等壁厚空心圆柱结构，内外圆同轴度公差控制在0.02mm以内，两端面做了精车处理，平面度公差不超过0.01mm，端面与内孔轴线的垂直度公差控制在0.015mm，这样的公差设计可以保证垫片在安装后不会出现偏斜，支撑面受力均匀，不会因为端面倾斜导致被连接件出现附加应力。很多工程师在设计这类垫片时容易忽略内孔与穿装螺栓的间隙配合设计，这款垫片的内孔尺寸按照常用的M6、M8螺栓做了适配，单边间隙控制在0.2mm左右，既可以保证螺栓顺利穿入，又不会因为间隙过大导致垫片在径向出现过大的窜动量，避免设备运行过程中因为振动导致垫片移位。在实际安装场景中，这款垫片主要用于两个被连接件之间的轴向间隔，比如在3D打印机的光轴安装座与型材框架之间，加装这款垫片可以调整安装座的轴向位置，保证光轴的平行度符合传动要求；在小型传送带的辊筒安装端，垫片可以填充轴承座与机架之间的间隙，避免辊筒在运行过程中出现轴向窜动，保证传送带运行平稳不会跑偏；在电子设备的PCB板安装场景中，铝垫片还可以起到一定的散热作用，将PCB板上功率元件产生的热量通过垫片传导到设备金属外壳上，降低元件的工作温度。设计这类垫片的时候，需要提前确认安装边界的尺寸：垫片的总长度为40mm，也就是安装后可以提供40mm的轴向间隔距离，外圆尺寸根据受力需求设计，在满足穿装螺栓的前提下，外圆直径越大，支撑面的接触面积就越大，单位面积的压强就越小，对于铝制垫片来说，在100N以内的轴向载荷下，外圆比内孔大4mm的壁厚设计就完全可以满足强度要求，不会出现压溃变形的问题。另外在建模过程中，需要注意两端面的倒角处理，内孔两端做0.2mm的45度倒角，既可以去除加工产生的毛刺，又可以引导螺栓顺利穿入，外圆两端做0.3mm的45度倒角，避免安装过程中锋利的边缘划伤操作人员或者损坏相邻零件的表面。很多新手建模时会直接拉伸一个空心圆柱就完成设计，忽略倒角、公差标注这些细节，到实际加工环节就会出现各种装配问题，比如毛刺残留导致垫片安装不到位，没有倒角导致螺栓穿入时刮伤螺纹表面。在不同的应用场景下，这款垫片的选型也有对应的注意点：如果是用于有导电要求的接地连接场景，6061铝合金的导电性能完全满足要求，不需要额外做表面绝缘处理；如果是用于有绝缘要求的安装场景，可以在垫片表面做硬质阳极氧化处理，氧化层厚度控制在0.02mm左右就可以达到足够的绝缘强度，同时不会过多影响尺寸配合精度。在传动机构的轴向定位场景中，这类铝垫片还可以和调整垫片配合使用，通过增减不同厚度的薄垫片来调整轴向间隙，而这款40mm的垫片作为基础间隔件，可以减少薄垫片的叠加数量，避免多层垫片叠加导致的累计公差过大问题。从加工工艺角度来说，这款垫片适合采用自动车床一次加工成型，棒料送料后一次完成外圆车削、内孔钻孔、端面车削、倒角加工，加工效率高，尺寸一致性好，适合批量生产，单件加工成本可以控制在很低的水平，适合设备量产时的批量采购或者自制。在建模的时候，需要把模型的基准设置在垫片的一个端面上，轴线与坐标系的Z轴重合，这样在装配的时候可以直接通过同轴配合、端面重合配合快速完成装配约束，不需要额外调整模型的方位，提高装配设计的效率。另外需要注意，这类铝垫片不适合用于重载冲击的场景，比如冲床的模具间隔、重型吊装设备的连接间隔，这类场景需要选用强度更高的钢制垫片，而在轻工设备、电子设备、小型自动化设备中，这款铝垫片的性能完全可以覆盖使用需求，同时兼顾轻量化和成本优势。
