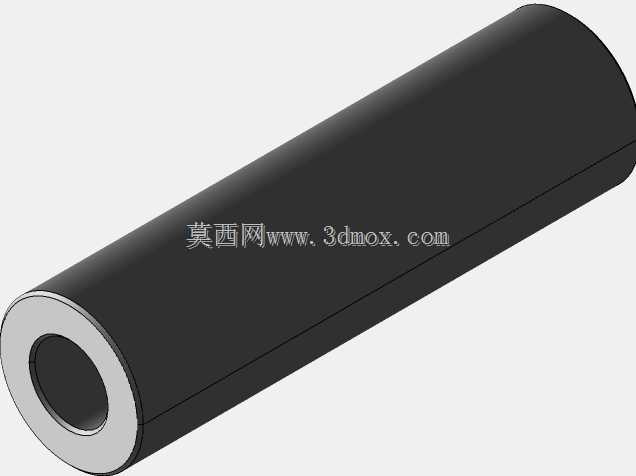

35mm规格空心圆柱铝制衬垫结构

　　同材质的衬垫能和铝型材的热膨胀系数保持一致，在设备运行产生温度变化时，不会因为热胀冷缩量差异导致连接松动。从设计思路来看，这类衬垫采用等壁厚空心圆柱结构，没有多余的异形结构，是因为这类通用间隔件需要适配大量不同的安装场景，规则的圆柱外形既方便车削加工快速量产，也能在安装时不需要考虑周向定位，直接套入对应的螺栓或者定位轴上即可完成装配，大幅降低现场装配的操作难度。其外径35mm的尺寸边界，是适配常用的M20-M24规格螺栓连接场景设计的，对应的内孔尺寸留足了螺栓穿入的间隙，同时保证足够的壁厚来承受轴向的预紧压力，不会在螺栓拧紧时出现衬筒被压溃变形的问题，长度方向的尺寸则是根据常见的板件间隔、轴系定位间隙做的通用规格，在各类自动化装配线、非标设备机架搭建以及3D打印设备运动模组的装配环节里，这类空心圆柱铝制衬垫是出镜率极高的小尺寸结构件，很多刚入行的结构设计人员容易忽略这类小零件的设计细节，往往在装配调试阶段才发现因为衬垫的尺寸公差、材质选型不对，导致运动部件卡滞、连接部位预紧力不足，甚至出现长期运行后衬垫变形移位的问题。这类衬垫的核心作用，是在螺栓连接、轴系定位、板件间隔的场景里，提供精准的轴向间隔支撑，同时利用铝材质的质轻、耐腐蚀、易加工特性，降低整体结构的重量负担，相比钢制衬垫，铝制衬垫在不需要承受大径向载荷的间隔场景里，能有效减少装配应力，避免不同金属接触时的电化学腐蚀问题，尤其是在铝型材框架的装配场景中，

　　在实际选型时如果遇到间隔尺寸不符的场景，也可以通过端面车削快速调整长度，不需要重新开模或者定制加工。在打印机的运动导轨安装场景中，这类衬垫会被垫在导轨安装面和设备机架之间，用来调整导轨的平行度，抵消机架加工带来的平面度误差，因为铝材质的质地相对较软，在拧紧安装螺栓时，衬垫的端面可以产生微小的形变来贴合两个安装面，保证导轨安装后的直线度，不会因为硬接触导致导轨产生内应力，影响运动滑块的顺畅度。在激光设备的光路调整架装配中，这类衬垫用来间隔不同的光学镜片安装板，通过搭配不同长度的衬垫，可以快速调整镜片之间的光程距离，铝材质的良好导热性还能将镜片工作时吸收的少量热量快速传导到机架上，避免镜片因为局部过热产生形变影响光路精度。

　　在CNC加工中心的工装夹具装配里，这类衬垫可以作为定位销的间隔套，调整定位销的伸出高度，适配不同厚度的工件装夹需求，相比钢制隔套，铝衬垫不会刮伤定位销的表面，也不会在反复拆装后出现锈死粘连的问题，方便后期的维护更换。在线性运动模组的滑块限位场景中，这类衬垫可以套在限位螺栓上，作为硬限位的缓冲接触块，铝材质的适中硬度既不会在碰撞时撞坏滑块的端面，也能提供足够的支撑强度保证限位位置的准确性，长期碰撞后也不会出现碎裂的问题。设计这类衬垫时，需要重点控制内孔和外圆的同轴度公差，以及两个端面的平行度公差，如果同轴度偏差过大，套在螺栓上时会出现偏斜，导致连接部位的预紧力分布不均，容易出现螺栓松动的问题；如果两个端面的平行度不够，

　　拧紧后会产生侧向的分力，导致被固定的板件或者导轨出现倾斜，影响设备的装配精度。同时内孔的尺寸要比适配的螺栓大0.2-0.5mm，既保证安装时可以顺利穿入，也避免间隙过大导致衬垫在运行过程中出现径向窜动，外圆的尺寸则要比对应的螺栓头或者垫片外径小1-2mm，保证压紧力可以完全作用在衬垫的端面上，不会出现压空的问题。表面处理方面，这类铝衬垫一般采用本色阳极氧化处理，在表面形成一层致密的氧化层，提高表面的硬度和耐腐蚀性，避免在潮湿的车间环境中出现氧化发黑的问题，同时氧化层的润滑性也能让衬垫在拆装时更容易滑入安装位置，不会出现卡滞。很多设计人员在选用这类衬垫时，容易忽略壁厚的校核，盲目选用薄壁的衬垫来减轻重量，实际上在螺栓预紧力较大的场景中，过薄的壁厚会导致衬垫出现轴向的塑性变形，使用一段时间后连接预紧力下降，出现部件松动的问题，35mm外径的规格对应的壁厚一般保持在5-8mm区间，就能满足绝大多数常规工业场景的轴向承载需求，不需要额外做加强结构。在路由器这类通讯设备的机架内部装配中，这类铝衬垫还可以用来间隔电路板和安装板，既提供足够的绝缘间隙（搭配绝缘垫圈使用），也能将电路板上芯片产生的热量通过衬垫传导到金属机架上，起到辅助散热的作用，相比塑料隔柱，铝衬垫的抗老化性能更好，在设备长期运行的温度环境下不会出现脆化断裂的问题，提升设备的长期运行可靠性。
