微型深沟滚珠轴承8x16x5规格结构设计

　　做了十几年机械结构设计，经手的小规格轴承选型没有一千也有八百，这次做的这款内径8mm、外径16mm、厚度5mm的微型滚珠轴承，是针对轻载高速旋转工况做的适配设计，最早是给桌面级3D打印机送丝机构的导轮做配套，后来发现小型线性模组的从动轮、桌面雕刻机的主轴辅助支撑、甚至小型打印机走纸辊的端部支撑都能用，适配场景比最初预想的宽很多。

　　做这个结构的时候最先卡的是安装边界，毕竟尺寸太小，常规轴承的密封结构如果照搬标准件，很容易出现内圈和外圈的轴向窜动超差，或者滚动体的保持架挤占有效滚道空间的问题。首先定的是内外圈的配合公差，内圈和旋转轴的配合选的是过渡偏紧的配合，毕竟这类小轴承大多用在轻载场景，不需要过盈量太大的压装，避免内圈撑大导致径向游隙变小，高速转动的时候出现卡滞；外圈和安装座孔的配合选的是过渡偏松的间隙配合，方便拆装更换，毕竟这类微型轴承属于易损件，很多桌面设备的维护空间很小，不能做太复杂的拆卸结构。

　　滚道的曲率设计是核心，一开始按常规深沟球轴承的滚道曲率取滚动体直径的52%，做运动仿真的时候发现，当承受少量轴向力的时候，滚动体和滚道的接触应力集中在边缘，很容易出现早期点蚀，后来把内外圈滚道的曲率调整到滚动体直径的53.5%，稍微放大一点滚道的曲率半径，既保留了深沟结构承受一定轴向力的能力，又让接触应力分布更均匀，同时不会因为曲率差太大导致滚动体运转时的滑动摩擦增加。滚动体的数量也反复核算过，这个尺寸规格下如果放太多钢球，保持架的梁宽会太窄，强度不够容易断；放太少的话单颗钢球承受的载荷太大，额定动载荷会掉太多，最后定的7颗钢球的排布，保持架用的是浪形冲压保持架，厚度控制在0.3mm，刚好卡在内外圈的挡边之间，不会出现轴向窜动，同时预留了足够的润滑脂存储空间。

　　实际应用里要注意，这类小尺寸轴承不能承受大的冲击载荷，之前有客户把它用在小型冲压设备的送料辊上，冲头下压的瞬间冲击力直接把保持架砸变形了，后来换成带加厚挡边的型号才解决。另外安装的时候不能直接敲击内圈或者外圈，必须用同轴的压套均匀施压，不然很容易出现内外圈倾斜，导致旋转的时候阻力变大，温升过快。很多做小型自动化设备的工程师容易忽略这类微型轴承的润滑，觉得尺寸小不需要太多润滑，其实不然，因为这类轴承的运转转速往往很高，很多场景下转速能到上万转，如果润滑脂填充量不够，或者用了黏度太高的润滑脂，很容易出现温升过高导致润滑脂干结，轴承提前失效，一般填充量控制在轴承内部空腔的30%左右就足够，用低黏度的高速轴承脂最合适。

　　从安装边界来说，轴肩的高度不能超过内圈的挡边高度，座孔的台肩高度也不能超过外圈的挡边高度，不然拆卸的时候拉马没法卡住内外圈，只能硬撬，很容易把配合面撬坏。另外如果是用在有少量粉尘的场景，比如桌面雕刻机的工况，最好在轴承外侧加一个薄的防尘盖，不用接触式的密封圈，不然密封圈的摩擦阻力会增加运转扭矩，影响高速性能，非接触式的防尘盖刚好能挡住大部分粉尘，又不会带来额外的摩擦阻力。

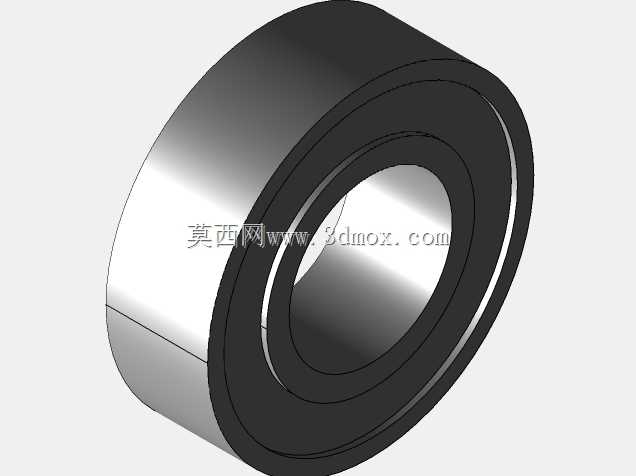

　　做这个三维结构的时候，把所有的倒角、圆角都做了还原，包括内圈的装配倒角、外圈的安装引导倒角，还有滚道和挡边之间的过渡圆角，这些细节很多网上下载的模型都省略了，但实际做装配干涉检查的时候，这些圆角恰恰是最容易出干涉的地方，比如轴端的倒角如果和轴承内圈的倒角不匹配，压装的时候就会出现轴顶到内圈挡边的情况，导致轴承装不到位。另外模型里也还原了径向游隙的数值，虽然在装配体里看起来是微小的间隙，但做运动仿真的时候，这个游隙会直接影响旋转精度的仿真结果，如果把模型做成零间隙的理想状态，仿真出来的旋转阻力、温升数据都会和实际情况差很多。

　　很多刚入行的工程师选这类小轴承的时候，只会看内径外径厚度三个尺寸，忽略了径向游隙的组别、保持架的材质、密封形式这些参数，最后装上去才发现要么转不动，要么用没多久就坏了。其实这类微型滚珠轴承的核心就是在极小的尺寸空间里，平衡承载能力、旋转精度、运转阻力和使用寿命这几个互相制约的参数，没有绝对最优的设计，只有最适配工况的选型和结构调整。比如用在无人机舵机上的同尺寸轴承，就需要更高的旋转精度和更小的启动扭矩，这时候就要选P5级精度的组别，游隙选C2组的小游隙；如果是用在传送带的从动辊上，对精度要求不高，就可以选普通级精度，C3组的大游隙，哪怕环境温度高点也不会卡滞。
