微型深沟滚珠轴承5x16x5结构设计

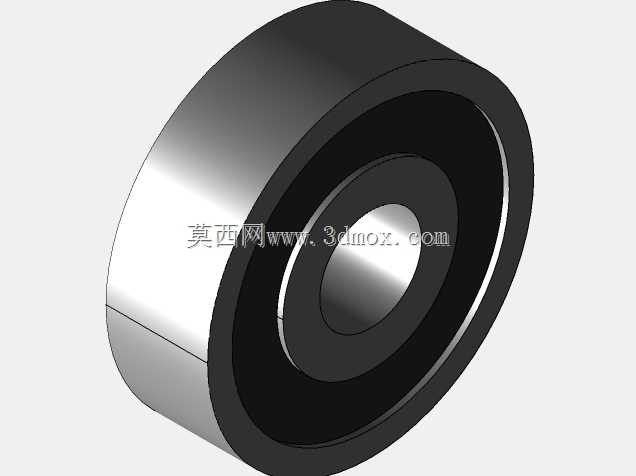

在桌面级3D打印设备的送料辊支撑结构、小型线性模组的导向轮转轴、办公打印设备的走纸辊定位端这类对安装空间有严格限制的轻载传动场景中，小尺寸深沟滚珠轴承的选型合理性直接决定了运动副的运行稳定性与使用寿命。这款内孔直径5mm、外径16mm、宽度5mm的微型滚珠轴承，正是针对这类紧凑安装空间的旋转支撑需求完成的结构设计，建模过程完全遵循滚动轴承的通用设计规范，对内外圈滚道曲率、滚珠排布间隙、保持架定位结构都做了符合工程实际的还原。

从实际使用场景来看，这类微型轴承的径向载荷承载能力适配轻载高速的旋转工况，比如桌面CNC设备的小型手轮转轴、小型激光雕刻机的导向轮支撑、自动化送料机构的从动辊定位端，都能见到同规格轴承的应用。设计过程中首先确定的是安装边界尺寸：内孔与5mm直径的转轴采用过渡配合，安装时可通过轴用挡圈或者轴肩完成轴向定位，外圈与16mm孔径的安装座孔采用间隙配合，方便拆装维护，5mm的轴向宽度意味着安装位的轴向预留空间不需要超过6mm，完全适配薄型安装板、小型结构件的布局需求，不会出现轴承突出安装面干涉周边结构的问题。

结构设计上，内外圈的滚道采用圆弧截面设计，滚道曲率半径略大于滚珠半径，保证滚珠在滚道内滚动时既有足够的接触面积承载径向力，又不会因为曲率匹配度过大导致滚动摩擦阻力升高。滚珠的排布数量经过合理计算，在16mm的外圈内径范围内均匀排布，相邻滚珠之间的保持架采用浪形冲压结构的简化建模，既保证滚珠之间不会出现直接接触摩擦，又不会额外占用过多径向空间，符合微型轴承保持架的实际结构特征。建模时对内外圈的倒角做了符合行业规范的处理，内圈两端、外圈两端都设置了微小的安装倒角，既可以避免安装时锐边刮伤转轴或者安装座的配合面，也能在装配时起到导向作用，降低装配难度。

很多刚接触小型设备结构设计的工程师，在选型这类微型轴承时容易忽略安装配合的公差要求，要么把内孔和轴的配合做的过紧，导致轴承安装后转动卡滞，预紧力过大提前磨损，要么把外圈和座孔的配合做的过松，运行过程中出现外圈跑圈的问题，磨损安装孔位。这个三维模型在建模时还原了轴承的真实外形尺寸，结构设计师在做装配干涉检查时，可以直接将模型导入装配体，验证安装位的周边间隙是否足够，比如轴承外圈和周边的走线槽、结构加强筋是否存在干涉，轴承端面和相邻的传动轮、挡圈是否有足够的安装间隙，不需要再手动绘制简化的轴承占位模型，能有效减少设计阶段的尺寸核对工作量。

从功能特性来看，这类微型深沟球轴承主要承受径向载荷，在轻载场景下也可以承受一定比例的轴向载荷，适合转轴存在少量轴向窜动的使用场景，比如小型皮带传动的从动轮支撑，皮带张紧时带来的少量轴向力可以通过轴承的滚道接触承受，不需要额外设置轴向定位的推力轴承，进一步简化整体结构。模型的结构细节还原度足够支撑工程演示、装配模拟、运动仿真的需求，在做设备的运动仿真时，可以给轴承设置正确的转动副约束，模拟真实的转动状态，验证整个传动机构的运动逻辑是否顺畅，不会出现因为模型结构简化导致的运动干涉误判。

在小型非标自动化设备的设计中，这类标准件的三维模型准确性直接影响整体设计效率，很多设计师在布局阶段会用简化的圆柱体代替轴承，等到后期细化结构时才发现预留的安装空间不足，或者配合尺寸存在偏差，导致整体结构需要反复修改。这个模型严格按照实际产品的尺寸参数构建，内外圈的壁厚、滚道的位置、倒角的尺寸都符合行业通用标准，设计师在选型阶段就可以直接调用，提前规划好安装位的尺寸，把轴肩的高度、座孔的挡边位置都按照模型的尺寸做匹配设计，避免后期出现结构修改的问题。同时对于三维建模学习者来说，这个模型也可以作为滚动轴承建模的练习参考，通过拆解模型的内外圈、滚珠、保持架结构，理解深沟球轴承的结构组成，掌握旋转类标准件的建模思路，理解配合尺寸、安装边界在结构设计中的重要性，避免建模时只关注外观而忽略实际工程应用的尺寸要求。
