微型深沟滚珠轴承三维结构设计

在精密传动结构的设计选型过程中，小尺寸滚珠轴承往往是决定设备运行精度与寿命的核心基础零件，这类小规格轴承常被应用在小型伺服输出端、3D打印机送丝机构、精密检测仪器转轴、小型机器人关节传动位、办公自动化设备走纸辊等对安装空间有严格限制的场景中，承担径向载荷为主、兼顾少量轴向载荷的旋转支撑作用，降低轴系运转过程中的摩擦阻力，约束转轴的轴向与径向窜动，保证旋转部件的回转精度。

从结构设计逻辑来看，这类微型滚珠轴承采用经典的深沟滚道构型，内圈与外圈的滚道曲率略大于滚珠直径，保证滚珠在滚道内可以顺畅滚动，同时保留足够的接触面积分散载荷。保持架采用冲压金属结构，均匀分隔每一颗滚珠，避免滚珠之间直接接触产生额外摩擦与磨损，同时保证所有滚珠沿滚道圆周均匀分布，让载荷可以均匀传递到每一个滚动体上，避免局部应力集中导致的早期失效。两侧的密封结构采用接触式橡胶密封，既可以阻挡外界的粉尘、碎屑进入轴承内部污染润滑脂，也可以防止轴承内部填充的润滑脂在高速运转过程中甩出，延长轴承的维护周期，在洁净度要求较高的办公设备、精密仪器场景中，这种密封结构还能避免润滑脂渗漏污染周边的精密零件。

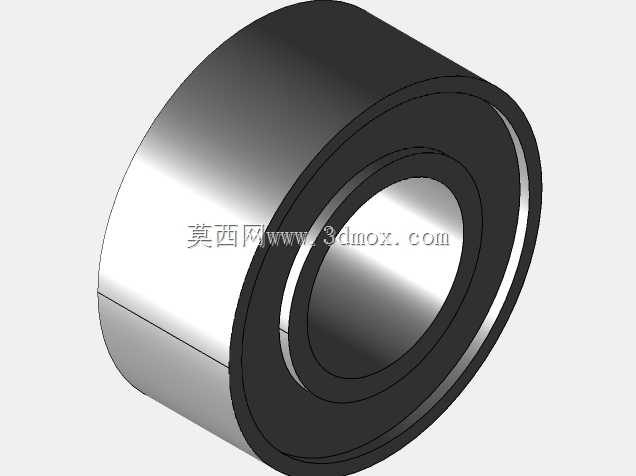

从安装边界来看，该轴承的内圈孔径为5mm，适配直径5mm的光轴安装，安装时轴的配合公差一般选取h6或者js5级，保证内圈与轴之间无相对滑动，避免跑内圈的磨损问题；外圈外径为10mm，适配安装座的10mm安装孔，孔的公差一般选取H7级，保证外圈可以顺利压入同时不会出现外圈打滑的跑外圈问题；轴承的总宽度为4.2mm，安装时需要预留的轴向空间不小于4.5mm，轴肩与座孔的挡肩高度不能超过轴承内圈与外圈的倒角尺寸，避免安装时挡肩与轴承端面干涉，导致轴承无法安装到位，出现运转卡滞的问题。

在实际建模过程中，需要重点还原滚道的曲率参数，滚道的沟曲率半径一般取滚珠直径的0.52-0.53倍，既保证滚珠与滚道的接触应力在材料许用范围内，也不会因为沟曲率过大导致轴承的轴向承载能力下降。滚珠的数量根据节圆直径计算，这类小尺寸轴承一般布置7-9颗滚珠，保证载荷均匀分布的同时，不会因为滚珠数量过多导致保持架的结构强度不足。建模时需要注意内圈、外圈的倒角尺寸，一般为0.2mm的45度倒角，既可以去除加工过程中的毛刺，也可以在安装时起到导向作用，避免压装过程中刮伤轴或者安装孔的配合面。密封盖的结构需要还原与内圈外圈的配合槽，密封唇与内圈的接触压力需要控制在合理范围，压力过大会增加运转阻力，压力过小则会失去密封效果。

在实际应用场景中，这类微型轴承的运转转速上限较高，在脂润滑条件下可以达到每分钟上万转的转速，完全满足小型伺服电机、小型传动机构的转速需求。在选型时需要注意，当轴系存在较大的轴向载荷时，需要成对使用这类轴承，采用背对背或者面对面的安装方式，抵消双向的轴向载荷，避免单个轴承承受过大的轴向力导致滚道压痕、早期失效。在装配过程中，压装轴承时需要使用专用套筒，压力直接作用在需要压入的套圈端面上，不能通过滚动体传递压力，避免压伤滚道与滚珠，导致轴承运转时出现异响、精度下降的问题。装配完成后需要手动旋转轴承外圈，检查是否存在卡滞、异响的问题，确认安装到位后再填充适量的润滑脂，保证轴承在全生命周期内的顺畅运转。
