户外便携折叠式木炭烧烤炉结构设计

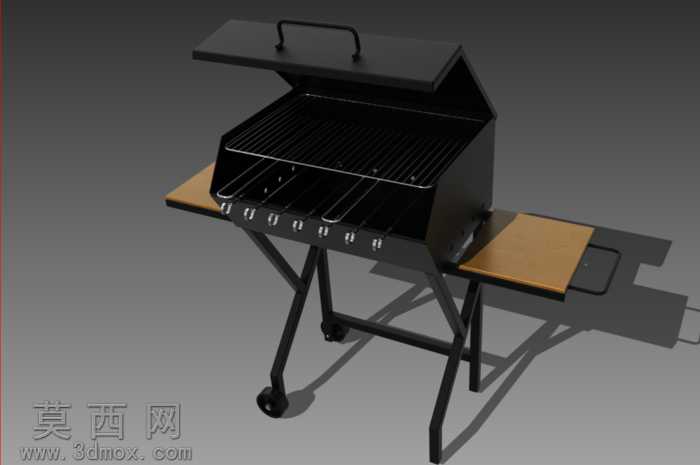

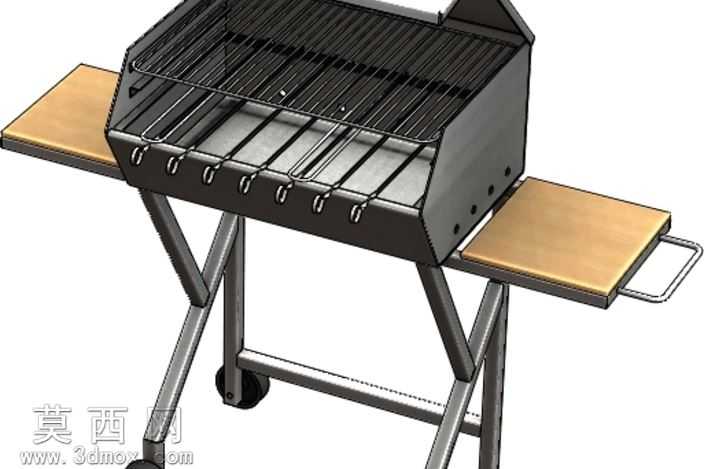

本作品为户外使用的折叠式木炭烧烤炉三维建模成果，采用SolidWorks2014完成全参数化建模与装配设计，建模过程严格遵循实际产品的生产装配逻辑，对每一处结构细节都做了精准还原。首先从炉体主体结构开始搭建，炉身采用钣金折弯工艺的建模思路，还原了冷轧钢板材质炉腔的壁厚、折弯圆角与焊接衔接位，炉盖通过背部的铰接结构与炉身连接，顶部设置一体化冲压成型的提手，方便开合与短途搬运，炉盖与炉身的贴合处做了止口结构设计，既可以减少烤制过程中的热量流失，也能避免木炭灰烬从缝隙溢出。炉腔内部设置了可拆卸的烤网支撑结构，烤网采用圆钢交叉焊接的网格形态建模，还原了网格的疏密间距与边缘包边结构，烤网下方预留了木炭盛放区域与通风间隙，保证木炭燃烧时的氧气供给。炉体正面设置了多组可抽拉的炭床调节拨杆，通过滑动结构可以调整炭床与烤网的间距，以此控制烤制时的温度，适配不同食材的烤制需求。炉体两侧设置了可折叠的木质置物台，置物台采用金属包边结构，通过铰接支架与炉身连接，使用时可展开放置食材与工具，收纳时可向下折叠贴合炉身，大幅缩小收纳体积。炉体下方的支架采用X型交叉折叠结构，支架管材采用方管截面建模，交叉处设置铰接转轴，展开后可形成稳定的三角支撑结构，其中一侧支架底部安装了两个万向脚轮，方便在平整地面移动烧烤炉，另一侧为固定支脚，放置时可保证整体稳定性不会滑动。渲染阶段采用哑光黑色金属材质还原炉身的喷塑表面质感，侧边置物台赋予浅棕色实木纹理材质，支架部分做了磨砂金属质感处理，场景中添加了柔和的环境光与方向光，模拟户外自然光下的产品展示效果，同时渲染出结构在地面的自然投影，增强模型的真实感。整体设计兼顾了户外使用的便携性、结构稳定性与实用功能性，折叠后体积小巧便于车载运输，展开后操作空间充足，可满足多人户外烧烤的使用需求，建模过程中对所有活动结构都做了干涉检查，确保折叠、抽拉、开合等动作都可以顺畅完成，不存在结构冲突问题。
