分形多孔立方镂空结构几何造型

这类分形镂空立方结构，最早是数学领域的经典几何构造，现在在3D打印相关的结构验证、轻量化设计场景里有很实际的参考价值。做这类结构建模的时候，首先要明确层级迭代的逻辑，从基础立方体单元出发，每一级迭代都要遵循固定的挖除规则，保证三个轴向的结构完全对称，避免出现某一方向壁厚不均的问题，这一点对于后续3D打印成型至关重要，壁厚差过大会导致打印过程中出现翘曲、局部坍塌的缺陷。

从实际应用场景来看，这类结构可以作为轻量化填充结构的验证样件，用来测试不同迭代层级下结构的比强度、孔隙率与承压能力的对应关系，在航空航天零部件的轻量化填充、工业缓冲结构的构型设计里，这类自相似分形结构的力学表现比规则网格填充更有优势，它能在相同孔隙率的前提下，让应力在结构内部更均匀地传导，避免局部应力集中导致的结构失效。

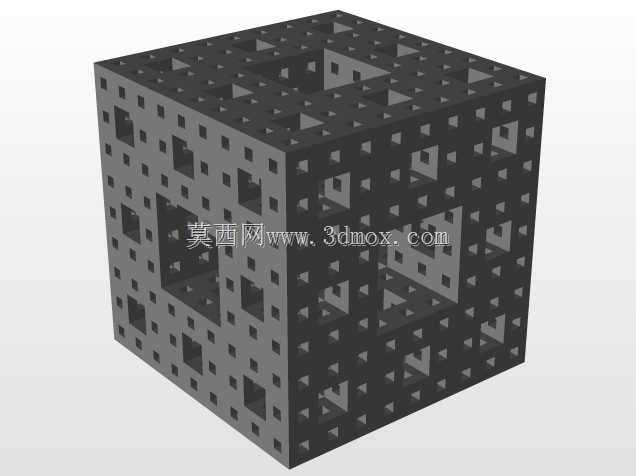

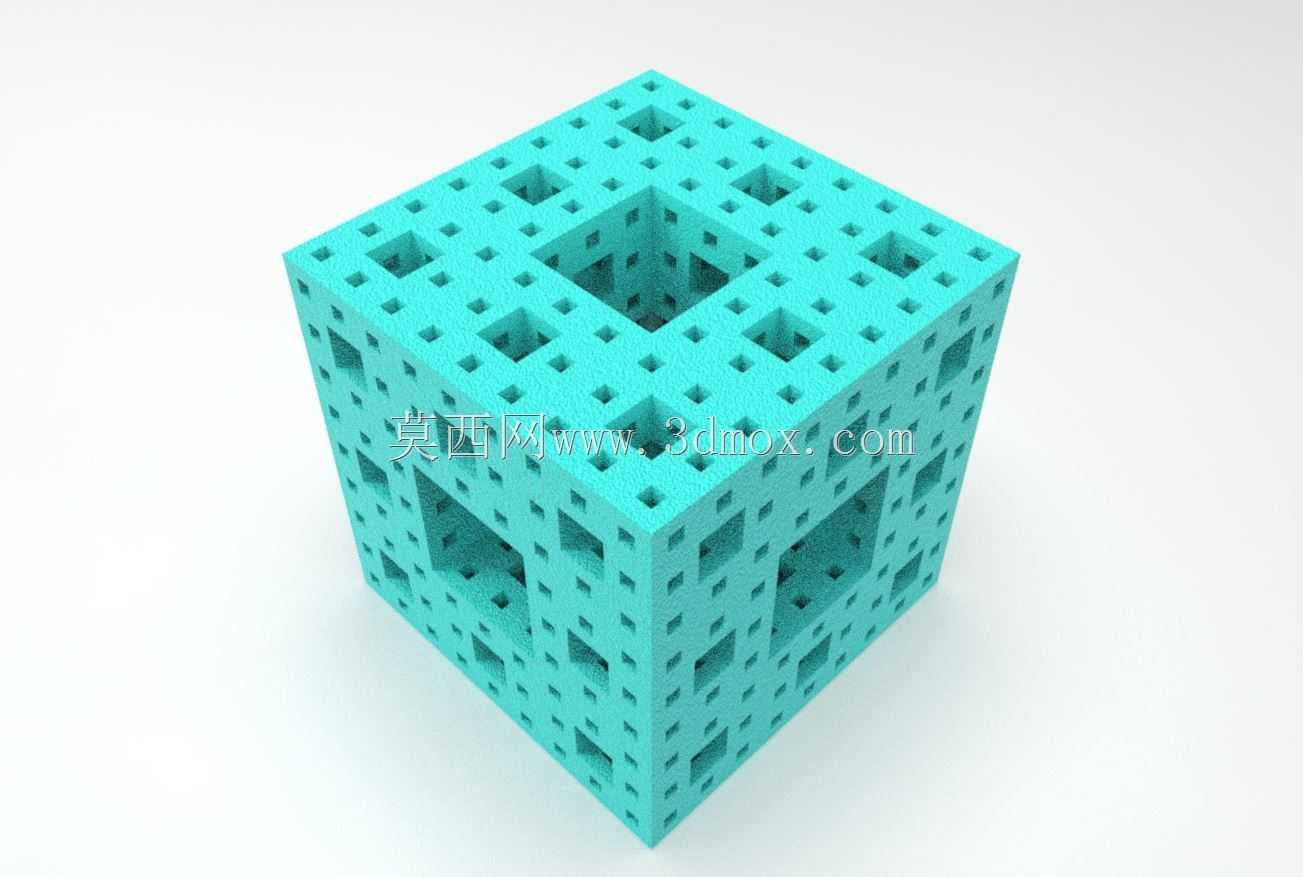

设计过程中要注意每一级挖除的立方体尺寸公差，相邻层级的连接壁厚要保持一致，不能出现局部壁厚过薄的位置，尤其是第三级及以上迭代的结构，细小的连接筋如果壁厚低于打印设备的最小成型精度，就会出现断筋、缺料的问题。整个结构的外形是标准正立方体，六个面的镂空结构完全对称，没有额外的安装凸台或者连接接口，作为标准验证样件使用的时候，可以直接放置在打印平台中心位置，不需要额外设计支撑结构，因为所有镂空位置的悬空角度都大于3D打印的临界自支撑角度，能减少后处理去除支撑的工作量，也能避免支撑残留影响结构表面质量。

从功能特性来说，这种自相似的多孔结构除了力学验证用途，还可以作为流体分布的整流元件测试样件，均匀分布的连通孔隙能让流体通过的时候形成更稳定的紊流状态，在微流道器件、换热结构的设计验证中，这类结构的流体压降特性、换热效率都有专门的研究价值。建模的时候要注意布尔运算的逻辑顺序，先完成单一层级的挖除操作，再通过阵列、对称操作完成整体结构的构建，不能直接对整体模型一次性做多个布尔差集运算，很容易出现几何拓扑错误，导致模型无法被切片软件识别，出现非流形几何的报错。

实际打印测试的时候，要注意摆放角度，让立方体的其中一个面完全贴合打印平台，不要做角度偏转，否则会在悬空面产生大量支撑，破坏内部孔隙的结构完整性。结构内部的所有孔隙都是连通的，没有封闭的空腔，不会出现打印过程中残留打印材料无法排出的问题，这一点在设计初期就要做拓扑检查，把所有封闭的无效腔体提前剔除，保证整个结构的孔隙贯通性，不管是做力学测试还是流体测试，都能避免封闭腔体带来的测试数据偏差。

另外这类结构也可以作为3D打印设备的精度测试样件，不同迭代层级的最小方孔尺寸可以用来验证设备的最小成型孔径、细小结构的成型能力，比普通的精度测试方块更能反映设备在复杂多孔结构成型上的实际表现，因为打印这类结构的时候，设备的运动精度、出料控制、冷却效率都会直接影响最终的成型质量，细小方孔的成型圆度、连接筋的直线度，都能直观反映设备的实际加工能力，不需要额外设计复杂的测试特征，结构本身的自相似特征就能覆盖从大尺寸到微小尺寸的成型精度验证需求。
