Corexy打印机圆形喷嘴清洁装置结构

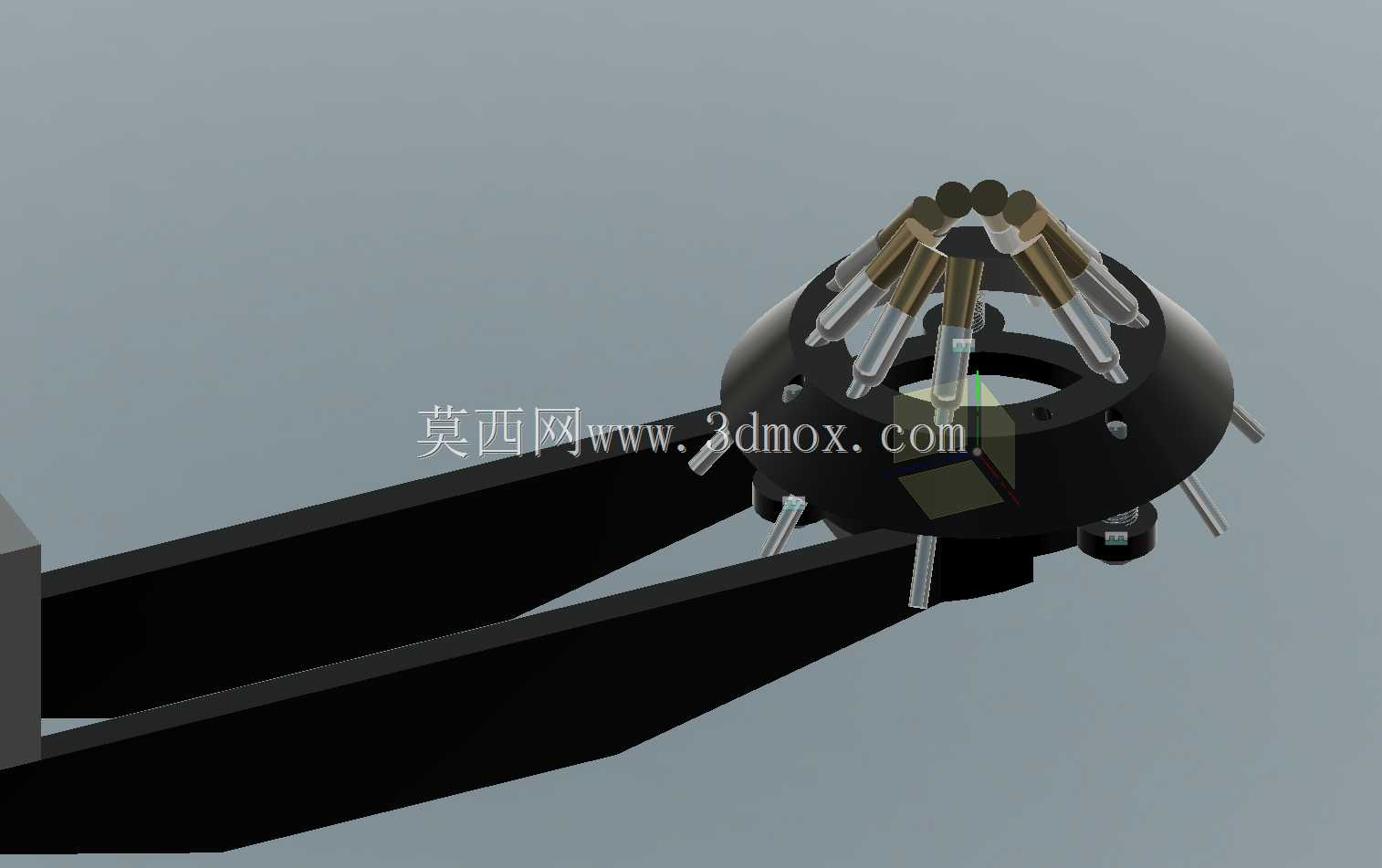

在桌面级FDM3D打印的日常作业流程里，喷嘴挂料、残料碳化是影响打印成型质量的高频问题，尤其是Corexy结构打印机由于运动路径的特殊性，打印头在高速往复移动过程中，喷嘴外壁粘附的熔融耗材冷却后会形成凸起结块，轻则刮蹭打印件表层造成层纹错位、填充缺料，重则在回抽动作中带落已成型的薄壁结构，直接导致整版打印件报废。这套环形布置的喷嘴清洁结构，正是针对Corexy机型的运动特性设计的原位维护部件，无需额外拓展打印机的轴向运动行程，就能在打印前或层间切换间隙完成喷嘴外壁的残料清理。从结构布局来看，整套装置采用环形基座作为承载主体，多组清洁刷头沿基座圆周呈等角度倾斜布置，刷头的指向精准交汇于基座中心的喷嘴停靠位，当打印头移动到清洁位时，喷嘴恰好伸入多组刷头的合围区域，配合预设的小范围周向转动与上下微动动作，就能无死角刮除喷嘴锥面、端面粘附的残料，相比传统单侧布置的钢丝刷清洁结构，这种环形合围的布局不会出现清洁死角，也不会因为单侧施力导致打印头喷嘴出现微小偏移，避免长期使用后影响打印头的同轴度。设计过程中首先考虑的是安装边界的适配性，整套清洁装置的基座外径控制在80mm以内，整体安装高度不超过35mm，可以直接固定在Corexy打印机热床的边缘空位，不需要对原有打印机的机架结构做任何打孔改装，也不会占用热床的有效打印幅面，基座底部预留的通用安装槽位，兼容市面上主流2020、2040铝型材机架的固定孔距，安装时只需要调整装置的Z向高度，确保喷嘴下探到最低位时，刷头的接触段刚好覆盖喷嘴从加热块端面到喷嘴出口的全部外表面即可。清洁刷头采用弹性夹持结构固定在基座的安装孔内，每支刷头都带有独立的压缩弹簧提供预紧力，当喷嘴伸入清洁区域时，刷头可以根据喷嘴的实际外径自适应调整贴合压力，既不会因为压力过大刮伤喷嘴的黄铜表层，也不会因为压力不足导致残料清理不彻底，刷头本身采用耐高温的尼龙丝材质，可以耐受260℃以内的喷嘴余温，不会因为接触高温喷嘴出现融化变形，长期使用后如果刷头出现磨损，只需要单独更换对应位置的刷头条，不需要整体更换基座，大幅降低后期的维护成本。在功能逻辑上，这套清洁装置完全适配Corexy打印机的G代码指令体系，可以直接在打印起始G代码、换料流程、层间跳转指令中插入对应的清洁动作指令，不需要额外添加传感器或者控制板卡，打印作业启动前，打印头会自动移动到清洁位，按照预设的动作路径完成3-5秒的清洁动作，将喷嘴表面残留的上一次打印的碳化残料、开机预热时流出的熔融耗材全部清理干净，再移动到调平点进行打印前的调平检测，有效避免残料堆积导致的调平数据失真。相比市面上常见的硅胶清洁垫、单点钢丝刷结构，这种多刷头环形布置的结构清洁效率提升60%以上，清洁过程中刮落的残料会直接落入基座下方的残料收集槽内，不会散落在热床表面或者传动皮带上，避免残料颗粒卡入导轨、皮带轮造成运动卡顿。设计时还特意做了防呆结构，基座上的安装孔位做了不对称的缺口设计，安装时不会出现刷头角度装反的问题，刷头的倾斜角度经过反复验证，设置为与喷嘴锥面呈15度夹角，这个角度下刷头的刷毛可以顺着喷嘴的锥面滑过，既可以有效刮除嵌入锥面缝隙的残料，也不会对喷嘴产生侧向的推力，保证清洁过程中打印头的位置精度不受影响。对于日常打印PLA、PETG、ABS等不同耗材的场景，这套清洁结构都能适配，哪怕是打印碳纤维填充的高耐磨耗材，喷嘴表面粘附的碳粉混合残料也能通过刷头的往复擦拭清理干净，不需要操作人员在每次打印前手动用镊子、砂纸清理喷嘴，大幅减少打印过程中的人工干预频次，尤其适合长时间无人值守的连续打印作业场景。整套结构的所有活动部件都做了无润滑设计，基座采用耐高温的PETG材质注塑成型，不会因为打印仓内的高温出现形变，刷头的固定卡扣采用插拔式结构，日常维护时不需要借助任何工具，徒手就能完成刷头的更换调整，对于自行组装Corexy打印机的爱好者或者小型3D打印服务工坊来说，这套清洁装置可以直接加装到现有设备上，不需要改动原有设备的线路与控制程序，就能显著提升打印成品的合格率，减少因为喷嘴脏污导致的打印失败损耗。
