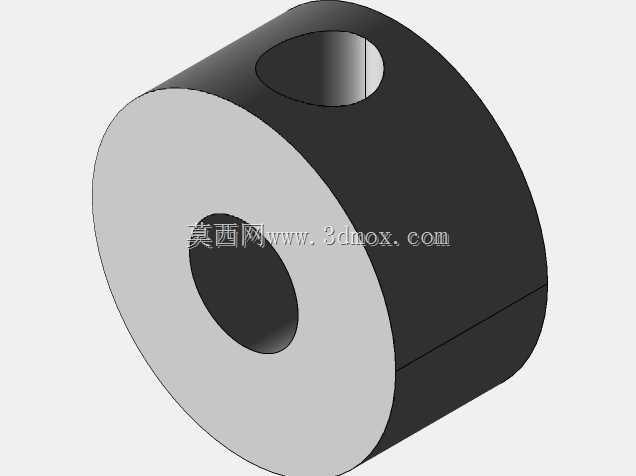

5mm规格径向锁紧限位锁环结构件

　　在自动化输送线、小型精密传动模组、3D打印运动机构、桌面级数控设备的轴系布局中，这类小规格锁环是极易被忽略但直接影响整机运行精度的基础零件，很多初次做结构设计的工程师容易在选型时只关注轴径匹配，忽略锁环的锁紧方式、安装空间与受力边界，最终导致轴系窜动、定位偏移甚至零件松脱的故障。这款锁环针对5mm公称直径的光轴设计，采用整体式圆环结构，区别于开口式抱紧锁环的是，它通过径向开设的螺纹孔配合紧定螺钉完成锁紧，结构更紧凑，径向占用空间更小，适合安装空间局促、轴向锁紧力要求适中的轻载传动场景。从实际应用场景来看，这类锁环常被用在小型线性导轨的限位挡块固定、微型同步带轮的轴向定位、小型编码器的安装限位、3D打印机挤出机送料辊的轴向固定、

　　桌面机器人关节的轴端限位位置，在这些场景中，轴的直径多为5mm，负载不大但对定位的重复精度有一定要求，不需要大扭矩的抱紧力，只需要限制轴上零件的轴向窜动即可满足使用需求。设计这类锁环的时候，首先要匹配轴的公称直径，内孔公差一般选取H7级别的间隙配合，保证锁环可以顺畅套入轴上，不会出现卡滞，同时配合间隙控制在0.01-0.018mm之间，避免间隙过大导致锁紧后锁环出现偏斜，影响定位端面的垂直度。锁环的外径设计需要结合安装空间确定，这款锁环的外径控制在合理范围，既保证径向螺纹孔有足够的啮合长度，又不会因为外径过大占用周边零件的安装空间，径向开设的螺纹孔垂直于锁环内孔轴线，孔的位置距离锁环两个端面的距离保持一致，保证紧定螺钉锁紧时受力均匀，不会让锁环出现单侧翘起的问题。锁环的两个端面需要保证与内孔轴线的垂直度，一般垂直度公差控制在0.02mm以内，因为锁环的端面是直接抵靠在被定位零件的端面上的，如果垂直度不足，锁紧后会给被定位零件施加侧向力，导致同步带轮偏磨、轴承内圈倾斜、导轨滑块运行阻力变大等问题。从安装边界来看，这款锁环不需要额外的安装工装，只需要使用对应规格的内六角扳手拧紧紧定螺钉即可完成固定，安装时不需要在轴上加工卡槽，不会破坏轴的整体结构强度，这一点相比卡簧固定有明显优势，卡簧需要在轴上加工卡簧槽，会在槽的位置产生应力集中，对于小直径的5mm轴来说，卡簧槽的深度会明显削弱轴的抗扭和抗弯强度，

　　在频繁正反转的传动场景中容易出现断轴风险，而这种紧定螺钉锁紧的锁环完全不会破坏轴的表面结构，适合薄壁轴、空心轴这类不适合加工卡槽的轴系使用。在实际选型使用时需要注意，这类锁环的锁紧力来自紧定螺钉的顶紧力，不适合大扭矩、重载冲击的传动场景，如果是传递大扭矩的主轴，还是需要选用抱箍式锁紧结构或者键连接配合轴向固定，而在轻载、定位为主的场景中，这款锁环的结构优势非常明显，零件加工难度低，只需要车削内外圆、端面，再钻攻径向螺纹孔即可完成加工，加工成本低，批量生产时一致性容易控制，装配效率高，不需要复杂的装配工序。另外在设计时还考虑了紧定螺钉的沉头空间，螺纹孔的深度足够容纳标准内六角紧定螺钉，锁紧后螺钉头部不会突出锁环外圆表面，

　　避免锁环随轴转动时螺钉头部刮蹭周边的机架或者管线，很多新手设计时容易忽略螺纹孔的深度，导致螺钉锁紧后头部突出，在设备运行时产生干涉，甚至刮破电线引发安全隐患。锁环的材质一般根据使用环境选择，常规工况下使用45号钢表面发黑处理即可满足防锈和强度要求，在有腐蚀的环境中可以选用304不锈钢材质，在需要轻量化的场景中也可以选用铝合金材质做阳极氧化处理，不同材质的锁环锁紧力会有差异，设计时需要根据实际受力情况核算紧定螺钉的顶紧力是否可以克服轴向的窜动力，避免运行中出现松脱。在很多小型自动化设备的调试过程中，这类锁环还可以作为位置调整的基准件，通过松开紧定螺钉就可以快速调整锁环在轴上的位置，调整完成后拧紧即可固定，相比需要卡簧钳拆装的卡簧、需要加热安装的过盈配合挡圈，调整效率高很多，非常适合设备研发阶段的位置调试，以及后期维护时的位置微调。
