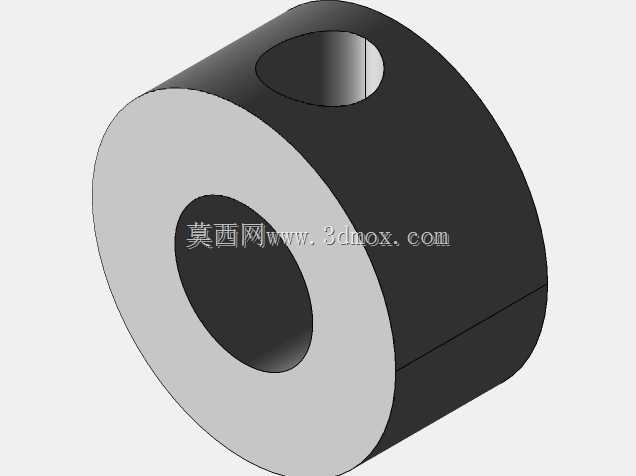

英制0.25规格径向锁紧限位环结构

这类径向带锁紧孔的环形零件，在轻载传动、小型自动化模组、桌面级加工设备的轴系结构里应用十分普遍，很多做小型线性滑台、3D打印设备运动轴、桌面机器人关节限位的结构工程师，在做轴上零件的轴向固定时，都会优先考虑这类结构，相比传统的轴用弹性挡圈、圆螺母止动垫圈的固定方式，这种带径向顶丝孔的锁环不需要在轴表面加工环槽或者外螺纹，不会削弱轴的抗弯抗扭截面强度，对于小直径的光轴传动结构来说，这点优势非常突出。从结构本身来看，零件整体为同轴环形结构，内孔为光面通孔，用于穿装对应直径的光轴，外圆柱面加工有一个垂直于内孔轴线的径向螺纹孔，用于安装紧定螺钉，拧紧紧定螺钉后，螺钉端部顶压在轴的外圆表面，依靠接触面的静摩擦力实现锁环在轴上的轴向位置固定，同时可以承受一定的轴向窜动载荷，避免轴上配套的轴承、隔套、传动轮出现轴向移位。设计这类零件的时候，首先要匹配对应轴径的配合公差，内孔和轴的配合一般选用间隙较小的间隙配合，既保证装配时可以顺畅推到轴上的指定位置，又不会因为配合间隙过大导致锁环出现径向偏摆，影响限位精度；径向螺纹孔的位置要设置在锁环轴向宽度的中间位置，避免太靠近端面导致拧紧时零件端面出现翘曲变形，螺纹孔的深度要保证紧定螺钉拧入后，端部有足够的顶压行程，同时不会穿透锁环的内孔壁过多，影响内孔和轴的配合接触面。外形尺寸方面，0.25英寸规格对应的适配轴径为6.35mm，这类小规格锁环的外圆直径一般控制在内孔直径的1.8到2.2倍之间，轴向宽度根据承载需求设置，常规轻载应用下宽度和内孔直径比例控制在0.8到1.2之间即可，既保证足够的锁紧接触面积，又不会占用过多的轴上安装空间。在实际设备装配场景中，这类锁环的安装边界需要注意几个要点：首先锁环的两个端面要保证和内孔轴线的垂直度，否则锁紧后端面和被限位零件的接触面会出现局部贴合不实的情况，长期受轴向载荷作用容易出现松动；径向紧定螺钉的安装方向要预留足够的扳手操作空间，避免装配后螺钉被周边的机架、其他零件遮挡，无法完成拧紧操作；如果应用在有振动的运动轴上，还可以在紧定螺钉的螺纹段涂覆少量螺纹锁固胶，避免设备运行过程中螺钉受振动回松，导致锁环移位。很多刚接触轴系设计的工程师容易忽略这类小零件的细节设计，比如把径向螺纹孔的位置设置得太靠近锁环内孔壁，导致螺纹有效啮合长度不足，拧紧的时候容易出现滑牙；或者内孔的倒角设置不合理，装配时毛刺刮伤轴的外圆表面，影响轴上其他零件的装配顺畅度；还有的设计里锁环的外圆直径过大，导致和周边的运动部件出现运动干涉，这些细节在建模阶段就要提前核查，结合整个轴系的装配空间做尺寸校验。这类零件的加工工艺也比较成熟，一般采用圆钢料直接车削加工，内孔、外圆、端面一次装夹加工完成，保证同轴度和端面垂直度要求，之后再二次装夹加工径向的螺纹孔，加工完成后做发黑或者镀锌的表面处理，提升零件的防锈能力，适配车间多油污、多粉尘的工作环境。在不同的应用场景里，这类锁环的参数也会做对应调整，比如用在高速旋转轴上的锁环，会适当增加轴向宽度，同时做外圆的动平衡处理，避免高速旋转时因为质量分布不均产生振动；用在重载轴向限位场景的锁环，会增加径向紧定孔的数量，沿圆周方向均匀布置2到3个紧定螺钉，提升锁紧的可靠性，避免大轴向力作用下锁环出现滑移。和其他轴向固定方式相比，这种锁环的调整灵活性非常高，装配时可以根据实际的装配间隙需求，任意调整锁环在轴上的轴向位置，不需要像轴用挡圈那样受环槽位置的限制，对于需要频繁调整轴向限位位置的调试阶段设备来说，这种特性可以大幅缩短装配调试的时间，工程师不需要反复拆卸轴上零件调整垫片或者挡圈位置，只需要松开紧定螺钉，把锁环推到需要的位置再拧紧即可，调试效率提升非常明显。
