恒温膨胀阀集成过滤器结构三维建模作品

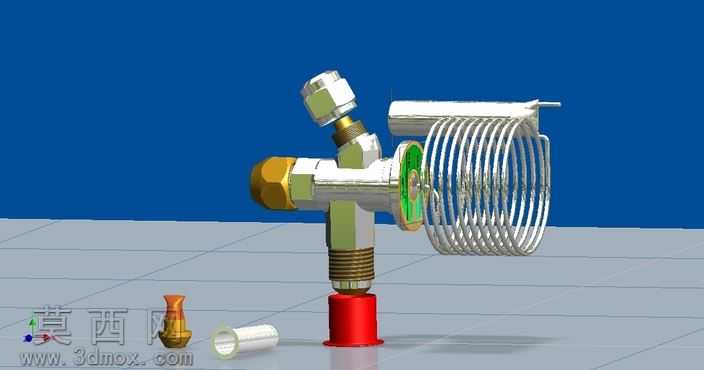

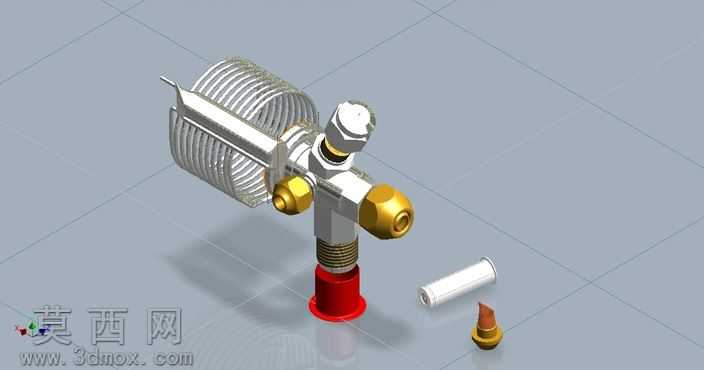

本作品针对制冷系统核心调控部件开展三维参数化建模，完整还原恒温膨胀阀与集成过滤器的组合结构，建模过程中严格遵循制冷阀件的实际装配逻辑，对各组成部件进行独立建模后完成层级装配。首先构建阀体主体的三通式基体结构，精准还原不同通路口径的衔接尺寸，对阀体表面的金属切削纹理、接口处的外螺纹结构进行细节刻画，还原黄铜材质阀体的金属质感，通过调整材质反射率与粗糙度参数，模拟锻造黄铜件的亚光金属表面效果。针对动力感应部分，完整复刻膜盒动力头与温包毛细管组件，对螺旋排布的毛细管进行螺旋扫描建模，还原薄壁金属管的弯折弧度与排布间距，膜盒部分的分层密封结构做了剖面化的细节处理，清晰展示动力腔与传动顶杆的配合关系。阀孔调节部分，精准建模阀针与阀座的配合间隙，还原调节弹簧的螺旋节距与预紧结构，底部的调节螺帽与密封结构做了细节还原，匹配橡胶密封件的哑光材质效果。集成的过滤器部分，对滤网的多层编织网孔结构进行阵列建模，还原滤网的通透质感与支撑骨架的结构形态，清晰展示过滤组件与阀体进液端的装配衔接关系。渲染阶段采用影棚级布光方案，主光源从侧上方投射突出金属部件的轮廓高光，辅助光源补光消除结构暗部的死黑区域，背景采用高饱和度蓝色突出主体结构，地面添加柔和的接触阴影增强模型的真实落地感。建模过程中对所有配合面做了干涉检查，确保各活动部件的运动行程符合实际阀件的工作逻辑，各接口的连接尺寸符合通用制冷管路的适配标准，既还原了产品的外观形态，也完整呈现了内部的调控结构与过滤集成设计，清晰展示恒温膨胀阀通过温包感应过热度调节阀孔开度、同时集成过滤器拦截管路杂质的功能结构特点。
