工业传动用光滑导向惰轮结构

在各类自动化传动、线性运动机构以及轻型输送设备的布局中，这类光滑轮体结构常作为惰轮承担导向、张紧以及运动方向调整的作用，区别于带齿同步轮或者带槽V型带轮，光滑轮面的设计不会对接触的传动件产生啮合约束，适配柔性带、绳索、光轴类传动介质的无卡滞滑动导向需求。从实际应用场景来看，这类轮体常见于3D打印机的送丝路径导向、小型机器人关节处的走线张紧、激光设备光路防护带的导向支撑、cnc加工中心的拖链辅助支撑、线性滑台的同步带张紧侧支撑等位置，安装位置多处于传动路径的转向节点或者张紧调节端，不需要传递大扭矩载荷，核心作用是维持传动介质的运行轨迹稳定，避免传动件在高速往复运动中出现跑偏、松脱、异常磨损的问题。

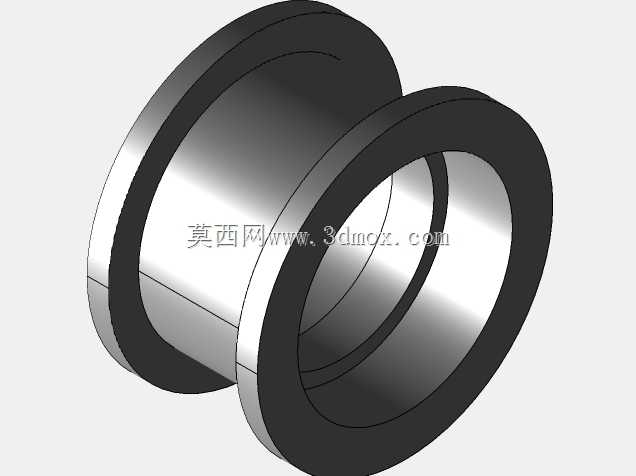

从结构设计思路来看，该轮体采用双侧挡边加中间光滑轮面的一体式回转结构，中间通孔为安装基准孔，可直接穿入支撑轴或者配合轴承组件实现自由回转，双侧凸起的挡边高度经过匹配计算，刚好能够限制接触传动件的轴向窜动范围，不会因为挡边过高增加不必要的转动惯量，也不会因为挡边过低失去轴向限位作用。轮面的光滑度设计是核心要点，工作过程中轮面与传动介质持续接触，低粗糙度的轮面可以有效降低接触摩擦阻力，减少传动介质的表面磨损，延长整套传动机构的维护周期，同时光滑轮面没有齿槽结构，不会积存运行过程中产生的粉尘、碎屑，在洁净度要求较高的自动化设备中也能稳定运行，不会因为异物卡滞造成传动失效。

在安装边界与尺寸适配层面，这类轮体的轴向总宽度需要匹配所适配传动件的宽度，通常轮面的有效接触宽度比传动件宽度大1到2毫米，预留少量的轴向窜动余量，避免传动件边缘与挡边产生持续摩擦。中间安装孔的直径需要与支撑轴的直径形成间隙配合，若采用轴承安装的结构，安装孔的公差需要匹配所选轴承的外圈公差，保证轮体转动时无径向跳动。轮体的外径尺寸则根据传动路径的转向半径确定，过小的转向半径会增大传动件的弯折应力，加速传动件疲劳损坏，过大的外径则会占用过多安装空间，增加不必要的结构重量，实际选型中通常保证传动件在轮体上的包角处于合理范围，既不会因为包角过小出现打滑，也不会因为包角过大增加摩擦损耗。

实际装配过程中，这类惰轮的支撑轴通常会配置张紧调节结构，比如腰型安装孔或者偏心调节轴，通过调整轮体的安装位置改变传动介质的张紧力，张紧力的调整需要匹配传动介质的额定张力，过紧会增大轮体支撑轴的径向载荷，加速支撑轴承的磨损，过松则会导致传动过程中出现打滑、运动精度下降的问题。轮体的材质选择通常根据使用环境确定，常规工况下采用硬质铝合金或者工程塑料制作即可满足强度与耐磨需求，有防静电、耐腐蚀要求的工况则会选用不锈钢或者特种工程塑料材质，不同材质的轮体在转动惯量、耐磨性能、环境适应性上各有侧重，设计选型时需要结合设备的实际运行参数匹配。

从运动特性来看，这类光滑惰轮属于被动回转部件，自身没有动力输入，完全依靠传动介质与轮面之间的摩擦力带动回转，因此轮体的转动灵活性直接影响传动效率，支撑部位的摩擦阻力越小，轮体的跟随转动性能越好，传动过程中的能量损耗越低。在高速往复运动的传动场景中，轮体的动平衡性能也需要纳入设计考量，不均匀的质量分布会导致高速转动时产生振动，进而影响整套设备的运行稳定性，因此高精度应用场景下的这类轮体通常会做动平衡校正，保证高速回转时无异常振动。
