GT3型20齿正时同步带轮结构设计

在做小型自动化设备的传动结构选型时，GT3系列同步带轮是很常见的选择，这款20齿的正时皮带轮，主要适配节距3mm的GT3同步带，这类带轮的应用场景覆盖很广，从桌面级3D打印机的XY轴传动、小型雕刻机的进给传动，到轻型工业机器人的关节辅助传动、非标自动化设备的短距离同步输送单元，甚至部分小型激光设备的运动模组里，都能见到同规格带轮的应用。和普通的平带轮、V带轮不同，正时带轮靠齿形啮合传递动力，不会出现打滑丢步的问题，传动比的精度能维持在很高的水平，这也是它在需要精准定位的传动场景里被大量使用的核心原因。

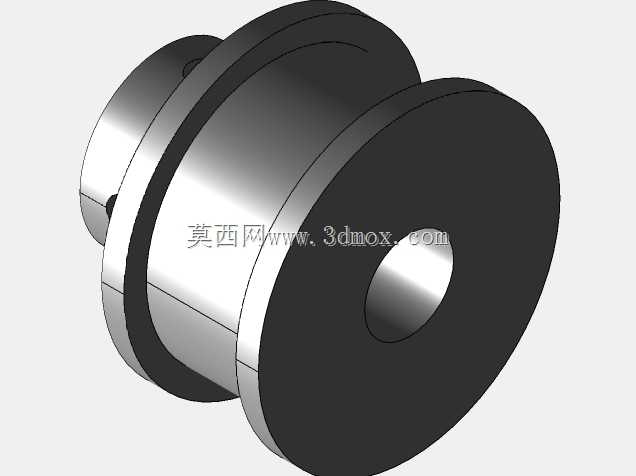

从结构设计的角度看，这款带轮采用了双侧挡边的结构，挡边的高度略高于带齿的啮合高度，能有效避免同步带在高速运转或者启停冲击时出现脱带的问题，很多新手工程师在选带轮的时候容易忽略挡边的设计，实际装配后才发现带体容易跑偏脱落，双侧挡边的结构刚好解决了这个问题，尤其是在中心距不可调的固定传动位，挡边的限位作用就显得格外重要。带轮的轮毂部分做了台阶式设计，一侧的轮毂凸台长度更长，用来和安装轴的轴肩做定位配合，装配时可以直接靠轴肩顶住凸台端面，不需要额外加轴套做轴向定位，能减少装配时的调整工作量，也能保证带轮的安装垂直度，避免带轮偏斜导致带体单侧磨损过快。

带轮的内孔是光孔设计，预留了紧定螺钉的安装位，实际使用时可以根据配套轴的直径做二次精加工，也可以直接加工成对应公差的配合孔，搭配紧定螺钉锁紧在传动轴上，这种设计的通用性很强，不管是配步进电机的输出轴、伺服电机的伸出轴，还是普通的光轴传动端，都能灵活适配。带轮的齿形是严格按照GT3带的齿廓参数设计的，齿顶做了微小的圆角过渡，不会在啮合时切割带齿的根部，能有效延长同步带的使用寿命，齿槽的深度和宽度都匹配GT3带的齿形尺寸，啮合时间隙控制在合理范围，既不会因为间隙过大产生传动回差，也不会因为间隙过小导致带齿卡滞、运转阻力变大。

从安装边界来看，这款带轮的径向最大尺寸是带挡边的外圆直径，设计安装位时要注意预留足够的径向空间，避免和周边的结构件产生干涉，轴向尺寸方面，带轮的总宽度要比适配的同步带宽度宽出2-3mm，给带体的小幅窜动留出空间，同时轮毂凸台的外径要小于安装板的过孔直径，方便装配时穿板安装。在做传动布局的时候，两个配对带轮的平行度要控制在允许的公差范围内，不然会导致带体受力不均，出现噪音大、磨损快的问题，这款带轮的端面和内孔的垂直度做了严格控制，只要安装轴的垂直度达标，就能保证带轮的安装精度。

实际使用中，这类20齿的GT3带轮通常搭配宽度6mm或者9mm的GT3同步带使用，传递的扭矩范围适合小型轻载的传动场景，不适合大扭矩的重载传动，选型的时候要核算好传动的负载扭矩，避免带轮齿形受力过大出现断齿或者带体跳齿的问题。另外带轮的材质通常选用铝合金做表面阳极氧化处理，重量轻、转动惯量小，适合高速往复运动的传动场景，不会因为自身惯量太大影响设备的动态响应，部分需要更高强度的场景也可以换成钢制材质，但钢制带轮的重量更大，对电机的负载要求也会更高。

在三维建模的时候，这类带轮的建模重点在齿形的准确绘制，要严格按照GT3带轮的齿廓参数生成齿形，不能随意简化齿形结构，不然生成的模型在做装配干涉检查、运动仿真的时候会出现误差，甚至会误导后续的加工生产。带轮上的紧定螺钉孔位置要设置在轮毂的厚实部位，不能打在齿槽的位置，避免削弱带轮的结构强度，挡边和带轮主体的连接部位要做圆角过渡，减少应力集中，避免带轮在高速运转时挡边出现开裂的问题。很多工程师在建模时容易忽略挡边的拔模斜度或者加工倒角，实际加工出来的零件会出现锐边，装配时容易刮伤同步带的侧边，这些细节在建模阶段就要考虑到位，才能保证后续生产和装配的顺畅。
