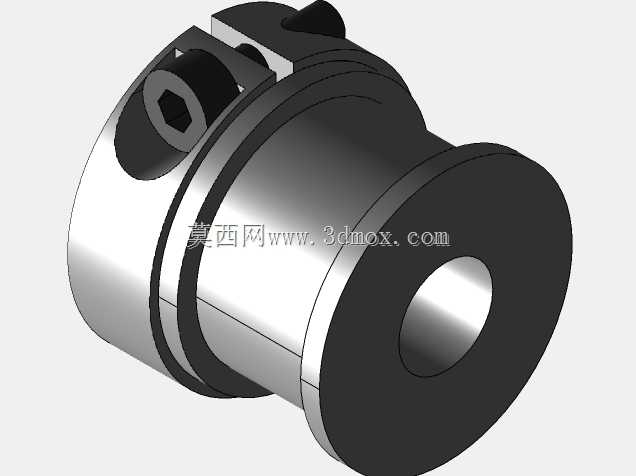

做非标传动结构设计的工程师,大多碰到过小负载精密传动场景下同步轮打滑、安装同轴度差的问题,这款夹紧式GT3同步带轮,就是针对这类痛点优化的结构,在桌面级自动化设备、小型线性滑台、精密检测工装这类需要紧凑传动布局的场景里适配性很强。
先从实际安装边界说起,这款带轮适配9mm宽度的GT3同步带,带轮齿部参数严格匹配GT3齿形规范,20齿的齿数设计在小减速比传动场景里很常用,既不会因为齿数太少造成带轮啮合包角不足引发跳齿,也不会因为齿数过多导致带轮径向尺寸过大挤占安装空间。内孔采用8mm直径的夹紧式结构,也就是常说的卡箍锁紧形式,和传统顶丝锁紧的带轮不同,这种结构是通过带轮轮毂侧的开口缝配合锁紧螺钉,抱紧穿过内孔的光轴,锁紧后轴和带轮内孔是整周面接触,不会像顶丝结构那样在轴表面压出凹痕,也避免了顶丝松动带来的传动空程,在频繁正反转的传动场景里,这个结构的优势非常明显,能有效降低传动回差。
从设计思路上看,这款带轮的结构做了几处很贴合工程实际的优化:首先是轮毂侧的锁紧螺钉采用内六角沉头设计,螺钉锁紧后头部完全沉入带轮的凸台内,不会突出到带轮外侧,安装时不需要额外预留螺钉头的避让空间,能进一步压缩轴向安装尺寸;其次是带轮两侧的挡边做了一体化的加高设计,挡边高度比常规带轮高0.8mm左右,能避免皮带高速运转时出现跑偏脱齿的问题,尤其是在轴系平行度存在微小安装误差的场景里,加高挡边能给皮带运行提供足够的侧向限位,不需要额外加装皮带挡块。
实际选型使用的时候要注意几个安装边界:带轮的总轴向长度在适配9mm宽皮带的前提下,轮毂夹紧段的长度做了加长处理,和轴的接触长度足够,锁紧后能传递的扭矩比同规格顶丝带轮高40%左右,适配100W以内的伺服电机或者步进电机的直连传动完全足够;带轮的齿面做了粗糙度控制,啮合时不会过度磨损皮带的齿形层,能有效延长同步带的使用寿命。在3D打印机的XY轴传动、小型激光雕刻机的进给传动、桌面级点胶设备的滑台传动这类场景里,这款带轮的安装尺寸刚好能匹配常见的2020铝型材框架布局,不需要额外做安装位的适配修改。
另外从加工工艺性的角度看,这款带轮的结构没有复杂的异形曲面,常规的CNC车铣复合设备就能一次装夹完成齿形、内孔、锁紧螺孔、开口缝的全部加工,量产时的加工一致性很好,夹紧缝的宽度控制在0.5mm,既能保证锁紧时轮毂有足够的变形量抱紧轴,也不会因为缝宽过大导致轮毂强度不足,反复拆装也不会出现轮毂开裂的问题。设计时还特意做了动平衡的结构优化,带轮整体是轴对称结构,没有偏心的配重块,在3000rpm以内的转速下运转不会产生明显的振动,能满足精密传动场景下的运转平稳性要求。
在做传动布局校核的时候,这款带轮的啮合齿数在中心距合适的情况下能达到6齿以上,完全满足GT3同步带的最小啮合齿数要求,传动时的多边形效应被控制在很小的范围内,传动精度能控制在0.1mm以内,适合对传动定位精度有要求的场合。和同规格的法兰式带轮相比,这款夹紧式带轮不需要额外加工轴上的键槽,光轴直接插入锁紧即可,装配时的调整也更方便,只需要松开锁紧螺钉就能任意调整带轮在轴上的轴向位置,调整到位后直接锁紧就能固定,不需要做轴上的定位台阶,能简化轴的加工工序,降低整个轴系的加工成本。
