GT2型30齿同步带传动轮结构设计

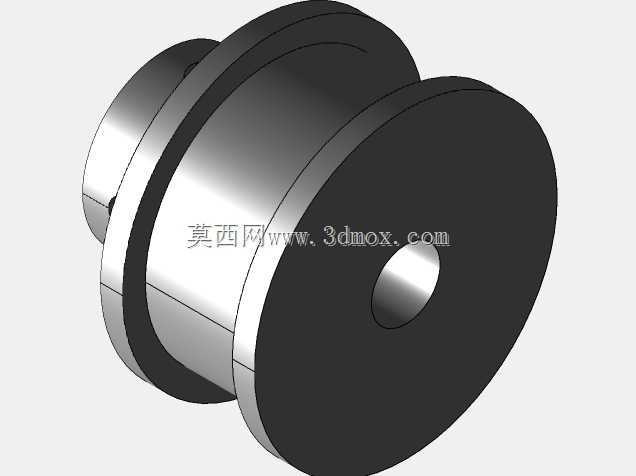

　　做桌面级FDM3D打印机的X/Y轴传动选型时，最先敲定的往往就是GT2规格的同步轮，这款30齿的GT2正时皮带轮，是我之前做中型幅面打印设备迭代时反复调整过参数的结构件，日常也会被用到小型线性模组、桌面级雕刻机的轻载同步传动场景里。很多刚入行的结构设计师选同步轮的时候，总觉得齿数越多传动越平顺，却忽略了安装空间和减速比的匹配，30齿的规格刚好卡在小空间安装和传动精度的平衡点上，既不会像20齿以下的带轮那样啮合冲击大、容易出现皮带爬行，也不会像40齿以上的带轮那样占用过多径向安装空间，导致设备整体幅面被迫放大。

　　从功能特性来说，这款带轮采用的是双边挡边结构，别小看这两侧的凸缘，很多新手自己建模做同步轮的时候总忘了加挡边，实际装机跑高速进给的时候，同步带很容易因为安装的微小偏斜、张紧力不对称出现爬齿掉带的问题，双边挡边的高度刚好高出带齿顶面1.2mm，既能完全限制皮带的轴向窜动，又不会因为挡边过高蹭到皮带的侧边造成额外磨损。带轮的内孔是标准的光孔配合紧定螺钉锁紧的结构，适配常用的5mm直径步进电机输出轴，孔壁和外圆的同轴度公差控制在0.02mm以内，要是同轴度做差了，电机转动的时候带轮会出现径向跳动，直接导致传动方向出现周期性的位置误差，反映在3D打印件上就是表面有规律的波纹，在雕刻机上就会出现进给方向的振纹。

　　设计这个带轮的时候，齿形完全按照GT2同步带的啮合轮廓做的等距偏移，齿距是严格的2mm，齿槽的深度做了0.75mm的优化，比标准齿槽深了0.05mm，这个微小的调整是实际装机试出来的——如果齿槽完全按理论尺寸做，皮带用久了拉长之后，齿顶会蹭到槽底，传动阻力会明显变大，稍微加深一点齿槽，既能保证齿面和带齿的有效啮合面积不减少，又能给皮带的磨损、轻微拉长留出余量，不会出现卡滞的问题。带轮的轮毂部分做了台阶式的减重设计，中间的轮毂凸台刚好顶住电机的安装端面，保证带轮安装到位之后和电机轴的垂直度，不会出现带轮偏摆的问题，轮毂上开了两个呈90度分布的M3紧定螺钉孔，两个螺钉错开锁紧，比单螺钉锁紧的防松效果好很多，就算设备长时间往复正反转，也不会出现带轮和电机轴相对滑动丢步的问题。

　　安装边界上，这款带轮的总宽度是16mm，适配宽度10mm的GT2同步带，两侧挡边的最大外圆直径比齿顶圆大4mm，安装的时候要注意，带轮和对应从动轮的平行度公差要控制在0.1mm以内，轴向对齐的偏差不能超过1mm，不然就算有挡边，皮带长期偏磨也会大幅缩短使用寿命。张紧力的调整也有讲究，30齿的带轮配合10mm宽的GT2皮带，合适的张紧力是用手指按压皮带中段，能下压5-8mm的距离最合适，张紧力太大的话会加大电机轴的径向负载，时间长了容易导致电机轴承磨损，张紧力太小则会出现回程间隙，影响传动精度。

　　除了3D打印设备，这种规格的带轮也常被用在小型自动化送料机构、激光雕刻机的进给传动上，因为GT2同步带的传动本身没有间隙，传动效率能达到98%以上，30齿的规格对应的带轮节圆直径是19.1mm，计算进给脉冲当量的时候很方便，搭配常用的1.8度步进电机、16细分的驱动器，每发一个脉冲对应的直线进给量刚好是整数值，不用做复杂的脉冲当量换算，能减少控制系统的参数计算误差。建模的时候我特意把齿形的过渡圆角做了0.1mm的处理，没有做尖锐的齿顶，一方面是加工的时候刀具更容易走刀，不管是用铝合金机加工还是用工程塑料注塑，都能减少应力集中，另一方面也能减少皮带齿面的磨损，尖锐的齿顶很容易在高速传动的时候切割皮带的齿根，导致皮带过早断裂。

　　很多人做同步轮建模的时候，会直接用插件生成标准齿形就完事，却忽略了实际使用中的细节，比如挡边的倒角，我在两侧挡边的外边缘做了0.5mm的45度倒角，安装皮带的时候不用刻意对准，稍微一推就能把皮带滑进带槽里，装配的时候省很多事；紧定螺钉孔的位置我特意避开了带齿的受力区域，开在轮毂的实体部分，不会因为开孔削弱带轮的齿根强度，就算用铝合金做轻量化的带轮，长期承受传动扭矩也不会出现齿部开裂的问题。另外带轮的端面做了0.2mm的凹入设计，紧定螺钉锁紧之后，螺钉头不会突出带轮端面，就算安装的时候带轮旁边有其他结构件，也不会出现螺钉刮蹭其他零件的问题，这些细节都是在实际装机踩过好几次坑之后慢慢调整出来的，不是光靠标准件手册就能直接套出来的结构。
