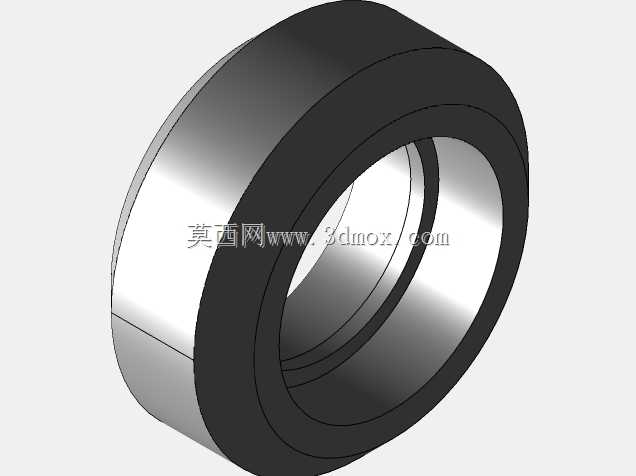

工业传动用实心V形导向滚轮结构

　　做非标自动化设备的结构设计时，导向轮的选型和结构设计往往是容易被忽略但直接影响设备运行稳定性的环节，这款实心V形轮的结构设计，刚好适配多数轻载线性导向、传动限位的场景需求。从实际应用场景来看，这类V形轮常被用在3D打印机的X/Y轴运动导向、小型线性模组的滑动支撑、激光打标设备的工位移动限位、轻型机架的滑移导向，还有部分桌面级机器人的关节辅助导向场景中，相比带轴承的分体式V形轮，实心结构的刚性表现更好，在轻载高频往复运动的工况下，不会出现轴承外圈松脱、轮体和轴承配合间隙变大的问题。

　　从功能特性上看，这款V形轮采用一体式实心结构，轮体外圈的V形槽角度做了适配标准线性导轨的设计，槽面的粗糙度控制在适合滑动或滚动配合的区间，既可以和圆柱形导轨配合做径向限位，也能和V形导轨配合实现双向的导向约束，轮体内孔为直孔设计，可直接过盈配合压装光轴，也可以加装衬套实现和转轴的间隙配合，适配不同的安装需求。轮体的外缘做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员，也能减少轮体和导轨接触时的边缘应力集中，延长轮体的使用寿命。

　　设计思路上，这款V形轮没有采用多余的减重结构，整体为实心回转体，建模时以回转特征为主体，先绘制轮体的轴向截面轮廓，通过旋转命令生成基础实体，再对V形槽的槽面、内孔壁、两端端面做细化的特征处理，没有多余的复杂特征，加工时可以直接采用棒料车削一次成型，加工工序简单，量产时的成本控制优势明显。考虑到实际使用中轮体需要承受一定的径向载荷，轮体的壁厚做了均匀化处理，V形槽的槽底到内孔壁的厚度保持一致，避免出现壁厚突变导致的应力集中问题，在往复运动的交变载荷下，不容易出现轮体开裂的情况。

　　从外形尺寸和安装边界来看，这款V形轮的轴向宽度和外径比例适配多数小型自动化设备的安装空间，内孔的直径尺寸适配常用的微型光轴规格，安装时不需要额外设计复杂的固定结构，只需要在转轴上加工对应的轴肩，或者用轴用挡圈就可以实现轮体的轴向固定，V形槽的槽深设计既保证了和导轨的配合接触面积足够，不会出现脱轨的情况，也不会因为槽深过大导致轮体的有效壁厚不足。在实际选型使用时，需要注意安装时的同轴度控制，轮体内孔和转轴的配合公差要根据实际的运动形式选择，如果是作为滚动轮使用，内孔和转轴采用间隙配合，加装润滑脂减少摩擦；如果是作为固定导向轮随轴转动，可采用过渡配合或者过盈配合，保证轮体和转轴的同步转动。另外，轮体的材质可以根据使用工况选择，普通工况下用45号钢调质处理即可，有防锈需求的场景可以选用不锈钢材质，需要降低噪音的场景也可以在V形槽表面包覆聚氨酯层，不过这款实心结构的基础模型已经预留了足够的包覆层厚度空间，不需要修改主体结构就可以完成材质适配。在做设备的三维装配时，这款V形轮的模型可以直接导入装配体，和导轨、转轴做配合约束，不需要额外的特征修正，V形槽的配合面和标准导轨的轮廓完全匹配，装配干涉检查时不会出现配合偏差，能有效减少结构设计阶段的建模工作量。
