工业传动用金属V形导向滚轮结构

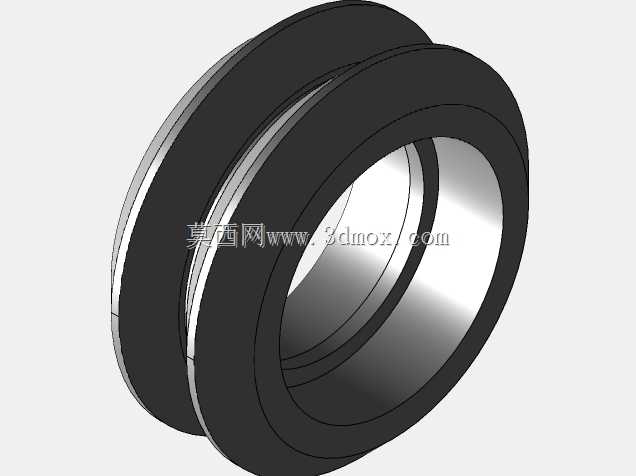

　　这款金属V形轮的结构设计，最初是针对线性传动场景里的导向承载需求做的优化，日常在自动化生产线的直线滑移机构、轻型物料输送导轨、3D打印设备运动轴、小型龙门移栽机构里都能见到这类零件的身影，它的核心作用是通过轮面的V形槽结构，和配套的V形导轨或者圆柱导杆形成配合，在承载径向载荷的同时，约束运动副的横向窜动，保证运动轨迹的直线度，避免运行过程中出现跑偏、卡滞的问题。从结构细节来看，轮体采用双轮缘夹V形槽的整体式设计，外圈的V形工作面做了等角度对称处理，槽面的粗糙度控制在适合滚动摩擦的区间，既可以和淬硬的圆柱导杆配合实现无间隙滚动，也能适配同角度的三角导轨做滑移导向，内孔是直通式的光滑安装孔，设计时预留了和标准轴承外圈配合的公差带，

　　实际装配时可以压入深沟球轴承来降低转动阻力，也可以根据使用场景直接穿装固定销轴做定轴转动，安装边界的设计充分考虑了通用化需求，内孔直径、轮体外径、槽宽尺寸都匹配常规的线性传动配件规格，不需要额外做定制加工就能直接替换同规格的现有滚轮。设计过程中没有采用分体拼接的轮体结构，而是选择整体金属坯料加工成型，主要是考虑到这类滚轮在使用过程中会承受持续的径向载荷，偶尔还会有轻微的冲击载荷，整体结构的抗变形能力更强，长期运行不会出现轮缘错位、槽形变形的问题，轮缘的厚度经过反复校核，在保证V形槽接触面积足够的前提下，尽可能控制了轮体的整体重量，降低转动惯量，让高速往复运动时的启停响应更灵敏。实际选型使用的时候，要注意匹配对应直径的导向件，

　　V形槽的夹角是固定的标准角度，和导向件的接触线长度要控制在合理范围，接触过短会导致局部压应力过大，加速槽面磨损，接触过长则会增大摩擦阻力，影响传动效率；安装时要保证滚轮的回转中心和导向件的轴线处于垂直状态，偏角过大会造成槽面偏磨，缩短零件的使用寿命。和普通的平槽滚轮相比，这种V形结构的导向精度更高，不需要额外加装横向限位结构就能实现稳定的直线运动，能简化整体机构的设计复杂度，减少装配时的调整工作量，在很多对安装空间有严格限制的小型设备里，这种集成了承载和导向功能的V形轮，能有效节省机构的安装空间，降低整体设备的制造成本。轮体的金属材质选择也兼顾了强度和耐磨性能，常规工况下不需要额外做表面热处理就能满足使用要求，在高负载、高运行频率的场景下，也可以对V形槽工作面做高频淬火处理，进一步提升表面硬度，延长零件的更换周期。
