120度角三向连接安装结构件

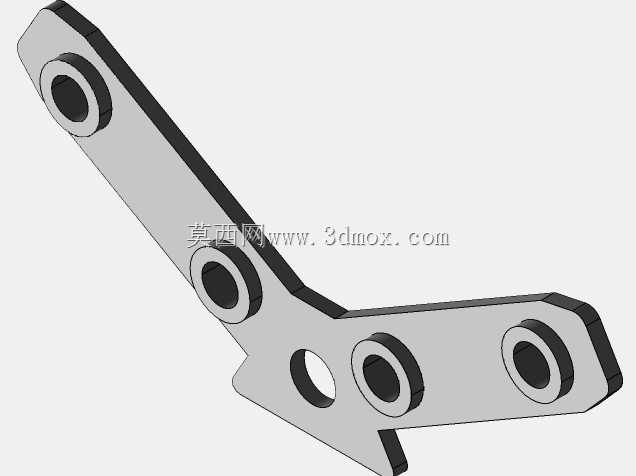

　　在非标自动化机架搭建、线性模组拼接、小型工业机器人末端执行器辅件装配场景中，这类成120度夹角的三向连接结构件，是解决非正交方向杆件铰接、定位的核心配件，区别于常规90度直角角码，它能适配多杆件呈特定夹角排布的安装需求，避免额外增加转接块带来的装配累积误差。从结构设计逻辑来看，该零件整体采用等厚度板材冲压或铣削成型，主体弯折臂呈120度夹角延伸，三个臂端分别设置带凸台的通孔，凸台结构的作用是在安装时嵌入对应杆件的预制沉孔内，实现径向定位，防止连接螺栓锁紧时零件发生偏移，中间位置额外设置的一个光孔，可用于穿装定位销或者辅助固定线缆支架、传感器安装片这类小型辅件，不需要在主臂上额外打孔破坏结构强度。实际装配过程中，

　　三个端孔的中心距需要严格匹配对应型材或者杆件的安装孔位，安装边界上，零件的弯折处做了等半径的圆角过渡，既避免应力集中导致的受力断裂，也能防止安装时锐边划伤操作人员或者线缆外层，臂身的宽度统一，适配常规的M4、M5规格内六角螺栓安装，凸台的高度略小于被连接件的壁厚，保证螺栓锁紧时两个贴合面能完全压实，不会出现虚位。这类零件常应用在3D打印机的框架斜撑连接、桌面级线性滑台的角度拼接、小型搬运机械手的连杆铰接位置，相比采用多个直角件拼接的方案，一体式的120度角结构能减少连接节点数量，提升整体机架的刚性，在设备运行产生持续振动的工况下，不会因为多个拼接件的螺栓松动导致整体结构精度偏移。设计时需要重点关注三个端孔的同轴度以及夹角的角度公差，

　　角度偏差控制在正负0.1度以内，才能保证多根杆件装配后不会产生内应力，孔位的边缘做了0.2mm的倒角处理，既方便螺栓穿入，也能去除加工产生的毛刺。零件的厚度根据应用场景的负载不同有对应规格，常规轻载场景下3mm厚度的板材即可满足使用需求，中载场景下可加厚至5mm，臂身没有多余的减重孔设计，是因为这类连接件本身尺寸较小，额外打孔反而会削弱弯折处的结构强度，整体外形做了发黑或者镀锌的表面处理，适配工业场景下的防锈、耐磨需求，安装时不需要额外的调整垫片，依靠自身凸台的定位精度即可完成快速装配，能大幅缩短现场组装的调试时间，在小批量非标设备的快速搭建场景中，这类标准化的角度连接件能减少定制加工的周期，降低整体的制造成本。
