90度隐藏式直角连接三通螺母结构

在自动化机架搭建、线性模组装配以及小型工业设备的型材拼接场景里，外露的紧固件往往会破坏设备外观的整体性，部分需要做外罩包覆的工位还会因为突出的螺母头干涉钣金罩壳的安装，隐藏式连接结构的需求在这类场景里一直存在。这款90度布局的隐藏式三通螺母，就是针对直角拼接的双板连接场景设计的专用紧固件，和常规外露式的角码、外装螺母不同，它可以完全嵌入型材或者板材的预制槽内，连接完成后没有突出的结构件，外表面可以做到完全齐平，既满足外观整洁的要求，也不会给后续的外装、走线留下干涉隐患。

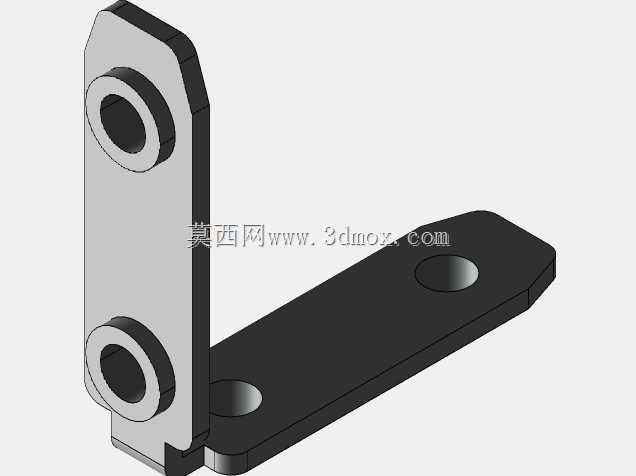

从结构功能上看，这款螺母采用双片90度垂直布局的设计，两个带翻边的螺母孔分别对应两块垂直拼接板材的安装孔位，翻边结构可以在安装时嵌入板材的沉孔内，起到径向定位的作用，避免拧紧螺栓时螺母跟转，不需要额外在型材内部做防转卡位，降低了安装孔的加工精度要求。长条形的安装臂上预留的光孔，是用来穿入定位销或者辅助固定螺栓的，在双板拼接完成后，可以通过这个孔位追加侧向的锁紧力，抵消设备运行时产生的振动载荷，避免长期使用后连接位出现松动偏移。和普通的T型螺母、方形螺母相比，它可以同时完成两个垂直方向板材的连接锁紧，不需要在直角拼接位分别安装两组独立的紧固件，减少了安装位的加工数量，也让拼接位的受力更加均匀，不会出现单侧锁紧导致的板材拼接缝隙不均问题。

设计这款零件的时候，首先要考虑的是安装边界的适配性，螺母主体的厚度要匹配常用工业铝型材的槽宽，以及常用钣金件、机加工板材的沉孔深度，确保整个螺母可以完全埋入板材内部，不会突出安装面。两个螺纹孔的同轴度要控制在合理公差范围内，避免螺栓穿入时出现别劲的情况，翻边的外径要比安装孔小0.1-0.2mm，既可以顺利放入沉孔，又不会出现过大的径向间隙导致连接位错位。长安装臂的长度要覆盖两个安装孔的中心距，同时边缘做倒角处理，避免放入型材槽的时候刮蹭槽壁的阳极氧化层，安装臂上的光孔位置要和螺纹孔保持足够的间距，避免锁紧时应力集中导致臂部出现断裂。

实际使用场景中，这类隐藏式三通螺母多用于3D打印机的框架拼接、小型线性模组的滑台安装、桌面级自动化设备的机架搭建，还有部分对外观要求较高的工业机器人外围护结构连接。在这些场景里，设备本身的载荷不算特别大，但对安装精度、外观平整度的要求较高，常规的外装角码不仅影响美观，还容易在设备移动、维护的时候勾挂线缆或者操作人员的衣物，隐藏式的结构就可以很好地规避这些问题。安装的时候只需要提前在两块垂直拼接的板材上加工好对应位置的沉孔和过孔，先将螺母放入其中一块板的槽位内，对齐孔位后穿入第一根螺栓预紧，再将另一块垂直板的孔位对准螺母的另一个螺纹孔，穿入螺栓预紧，调整好两块板的垂直度之后，再依次拧紧所有螺栓，最后可以通过安装臂上的光孔追加定位销，完成整个连接位的固定。

从受力角度分析，这款螺母的双翻边结构可以将螺栓的锁紧力均匀分散到板材的沉孔接触面上，不会像普通螺母那样因为接触面积小导致板材局部压溃，尤其是在使用铝合金型材或者薄钣金件的时候，更大的接触面积可以有效降低接触面的压强，提升连接的可靠性。90度的垂直布局保证了两个方向的锁紧力相互垂直，不会产生力的干涉，拼接完成后直角位的结构强度可以满足常规中小型设备的使用要求，在设备正常运行的振动工况下，不会出现连接位松脱、板材错位的问题。需要注意的是，这类隐藏式紧固件不适合用于大载荷的重型设备机架连接，它的适用场景集中在轻载、对外观和安装空间有要求的装配工位，选型的时候要根据板材的厚度、槽型尺寸匹配对应的螺母规格，避免出现尺寸不匹配无法安装的情况。
