十字型四通三通用连接固定结构件

项目分类:3D模型 发布时间:2021-10-12 ID:316679
  • 十字型四通三通用连接固定结构件

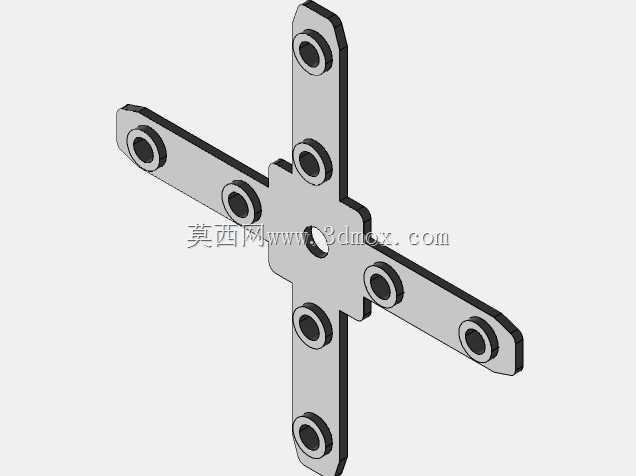

在非标自动化设备的机架搭建、线性运动轴系的辅件安装场景里,这类十字型多向连接固定件的使用频率并不低,很多做桌面级小型设备、3D打印运动架构、轻型激光模组固定的结构工程师,都会在多轴交汇的节点位置选用这类一体成型的连接构件,替代传统的多片角码拼接方案,减少装配时的累计误差。从实际使用的角度看,这个构件的核心作用是在同一安装平面上实现四个方向的延伸固定,中心位置的通孔是主定位基准,四个方向延伸出的臂上都预制了同轴的安装沉孔,每个臂末端的孔位可以直接穿入螺栓或者配合压铆螺母,对接相邻的铝型材、线性导轨副的安装面、或是传感器的固定支架,不需要额外再做转接板,能压缩节点处的安装空间。设计这类构件的时候,首先要考虑的是安装面的平面度要求,因为四个臂是从中心基体向外延伸,如果成型后平面度超差,锁紧螺栓的时候会产生内应力,长期受设备运行的振动影响容易出现连接松动,甚至导致臂部产生微裂纹,所以建模阶段就对每个臂的厚度做了等厚设计,中心基体位置做了局部加厚,既保证整体的结构刚性,又不会因为壁厚差过大导致注塑或者钣金冲压成型时出现翘曲变形。从安装边界来看,这个构件的四个臂呈90度垂直分布,每个臂的长度一致,安装时需要预留的空间是十字形的覆盖范围,中心孔的位置需要和设备的基准轴系对中,臂上的安装孔中心距是统一的标准尺寸,能和市面上常规的20系列、30系列轻型铝型材的孔位直接匹配,不需要二次打孔加工。实际装配的时候,通常是先把中心位置的紧固件预锁紧,调整四个臂的对接件位置,确认所有连接面完全贴合、相邻轴系的平行度或垂直度达标之后,再逐个锁紧臂上的固定螺丝,这样能避免强行锁紧带来的构件变形。很多人在做小型桌面机器人的机架、轻型打印机的运动框架时,会忽略这类节点连接件的刚性问题,用多个L型角码拼接十字节点,不仅装配时要反复调整对齐,设备运行一段时间后,多个拼接面的间隙会因为振动逐渐变大,导致运动精度下降,而这种一体结构的十字连接件,所有安装孔位的位置度在成型时就已经保证,不需要现场配做孔位,装配效率能提升不少,同时一体结构的抗扭性能比拼接结构高很多,能承受水平方向各个臂传递来的负载,不会出现节点处的角度偏移。另外,构件上的每个安装孔都做了沉头设计,锁紧螺丝之后螺丝头不会突出安装平面,不会和相邻的运动部件产生干涉,臂的边缘做了倒角处理,避免装配时划伤操作人员或者线缆,中心孔的尺寸适配常用的主轴固定螺栓或者定位销,能实现快速的基准定位,不需要反复测量找正。在轻型激光雕刻设备的XY轴安装节点上,这类构件可以直接把四个方向的线性导轨滑座连接板固定在同一基准面上,保证两个轴的运动平面完全共面,减少运动时的卡顿问题;在小型教学机器人的机架搭建中,这类构件可以作为多层机架的层间连接节点,四个方向延伸的臂可以同时固定立柱、走线槽、传感器安装板,减少节点处的零件数量,降低整体设备的重量。设计建模的时候,要特别注意每个臂上的孔位同轴度,以及孔中心到中心基准面的距离公差,因为如果孔位偏差超过0.1mm,对接铝型材的时候就会出现强制装配的情况,产生的内应力会导致整个机架的变形,影响后续安装的运动部件精度;同时臂部的厚度要根据实际承受的负载计算,比如用于固定电机等较重部件的臂,厚度可以适当增加,仅用于固定走线槽、轻量传感器的臂,厚度可以适当减薄来控制整体重量,但这个构件采用的是等厚设计,兼顾了各个方向的负载能力,通用型更强,不需要针对不同方向做特殊的厚度调整,适合批量加工生产。
