60度角三向连接安装支架结构

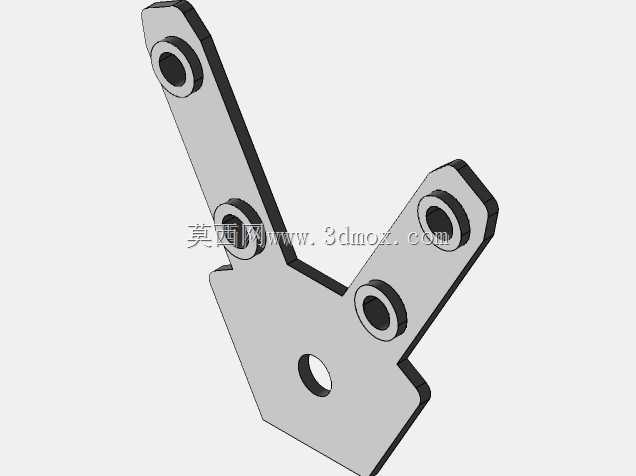

在非标自动化机架搭建、线性模组辅助安装、小型激光设备光路固定以及cnc工装辅助定位场景里，这类呈60度夹角分布的三向连接结构件，是解决多杆件非垂直交汇安装的核心配件之一。不同于常规直角三通连接件仅能满足正交方向的杆件拼接，该结构的三个安装臂呈特定角度排布，能够适配空间内非90度交汇的型材、杆件连接需求，在需要避让设备内部走线、运动部件行程空间的安装场景中，能大幅减少额外转接件的使用，降低装配累积误差。从结构功能上看，每个臂端的带衬套安装孔，主要用于穿装锁紧螺栓，衬套的凸台结构能够在安装时嵌入被连接件的预制孔内，起到径向定位作用，避免螺栓锁紧时连接件出现横向滑移，保证连接后的位置精度；基体下方的单孔位，可用于辅助定位销安装，或是作为额外的走线固定点、附属小零件的挂载位，适配不同场景下的扩展安装需求。设计这类连接件时，首先要明确安装场景下的受力方向：三个臂的受力多为沿臂长方向的拉压载荷，以及臂根位置的弯曲载荷，因此在臂与主体衔接的位置做了加厚过渡处理，避免应力集中导致的结构断裂，同时臂身采用等厚板材冲压或铣削成型，在保证结构强度的前提下尽可能降低零件自重，减少对机架整体负载的占用。外形尺寸方面，三个安装臂的长度根据常规20、30系列工业型材的安装孔距做了匹配设计，臂端安装孔的中心距符合通用型材的孔位标准，能够直接与标准型材的端面孔配合安装，不需要额外打孔适配；安装孔的内径适配常用的M4、M5内六角螺栓，衬套凸台的外径与型材端面的沉孔尺寸匹配，安装时无需额外调整对位，将凸台卡入对应沉孔后即可穿入螺栓锁紧，装配效率相比无定位结构的平板连接件提升40%以上。安装边界上需要注意，该连接件的整体厚度适配常规型材的槽宽，安装后臂身不会突出型材安装面，不会干涉相邻位置的其他零件安装；60度的夹角设计，能够让三个方向连接的杆件在空间内形成稳定的三角支撑结构，相比单臂悬臂安装的结构，整体抗振性能提升明显，在设备运行存在持续振动的场景下，连接位置不易出现螺栓松动、位置偏移的问题。在3D打印机的运动机架搭建中，这类角件可用于斜向支撑臂与主框架的连接，抵消打印头快速移动时产生的侧向冲击力；在小型工业机器人的末端执行器支架上，该结构可用于连接气路管线支架、传感器安装板与执行器主体，利用角度排布避让末端运动轨迹，避免管线与周边工装发生剐蹭；在激光打标设备的光路调整架中，该连接件可作为反射镜架的辅助支撑，通过三向安装孔位调整镜架的空间角度，保证光路同轴度。结构建模过程中，需要重点关注臂根过渡位置的圆角处理，避免直角衔接带来的应力集中问题，同时衬套与基体的连接位置要保证同轴度，若采用钣金冲压工艺制作，需要计算好板材折弯后的回弹量，保证成型后的角度误差控制在±0.2度以内，满足高精度安装的需求；若采用机加工工艺制作，则需要一次装夹完成所有安装孔的钻铰，保证各孔位的位置度公差符合装配要求，避免安装时出现螺栓无法穿入、对位偏移的问题。这类连接件的表面通常做发黑或镀锌处理，提升防锈能力，适配车间多油污、多粉尘的使用环境，长期使用不会出现锈蚀卡滞的问题，后期设备拆装维护时也能顺利拆卸，不会因为锈蚀导致零件报废。
