Nema17规格适配螺纹安装板结构件

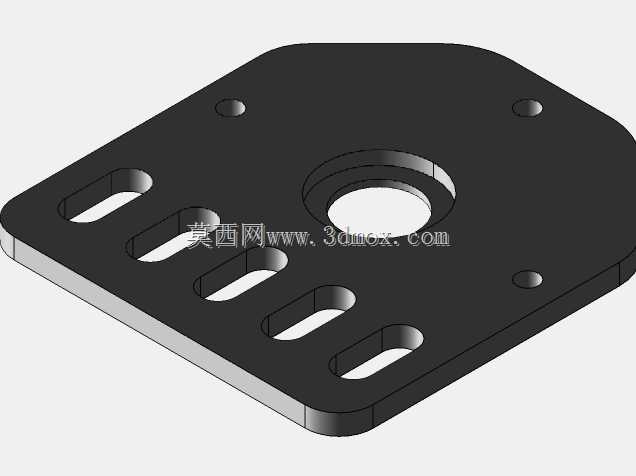

做非标自动化结构设计的工程师，对Nema17规格的步进电机安装场景肯定不陌生，这类42系列步进电机广泛用在小型线性滑台、桌面级加工设备、轻型输送模组、小型机械手末端执行机构上，而适配的安装板是电机与机架之间的核心连接载体，直接决定传动系统的安装精度与运行稳定性。这款螺纹杆板的设计，首先围绕Nema17电机的标准安装孔位做基准定位，中心预留的大尺寸通孔是为电机输出轴、配套的丝杆联轴器预留穿装空间，避免安装时出现轴系干涉，同时孔位边缘做了倒角处理，既可以去除加工毛刺，也能在装配时给联轴器提供导向余量，减少对位难度。板体两侧的长条形腰型孔是整个结构的核心调节设计，这类腰孔的排布方向平行于线性传动的轴向，安装时可以根据丝杆的同轴度要求，微调电机的轴向位置，补偿机架加工、丝杆装配带来的累计误差，保证电机轴与丝杆的同轴度控制在允许公差范围内，避免出现轴系憋劲、传动卡顿、运行噪音过大的问题，这在小型线性模组的装配中是非常实用的设计，相比固定圆孔，腰型孔的调节余量能大幅降低现场装配的调试难度，也能抵消一部分加工件的形位公差偏差。板体上分布的四个小圆孔是机架固定孔，孔位间距匹配常用的2020、3030铝型材的安装槽距，可以直接通过内六角螺丝将安装板固定在铝型材机架的端面上，不需要额外做转接件，减少装配层级带来的刚度损失。板体的四个边角做了圆角处理，一方面是避免尖锐边角在装配、维护过程中划伤操作人员，另一方面也能减少板材加工时的应力集中，提升板件的结构强度，尤其是在电机频繁启停、存在往复冲击载荷的工况下，圆角过渡能避免边角处出现应力开裂的问题。从安装边界来看，这款板件的整体厚度适配常规的电机安装受力需求，既不会因为板厚过薄导致安装后出现形变，影响轴系同轴度，也不会因为板厚过大增加不必要的结构重量与材料成本，板体的外形尺寸刚好覆盖Nema17电机的安装法兰面，同时预留出腰型孔的调节行程空间，不会占用过多的机架安装位置，在紧凑型的小型设备内部，这种紧凑的尺寸设计能有效节省安装空间，提升设备内部的空间利用率。在实际应用场景中，这类安装板除了适配Nema17步进电机的丝杆传动模组，也可以用在小型皮带输送线的驱动端安装、小型雕刻机的Z轴电机固定、桌面级3D打印机的挤出机构或轴系驱动安装、轻型分拣机械手的驱动单元固定等场景，只要是安装孔位匹配、需要轴向调节余量的驱动端固定场景，这款板件都能满足使用需求。设计过程中，板件的平面度要求是核心管控点，安装面的平面度公差需要控制在合理范围内，避免安装后电机出现偏斜，导致轴系承受径向力，缩短电机轴承与丝杆的使用寿命，同时所有安装孔的孔位公差都按照IT7级精度管控，保证螺丝穿装顺畅，不会出现孔位错位导致的装配强制受力问题。板体表面做了氧化发黑处理，既可以提升板材的防锈能力，也能减少表面反光，在设备内部的视觉检测场景下不会产生多余的反光干扰，同时表面硬度也有所提升，能抵抗装配过程中的螺丝拧紧摩擦带来的表面划伤。在做三维建模的时候，这类板件的建模逻辑优先以安装基准面为草图平面，先定位中心通孔的位置，再以中心为基准排布电机安装孔位、腰型调节孔、机架固定孔，最后做边角圆角与孔位倒角的特征处理，建模过程中需要注意腰型孔的长度方向与中心孔的同轴度关系，保证调节方向与轴系方向平行，避免出现调节方向偏斜导致的调整无效问题。对于结构选型的工程师来说，选用这类标准化的安装板，不需要自己重新绘图加工，只需要核对自身设备的安装孔距、调节行程需求、板件厚度参数，就可以直接选用，能大幅缩短设计周期，减少自定义加工件的出错概率，同时标准化的板件加工精度更有保障，批量使用时的一致性更好，能有效降低设备的装配调试成本。
