自动化设备用微型限位开关安装板

项目分类:3D模型 发布时间:2021-10-12 ID:316693
  • 自动化设备用微型限位开关安装板

在自动化产线的工位布局、小型打印设备的运动行程限位、桌面级数控设备的原点定位场景中,这类微型限位开关安装板是承担传感元件固定、行程位置基准承载的核心基础零件,看似结构简单,实则直接决定了限位触发的重复定位精度与长期使用稳定性。从实际使用场景来看,这类板件常被安装在设备机架的型材端面、运动滑台的行程端点、工装夹具的开合位置旁,用来固定槽型光电、微型微动开关这类体积小巧的位置检测元件,避免传感器直接锁附在型材上出现的安装面不平整、锁紧后位置偏移、长期受设备振动松脱的问题。

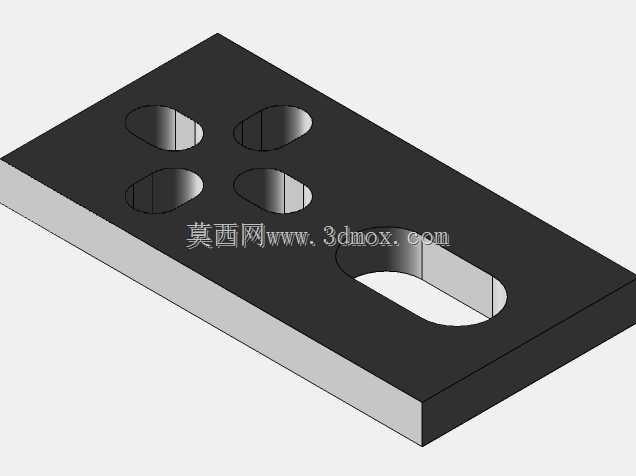

设计这类安装板时,首先要考虑的是安装兼容性,板面上开设的四个腰型安装孔,并非随意排布:两个靠近板端的腰孔用于将板件自身固定在设备的安装基准面上,腰型孔的长度方向预留了±2mm的位置调整余量,装配时可以根据实际触发位置微调板件的前后位置,不需要重新打孔攻丝,大幅降低现场装配的调整难度;另外两个靠近板中部的腰孔则是用于固定限位开关本体,孔位间距匹配市面上主流微型限位开关、槽型光电传感器的安装孔距,腰型设计同样允许传感器在板面上做小范围的位置调整,适配不同运动部件的触发挡片位置。板端的大尺寸腰型槽是专门为触发挡片预留的穿行空间,当运动部件带动挡片移动到限位位置时,挡片会穿过这个腰型槽触发传感器的检测信号,槽的宽度比常规挡片宽3mm,既避免挡片运动过程中剐蹭板件造成卡滞,也能给挡片的安装偏差留出足够的容错空间。

从外形与安装边界来看,这类板件采用矩形平板结构,整体厚度根据使用场景的振动量级选择,常规桌面设备使用3mm厚度的板材即可满足刚性要求,重型设备机架上使用则会选择5mm厚度的板材,避免长期受振动出现板件弯曲变形,导致限位位置偏移。板件的所有棱边都做了C0.5的倒角处理,一方面是去除激光切割或cnc加工后产生的毛刺,避免装配时划伤操作人员的手部,另一方面也能避免棱边的锐角剐蹭传感器的连接线,造成线材绝缘层破损引发设备故障。板件表面采用发黑处理,在常规车间环境下具备基础的防锈能力,同时哑光黑色的表面不会反射光电传感器的检测光线,避免出现传感器误触发的问题,这一点在光电类限位开关的安装场景中尤为重要,很多设计新手容易忽略表面处理对光电传感器的干扰,导致设备调试阶段频繁出现误信号,拖慢产线调试进度。

在实际选型使用时,需要注意板件的安装面平面度要求,整块板的安装基准面平面度公差控制在0.1mm以内,如果平面度超差,锁紧安装螺丝后板件会出现翘曲,导致固定在上面的传感器出现角度倾斜,轻则缩短触发的有效行程,重则导致挡片无法正常触发传感器,引发运动部件超程撞机的事故。另外板件上的所有安装孔都采用了通孔设计,装配时使用内六角圆柱头螺丝锁紧,螺丝头部完全沉入孔内不会突出板件表面,避免与运动的挡片发生干涉。这类板件的结构虽然简单,但在设计时需要充分考虑现场装配的调整需求、传感器的安装兼容性、长期使用的抗振性能,很多刚入行的结构设计师在做这类小件时往往随意画个矩形打几个孔就出图,实际装配时才会发现孔位不对、没有调整余量、干涉挡片运动等各种问题,反而要反复修改图纸重新加工,耽误项目进度。这类标准化的安装板件,能够直接适配多数常规微型限位传感器的安装需求,减少设计人员的重复绘图工作量,同时成熟的孔位设计也能规避很多现场装配的常见问题,提升设备装配的效率与运行稳定性。
