工业设备用异形五孔安装连接板结构

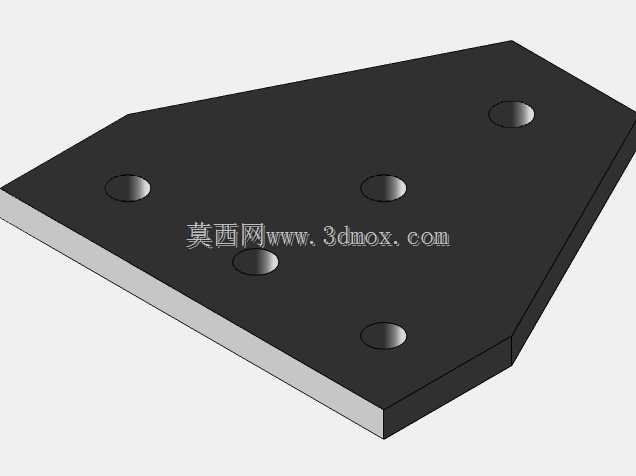

在非标自动化生产线、小型工业机器人机架以及桌面级3D打印设备的结构搭建过程中，不同功能模块之间的刚性连接始终是结构设计环节需要重点考量的部分，这类异形连接板正是为解决非正交面的模块固定需求而设计的结构件。不同于常规矩形安装板的对称式孔位布局，该板件采用切角式异形轮廓，整体为等厚薄板结构，板身设置五个沉头安装孔，孔位并非按照规则矩阵排布，而是根据实际连接点位的受力分布做了错位布置，能够在保证连接强度的前提下，尽可能缩减板件的整体轮廓尺寸，减少不必要的材料占用。从实际应用场景来看，这类板件常被用于线性运动模组与机架主体的转接固定，也可作为CNC小型加工台面上的工件装夹辅助垫板，或是激光加工设备中光路组件的安装承载板，在需要分散连接应力、避让周边运动部件的安装位置，这种非对称轮廓的板件相比标准矩形板有着更好的适配性。设计这类连接板时，首先需要确认两端被连接件的安装孔位坐标，将孔位的中心距公差控制在机械安装要求的合理范围内，沉头孔的深度需要匹配所用内六角螺栓的头部尺寸，保证螺栓安装后头部不突出板件表面，避免对后续安装的其他部件造成干涉。板件的边缘做了小尺寸倒角处理，既可以去除板材切割后的锐边毛刺，防止装配过程中划伤操作人员，也能在板件嵌入安装槽时起到导向作用，降低装配对位的难度。板件的厚度选择需要结合实际承载的载荷大小确定，当用于承载运动模组这类存在动态载荷的部件时，需要适当增加板厚来提升整体刚性，避免设备运行过程中板件产生形变影响运动精度；如果仅用于静态的电气元件安装，则可以在满足强度要求的前提下适当减小板厚，控制整体重量与材料成本。安装边界方面，该板件的最大外轮廓需要与周边部件预留至少2mm的安全间隙，防止设备运行过程中因振动产生位移出现剐蹭，五个安装孔的位置分别对应被连接件上的固定点位，装配时需要按照对角线顺序逐步拧紧螺栓，避免单个螺栓受力过大导致板件翘曲，影响连接面的贴合精度。板件的两个斜向切角并非随意设计，而是为了避让相邻位置的传动部件与管线走向，在空间紧凑的设备内部，这种轮廓设计能够最大化利用有限的安装空间，不需要额外对周边部件做位置调整，就能完成连接结构的装配。从加工工艺角度来看，这类板件可以采用激光切割下料后再做沉孔加工的方式生产，加工过程中需要保证板件上下表面的平面度，避免连接面存在间隙导致固定后出现应力集中，长期使用下产生连接松动的问题。对于需要频繁拆装调整的设备部位，这类连接板的孔位设计还预留了微小的调整余量，能够在装配时对部件位置做小范围的微调，降低零件加工误差对整体装配精度的影响，在小型非标设备的结构搭建中，这种针对性设计的连接板往往比标准规格的板材配件有着更高的装配效率与更好的使用稳定性。
