七孔切角交叉式设备安装连接板

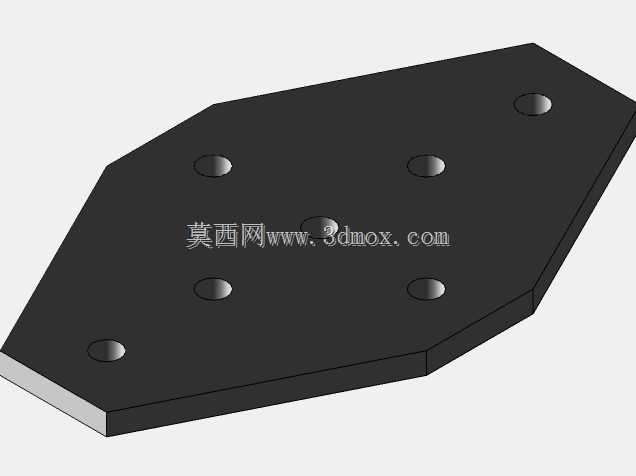

　　在非标自动化机架搭建、线性运动模组装配以及桌面级工业设备的跨单元连接场景中，这类切角多边形连接板是解决多部件正交交叉固定的核心结构件，不同于常规方形或圆形安装板的规整形态，该板件采用两端斜切的六边形轮廓，核心目的是在有限的安装空间内避让相邻运动部件的运行轨迹，避免板件边角与线性轴滑块、传动皮带或者拖链产生运动干涉。从结构设计逻辑来看，板件上均匀分布的七个沉头安装孔，采用对称式排布逻辑，中心单孔用于核心定位销或者主轴类部件的穿装固定，周边六个孔沿板件轮廓的受力方向均匀布置，每个孔位的沉头深度刚好匹配对应规格内六角螺栓的头部高度，安装完成后螺栓头部完全没入板件表面，不会突出平面影响后续部件的贴合安装，

　　也能避免突出的螺栓头剐蹭周边运动的线缆或者工件。板件整体采用等厚薄板结构，厚度方向的公差控制在普通冷轧钢板冲压或者CNC铣削的常规精度范围内，上下两个大平面的平面度要求满足普通安装面的贴合需求，不需要额外的磨削加工就能保证安装后两个对接部件的平行度误差控制在设备运行允许的范围内。两端的斜切角度并非随意设定，是根据对应安装场景下相邻机架铝型材的倒角角度、或者线性轴端部的安装避让空间计算得出，斜切后板件的外轮廓不会超出对接部件的安装边界，在多块板件层叠安装或者相邻排布时，不会出现边角碰撞的问题，也能减少板件的整体重量，降低机架整体的负载。在实际设备应用中，这类连接板常被用在3D打印机的十字滑台交叉位置，连接X轴与Y轴的线性导轨滑块，

　　承载打印头组件的整体重量，同时保证两个轴向的运动垂直度；也会用在小型激光打标设备的机架跨接位置，连接垂直布置的两个型材机架，提升机架整体的结构刚性，避免设备运行时产生共振影响打标精度；在桌面级CNC雕刻机的运动单元搭建中，这类板件也可作为主轴安装板与滑动拖板之间的过渡连接件，通过七个孔位的不同组合搭配，适配不同安装孔距的主轴夹具，不需要重新加工安装板就能完成不同规格主轴的适配更换。设计这类板件时，首先要确认对接部件的安装孔位坐标，保证所有孔位的位置度误差满足螺栓穿装的间隙要求，其次要核算板件的受力情况，根据承载部件的重量、运动时的加速度冲击力选择合适的板厚，避免板件在长期交变载荷下产生弯曲变形，影响设备的运行精度；

　　板件的外轮廓切角要提前在三维装配环境中做运动仿真干涉检查，确认板件在全行程运动范围内都不会与周边部件产生接触，同时还要预留出足够的线缆排布空间，避免线缆被板件边角磨损。安装时需要注意，六个周边固定孔的螺栓要采用对角交替拧紧的方式，避免单颗螺栓一次性拧紧导致板件产生翘曲变形，影响两个对接平面的贴合度，中心孔如果作为定位使用，需要先装入定位销再拧紧周边螺栓，保证板件的安装位置精度；如果是用于运动滑台的连接，安装完成后需要打表检测两个轴向的运动垂直度，通过微调板件的安装位置补偿加工带来的微小误差，确保设备运行精度符合设计要求。这类板件的加工工艺相对成熟，小批量制作时可以采用CNC铣削的方式直接从整板下料加工孔位和轮廓，大批量生产时可以采用冲压落料加冲孔的工艺提升加工效率，降低生产成本，表面处理可以根据使用场景选择发黑、镀锌或者喷塑，满足不同工况下的防锈或者外观需求。
