多安装孔位惰轮安装固定板结构设计

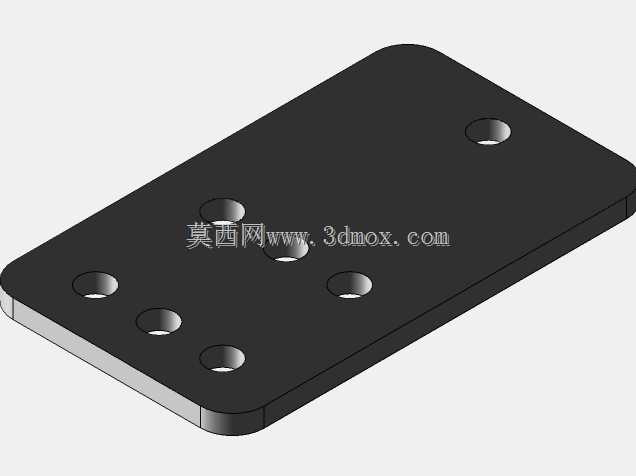

　　在自动化传动机构、3D打印设备走丝系统、小型机器人传动模组以及非标机架的动力传递单元中，惰轮的安装定位精度直接决定了传动带的张紧稳定性、运行噪音水平以及整套传动系统的使用寿命，而惰轮板作为承载惰轮转轴、衔接机架主体的核心连接件，其结构设计的合理性往往是很多初入结构设计领域的工程师容易忽略的细节。这款惰轮安装板采用矩形平板式主体结构，四个边角做了圆弧过渡处理，既避免了锐边在装配过程中划伤操作人员、刮损传动带外层包覆材料，也能在板材激光下料环节减少应力集中点，降低板材裁切后出现边角微变形的概率，适配常规冷轧钢板、铝合金板的批量加工工艺，不需要额外做边角的二次铣削处理，能有效压缩单件的加工周期。板体上分布的多组不同孔径的安装孔位，

　　并非随意排布：其中一组大孔径孔位用于穿装惰轮的固定转轴，孔位的同轴度公差在设计时控制在0.02mm以内，避免转轴安装后出现偏斜，导致惰轮转动时出现端面跳动，加剧传动带的单侧磨损；其余分布在板体不同位置的小孔径安装孔，分为两类功能，一类是用于将整个惰轮板固定在设备机架的预设安装面上，孔位间距匹配常规工业铝型材的槽口间距以及钢板机架的常用安装孔距，不需要在装配时额外对机架进行扩孔、重新攻丝处理，另一类孔位则用于安装张紧调节的辅助顶丝或者限位挡片，满足不同张紧行程的惰轮安装需求，不需要针对不同张紧需求重新设计加工安装板，提升了零件的通用适配性。从安装边界来看，这款惰轮板的整体厚度适配常规惰轮转轴的承载需求，

　　在传动带张紧力处于常规区间（同步带传动张紧力100N-300N范围）时，板体不会出现明显的翘曲变形，安装时板体与机架贴合面的平面度要求控制在0.05mm以内，避免安装后板体倾斜导致惰轮轮面与传动带中心面出现夹角，引发传动带跑偏、掉带的问题。在实际设备调试场景中，这类惰轮板往往需要配合张紧结构做小范围的位置调整，因此板体上的机架安装孔在部分改型版本中会设计成长条形腰孔，但这款固定孔位的版本更适合对传动中心距有严格固定要求的高精度传动场景，比如桌面级3D打印机的XY轴传动模组、小型搬运机器人的皮带传动轴系，固定孔位的设计能避免设备长时间运行后，因为张紧力的持续作用导致安装螺栓出现微位移，最终引发传动精度下降的问题。从加工工艺角度考量，

　　这款惰轮板的所有孔位都可以通过激光切割一次性完成下料与孔位加工，后续只需要做孔口的去毛刺处理、表面发黑或者阳极氧化处理即可投入使用，不需要复杂的铣削、镗孔工序，加工成本低，批量生产时的尺寸一致性容易控制，适合作为标准传动配件纳入小型自动化设备的常用零件库。在设计这类安装板时，很多工程师容易忽略孔位的边距要求，这款惰轮板的所有安装孔中心到板体边缘的距离都大于板材厚度的1.5倍，避免安装螺栓锁紧时，板体边缘出现开裂、变形的问题，同时惰轮转轴安装孔到板端的距离也经过核算，保证惰轮安装后，轮体边缘不会与板体、机架结构发生运动干涉，预留的间隙足够容纳传动带的正常摆动空间，不会出现运行过程中传动带摩擦板体的异常情况。在不同的应用场景中，这款惰轮板可以根据实际承载需求更换不同厚度的板材加工，比如用于负载较大的印刷设备传动单元时，可以选用3mm厚度的冷轧钢板加工，用于负载较轻的桌面级自动化设备时，选用2mm厚度的铝合金板即可满足强度要求，孔位排布不需要做调整，就能适配不同的负载场景，大幅减少了设计端的重复建模工作量。
