带料斗结构的工业成型给料装置

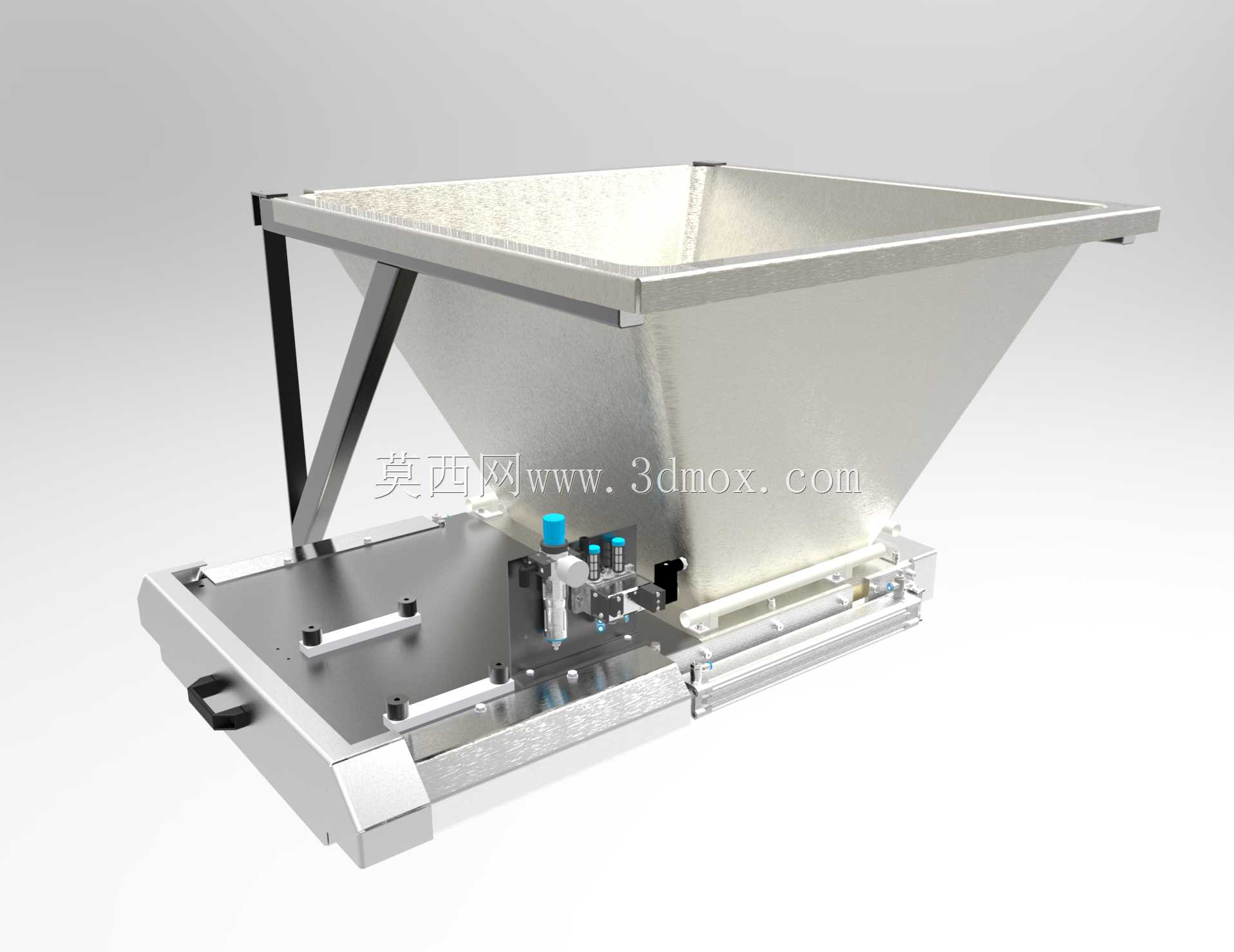

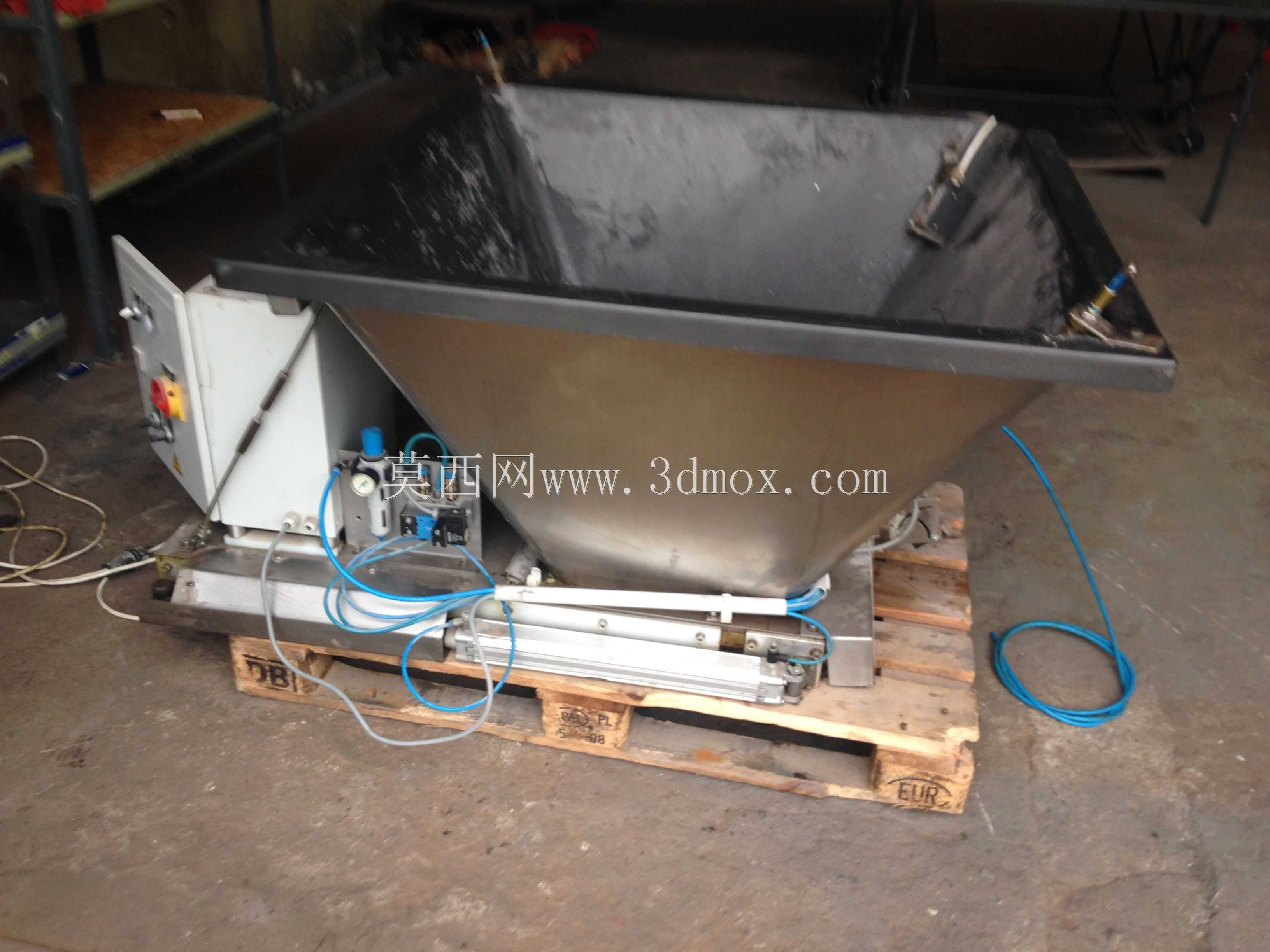

这款带锥形料斗的成型给料装置，主要面向散状颗粒、粉体类物料的成型工序前段供料环节，常见于食品加工、橡塑成型、粉末冶金、农资压片等生产场景，承担储料、定量输送、均匀给料的核心作用，可直接对接后续压制成型、挤出成型工位，避免物料架桥、下料不均导致的成型件重量偏差、缺料残次问题。从结构设计来看，上部采用上宽下窄的方锥形储料斗，斗体侧壁倾斜角度经过物料安息角校核，针对流动性一般的粉体物料也能保证自重下料顺畅，斗体边缘做外翻折边强化，既提升整体刚性，也可适配防尘盖板的安装，避免生产过程中物料洒落、粉尘外溢。料斗下部通过三角支撑结构与底部安装平台连接，支撑件采用型材焊接结构，在保证支撑强度的同时控制整体重量，避免设备运行过程中出现共振偏移。底部平台集成了直线送料轨道与气动定量控制阀组，气动元件采用侧装布局，预留了足够的接线与气管排布空间，维护时无需拆解料斗即可完成阀件更换、参数调校；平台一侧设置内嵌式拉手，方便设备整体移位与工位调整，底部预留了标准安装孔位，可直接固定在生产线机架或者独立工作台上，安装时需保证平台平面度公差控制在0.2mm/m范围内，避免送料轨道卡滞。设计过程中优先考虑了物料接触部分的工艺适配性，料斗内壁做光滑过渡处理，无死角积料区域，针对有卫生级要求的生产场景，可直接更换为镜面抛光板材加工，无需额外修改安装尺寸。设备的出料口位置可根据对接的成型设备进料口高度做适配调整，直线送料行程预留了150mm的调节余量，可适配不同规格的成型模具进料需求。从安装边界来看，设备整体占地尺寸适配常规小型生产线的工位排布，上部料斗的最高处距离安装面的高度控制在操作人员可视范围内，方便日常生产中观察料位、及时补料，不会遮挡生产线其他设备的操作视野。整体结构没有冗余设计，所有受力部件都经过载荷校核，满料状态下支撑结构形变量控制在允许范围内，长期运行也不会出现料斗倾斜、轨道偏移的问题，可直接集成到自动化成型生产线中，也可作为独立供料单元搭配单机成型设备使用。
